| Lugar de origen: | China |
| Nombre de la marca: | GUOMAT |
| Certificación: | ISO/TS16949:2009 |
| Número de modelo: | 2B53022 |
| Cantidad de orden mínima: | 1PC |
|---|---|
| Detalles de empaquetado: | caja fuerte del cartón o como necesidad de los clientes |
| Tiempo de entrega: | 2-8 días del trabajo |
| Condiciones de pago: | T/T, Western Union, Paypal u otros |
| Capacidad de la fuente: | 1000pcs/week |
| Material: | Acero y caucho | Contitech: | FD530-22 |
|---|---|---|---|
| Garantía: | 12 meses | Peso: | 6,9 KILOGRAMOS |
| Otro nombre: | Bolsos de la suspensión del aire | Capacidad de la presión: | PA de 0.2-0.8 M |
| Tamaño del paquete: | 38*38*22 cm | ||
| Alta luz: | Amortiguación de aire con resorte enrollada,primaveras del ayudante del aire |
||

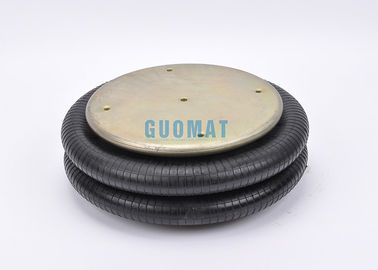

Actuador industrial de la amortiguación de aire con resorte de la circunvolución de los airbagues del doble del ci del FD 530-22
Parámetros técnicos de
Nuez del ❶/nuez ciega
Diente del tornillo de la placa de la cubierta superior (nuez): 4 PC X M10X1.75
Distancia de centro del tornillo de la placa de la cubierta superior: 159 milímetros
Diente inferior del tornillo de la tapadera (nuez): 2 PC X M10X1.75
Distancia de centro del tornillo de la tapadera inferior: 159 milímetros
El ❷ provee de gas la entrada del agujero/de aire/la colocación del aire
Entrada del agujero/de aire del gas: 3/4NPT, perno prisionero de la combinación/perno prisionero de la entrada de aire
El ❸ la tapadera
Diámetro de la placa de la cubierta superior (anchura): 315 milímetros
Diámetro inferior de la tapadera (anchura): 315 milímetros
Bramidos de goma del ❹
Bramidos de goma MAX Diameter: 395 milímetros
Altura máxima: 300 milímetros
Movimiento de trabajo: 90 milímetros
Bloque de parachoques del ❺/bloque del almacenador intermediario
Con el bloque de parachoques
El ❻ rodea el anillo del aro/de la faja
Con el aro de la faja: Uno junta las piezas de aro de la faja
Tipo
No. de orden.
Bramidos de goma solamente
60406
con las placas prensadas, entrada de aire G1/4
= 79,4 milímetros excentrical
61362
con las placas prensadas, entrada de aire G3/4
= 79,4 milímetros excentrical
66512
con las placas prensadas, entrada de aire G1
= 79,4 milímetros excentrical
2682075000
Peso total 6,9 kilogramos
Fabricante de equipamiento original del OEM:
GUOMAT NO: 2B53022
Contitech ningún: FD530-22 311
Contitech ningún: FD530 22 311
Contitech ningún: También conocido como: 64545,
Contitech ningún: FD530-22321
Comparable: W013587136,
W01-358-7136,
WO13587136,
WO1-358-7136
PEDERNAL: 21T2 W01-358-7135
PEDERNAL: 21T2 W01 358 7135
PEDERNAL: 21T2 W013587135
GOODYEAR: 2B14-360
GOODYEAR: 2B14360
GOODYEAR: 2B14 360
GOODYEAR:: 556 22 8 554
GOODYEAR:: 556-22-8-554
GOODYEAR:: 556228554
|
Aislamiento de vibración – valores característicos dinámicos Altura H del diseño: 250m m recomendados, mínimo 225m m |
|||||||
|
Presión p [barra] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
|
Fuerza (carga) [kN] |
15,2 |
20,7 |
25,8 |
31,5 |
36,8 |
42 |
|
|
Tarifa de la primavera [N/mm] |
222,5 |
286 |
349,5 |
413 |
476,5 |
540 |
19
|
|
Frecuencia natural [herzios] |
1,9 |
1,8 |
1,8 |
1,8 |
1,8 |
1,7 |
|
|
Uso neumático – valores característicos estáticos Fuerza F [kN] |
||||||||
|
Presión p [barra] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
|
|
Altura H [milímetros] |
260 |
14,1 |
19,3 |
24,1 |
29,5 |
34,5 |
39,4 |
20 |
|
220 |
18,2 |
24,4 |
30,5 |
37 |
43,2 |
49,1 |
17 |
|
|
180 |
21 |
28,2 |
35,3 |
42,6 |
49,7 |
56,8 |
14 |
|
|
140 |
23,1 |
31 |
38,7 |
46,5 |
54,3 |
61,9 |
11 |
|
|
100 |
24,4 |
32,3 |
40,4 |
48,7 |
56,8 |
64,7 |
7,2 |
|
otras clases de guomat de aire con resorte la amortiguación refieren a FD 530-22:
| GUOMAT NO. | Referencia | No. de orden. | Fuerza (libras) | OD máximo (adentro) | Altura del diseño (adentro) | Altura | Frequ de Narural. [CPM] | ||
| 80 PSI | 100 PSI | Minuto | Max | ||||||
| FD 530 22 311 | FD 530-22 311 | 161326 | 6530 | 8170 | 15 | 9,8 | 3,3 | 12,2 | 108 |
| FD 530 22 316 | FD 530-22 316 | 161327 | 6530 | 8170 | 15 | 9,8 | 4,1 | 12,2 | 108 |
| FD 530 22 321 | FD 530-22 321 | 161328 | 6530 | 8170 | 15 | 9,8 | 4,1 | 12,2 | 108 |
| FD 530 22 342 | FD 530-22 342 | 161329 | 6530 | 8170 | 15 | 9,8 | 4,1 | 12,2 | 108 |
| FD 530 22 345 | FD 530-22 345 | 161330 | 6530 | 8170 | 15 | 9,8 | 4,1 | 12,2 | 108 |
| FD 530 22 374 | FD 530-22 374 | 161331 | 6530 | 8170 | 15 | 9,8 | 3,3 | 12,2 | 108 |
Nota:
La instalación de componentes o de equipos se debe realizar solamente por los personales que son experimentados en la instalación y la operación correcta de los sistemas del vehículo. La persona que instala un componente o un equipo es también responsable de determinar la conveniencia del componente o del equipo para un uso particular.
Los fabricantes y los distribuidores no son responsables del uso erróneo de estos productos. Asegúrese de usted lo utilice según las instrucciones y asegúrese de que el vehículo o el equipo que usted está utilizando no sea conveniente como diversos vehículos y el equipo varía extensamente. Los fabricantes y los distribuidores no son responsables de los productos que usted compra aquí.
