El tornillo industrial de la amortiguación de aire con resorte del pedernal W01-358-7306 agujerea de dos capas

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	GUOMAT
Certificación:	ISO/TS16949:2009
Número de modelo:	3H580384

Pago y Envío Términos:

Cantidad de orden mínima:	1pc
Detalles de empaquetado:	caja fuerte del cartón o como necesidad de los clientes
Tiempo de entrega:	2-8 días del trabajo
Condiciones de pago:	T/T, Western Union, Paypal u otros
Capacidad de la fuente:	1000pcs/week

Contacto

Descripción detallada del producto

Material:	Aleación y caucho de aluminio	Pedernal:	W01-358-7306
Garantía:	12 meses	Peso neto:	19,5 KILOGRAMOS
Otro nombre:	Aislador de la amortiguación de aire con resorte de la industria	Capacidad de la presión:	PA de 0.2-0.8 M
Peso bruto:	20,5 KILOGRAMOS	Anillo del reborde:	Con o sin
Método de la conexión:	Conexión del reborde	Tamaño del anillo del reborde:	638 milímetros
DIÁMETRO DEL ANILLO DE PERNO:	596 milímetros
Resaltar:	Agujeros industriales del tornillo de la amortiguación de aire con resorte , W01-358-7306 , agujeros industriales del tornillo de la amortiguación de aire con resorte de 638m m

W01-358-7306 Firestone Industrial Air Springs Inch Screw Holes Two Ply High Strength Bellows Style 321

Industrial Triple Convoluted Air Spring Specifications

Description Assembly

Description
Assembly Order No.
Style 321

Ribbed neck aluminum beadrings (unequal spacing) 17/8 b,n,w

Firestone Bellows Number :321
Firestone Parts Number :W01-358-7306

Firestone Parts Number : W01 358 7306

Firestone Parts Number : W013587306

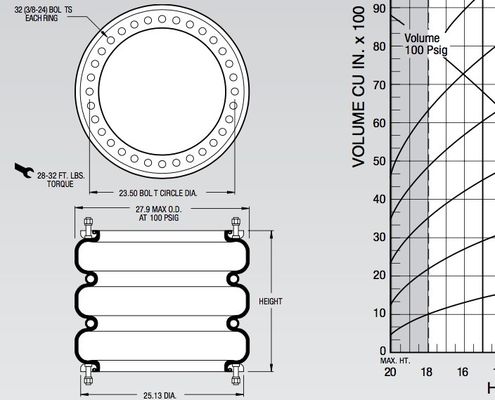

The sizes of W01-358-7306 Firestone Air Spring:

Manufacturer Part Number	W01-358-7306, W013587306, W01 358 7306 WO1-358-7306, WO13587306 WO1 358 7306	Bead ring Type	4
Maximum Diameter @ 7 Bar (mm)	709	Dim# C (Bolt Circle Diameter mm)	597
Maximum Height (mm)	114	# of Bolts (each ring)	32
Maximum Stroke (mm)	361	Design Height (mm)	381
Minimum Usable Height (mm)	475	3 Bar (kN)	78.5
25 mm (kN)	174.6	5 Bar (kN)	132.9
50% of Max Stroke (kN)	150	7 Bar (kN)	187.9
Maximum Stroke (kN)	106.5	Natural Frequency (@5 Bar)(fn(Hz)	1.2
Applicable Technigram?	113	7 Hz	97
Material	2-Ply, High Strength Cord	13 Hz	99.3
		25 Hz	99.8

The data of W01-358-7306 Firestone Air Spring:

Assembly Height (mm)		440	400	360	320	280	240	200	160
Volume @ 7 BAR (cu cm)		135784	125615	114722	102796	90465	77839	64589	50778
EFF Area @ 7 BAR (cm sq)		2394	2596	2757	2897	3026	3151	3277	3407
kN Force	@3 BAR	67.39	74.50	80.12	84.65	88.33	91.63	95.16	99.35
	@4 BAR	92.19	101.14	108.37	114.48	119.71	124.49	129.35	134.85
	@5 BAR	116.52	127.36	136.16	143.61	150.09	156.08	162.19	168.98
	@6 BAR	143.26	155.70	165.72	174.35	182.12	189.54	197.05	204.99
	@7BAR	167.54	181.66	192.94	202.76	211.80	220.56	229.36	238.43

The data 2 of W01-358-7306 Firestone Air Spring:

Dynamic Characteristics at 380 mm Design Height (Required for Airmount isolator design only)
Gauge Pressure (BAR)	Load (KN)	Spring Rate (kN/m)	Natural Frequency Hz
3	77.48	465	1.22
4	104.95	592	1.18
5	132.00	716	1.16
6	160.98	839	1.14
7	187.60	954	1.12

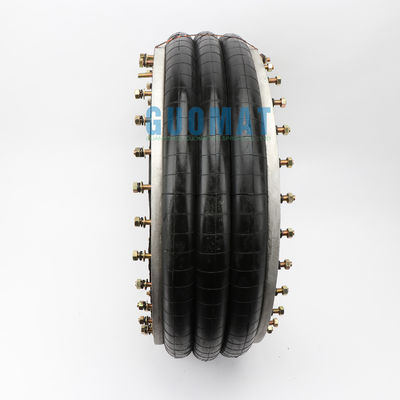

The detail pitures 1 of W01-358-7306 Firestone Air Spring:

El tornillo industrial de la amortiguación de aire con resorte del pedernal W01-358-7306 agujerea de dos capas 0

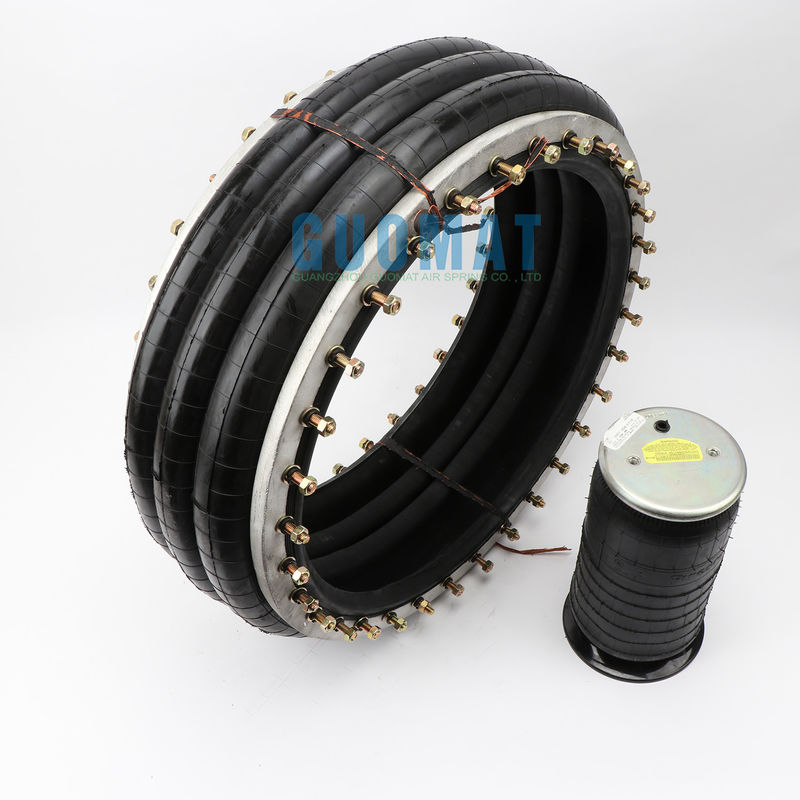

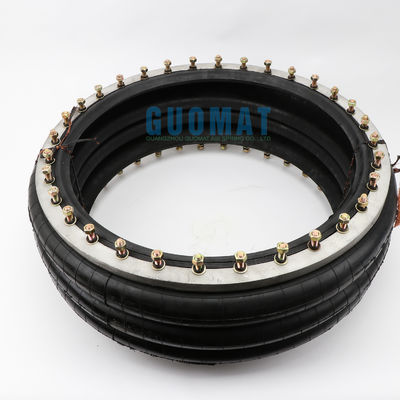

The detail pitures 2 of W01-358-7306 Firestone Air Spring:

El tornillo industrial de la amortiguación de aire con resorte del pedernal W01-358-7306 agujerea de dos capas 1
