Actuador del aire de la amortiguación de aire con resorte 2B-181 G3/4 Airkraft de la capa doble de FD120-17 Contitech para industrial
Descripción de producto
Fabricante: Contitech
Número cruzado: FD120-17
Fabricante: Airkraft
Número cruzado: 113053
Fabricante: Airkraft
Número cruzado: 2B-181
|
FD120-17
|
113053
|
|
2B-181
|
FD 120-17
|
|
FD120 17
|
2B 181
|
|
fd120-17
|
fd 120-17
|
Number modelo: CI FD120-17
Haga: CONTITECH
Tipo: Amortiguación de aire con resorte enrollada doble
Número de circunvolución: Dos
Color: Negro
Garantía: 12 meses
Material principal: De goma
Peso neto: 2.5kg
Tamaño: los 24*24*24cm
Agujero del gas: G3/4
Diámetro de la tapadera: 135m m
Distancia de centro del tornillo: 70m m
Diámetro de goma del bramido: 215m m Max.OD
Tornillo (nuez): M8X1.25
Número de tornillo (nuez): 4 pedazos
La altura natural: 167m m
El movimiento: 75mm-230m m
Pedernal FD 120-17 ci de los datos técnicos
|
Aislamiento de vibración - valores característicos dinámicos
|
| ］ De la PSI del ［de la presión P |
40 |
60 |
80 |
100 |
120 |
［Del volumen V en3 el］ |
| ］ Del lbf del ［de la fuerza (carga) |
778 |
1210 |
1640 |
2060 |
2460 |
232
|
| ［Lbf/in de la tarifa de la primavera. ］ |
311 |
492 |
673 |
854 |
1040 |
| ］ de los herzios del ［natural de la frecuencia |
2,1 |
2,0 |
2,0 |
2,0 |
2,0 |
Uso neumático – valores característicos estáticos
|
Presión P
|
(PSI)
|
40
|
60
|
80
|
100
|
120
|
［De Vol.V en3el］
|
|
Altura H (adentro.)
|
8,0
|
681
|
1070
|
1440
|
1820
|
2180
|
240
|
|
7,0
|
885
|
1340
|
1790
|
2260
|
2710
|
220
|
|
6,0
|
1070
|
1580
|
2110
|
2650
|
3170
|
200
|
|
5,0
|
1210
|
1790
|
2390
|
3000
|
3570
|
170
|
|
4,0
|
1330
|
1970
|
2640
|
3310
|
3910
|
140
|
|
3,0
|
1420
|
2120
|
2840
|
3560
|
4160
|
120
|
Amortiguación de aire con resorte industrial
Las amortiguaciones de aire con resorte son ampliamente utilizadas en maquinaria industrial, tal como prensas, los compresores de aire, las centrifugadoras, los vibradores, los martillos del control, las máquinas de la maquinaria de la fundición y de materia textil, los instrumentos ópticos y del laser, los circuitos integrados, las máquinas-herramientas de la ultra-precisión y el otro equipo. a su uso.
La amortiguación de aire con resorte ajusta la altura de funcionamiento ajustando la presión de aire. No hay fricción estática con otros componentes. Cuando los cambios de la fuerza de sustentación o los cambios de la posición, la presión de sistema se ajustan automáticamente para asegurar la altura de funcionamiento de la amortiguación de aire con resorte y para prevenir con eficacia resonancia.

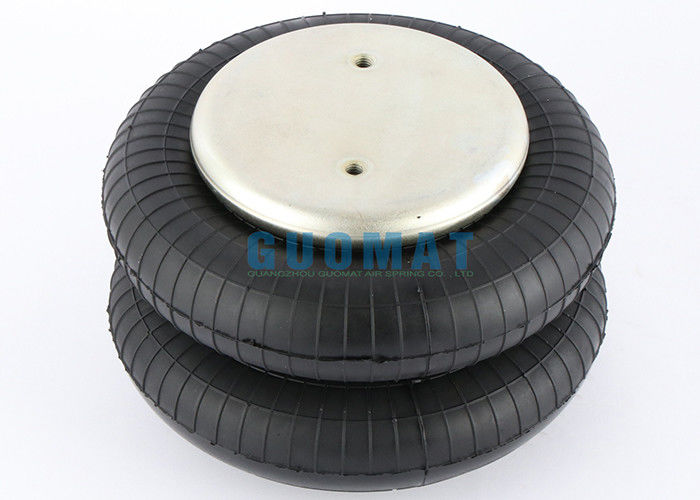

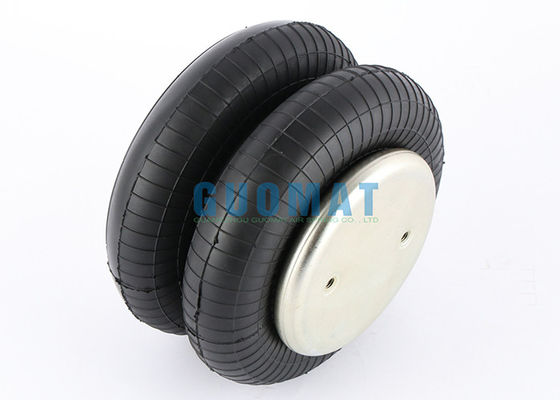

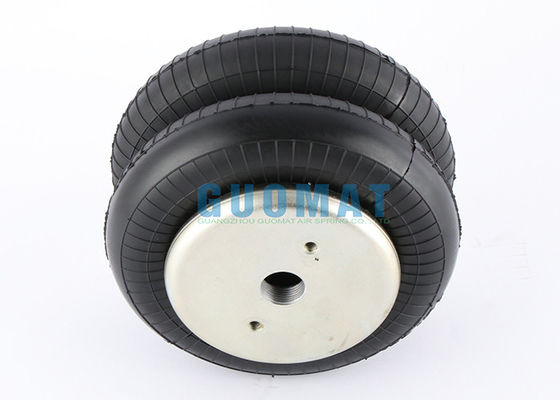

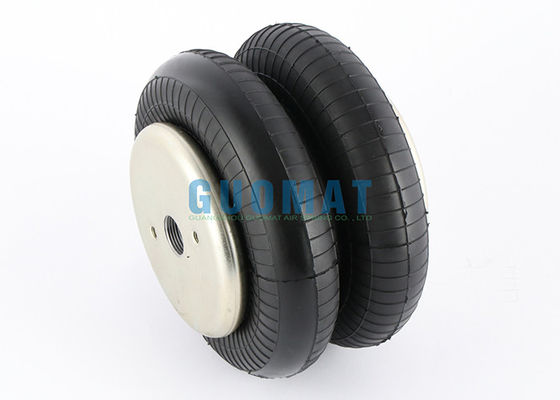

Las imágenes reales FD120-17 de ci G3/4
