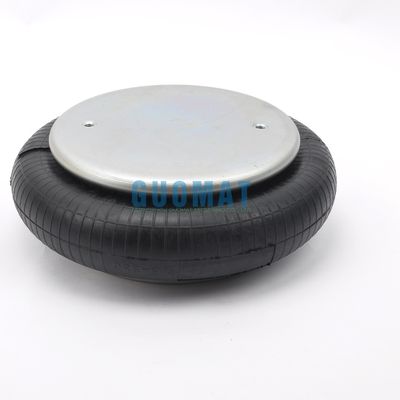

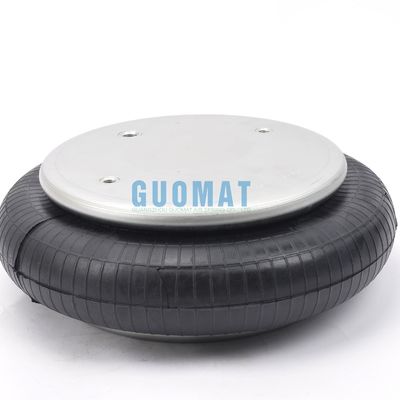

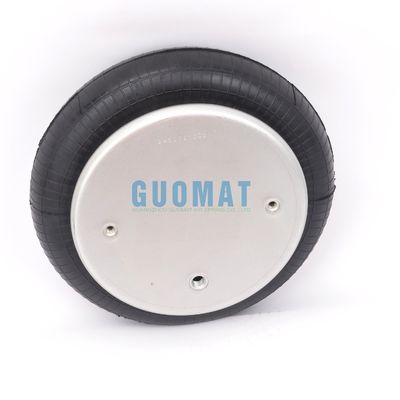

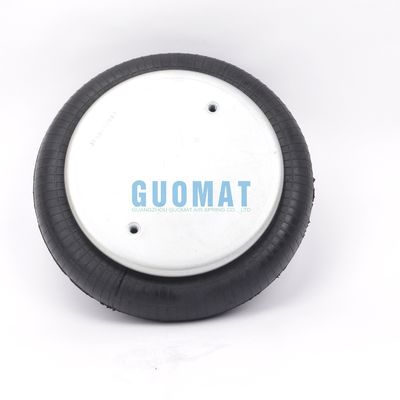

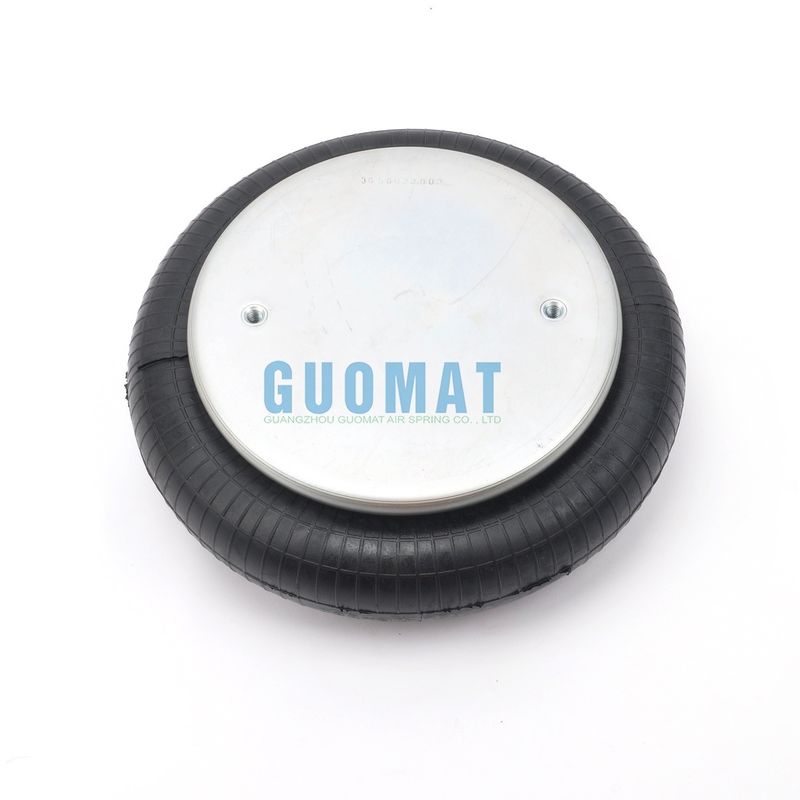

FS 330-11 CI Contitech ConvolutedShocks / Actuador de aire de convolución única Piedra de fuego
Las instrucciones de las partidas 1B5530 y 1B5530 se aplicarán a las partidas 1B5530 y 1B5530. Especificaciones y datos técnicos
Número de pedido: FS 330-11
El número de la parte Contitech:FS 330-11

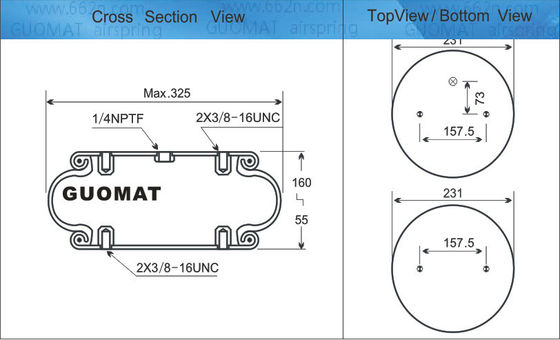

Altura de compresión: 2.12
Diámetro de la placa superior de la cubierta: 9.00 pulgadas / 231 mm
Número del pistón inferior: 3212 o 3183
Diámetro de la placa de la cubierta inferior: 9.00 pulgadas / 231 mm
Distancia del centro del tornillo: 157,5 mm
Distancia entre los orificios de gas y las tuercas 73 mm
La parte superior de la cubierta de la placa de tornillo (noca) diente: 2pcsX 3/8-16UNC
La parte inferior de la cubierta de la placa de tornillo (noca) diente: 2pcsX 3/8-16UNC
Diámetro máximo de las bocas de goma: 12 pulgadas / 325 mm
Bajo de caucho Diámetro natural 300 mm
El tiempo de trabajo: MAX 160 mm a MIN 55 mm
Altura comprimida: 2,12 pulgadas / 105 mm
Agujero de gas / entrada de aire: 1/4 N PTFE
Piedra de fuego Primavera de aire Número de campanas: 19
Número de parte Goodyear:1B12-300 / 1B12-313
El número de Goodyear Bellows: 578-91-3-301 / 578 91 3 301 / 578913301
Número de la parte del triángulo:4474
El triángulo cuelga Número:6374
Países Bajos (Neway) Número:905-57-226
Capacidad de carga a 20 psig: 1.300 lbsf
Capacidad de carga a 60 psig: 3.900 lbsf
Capacidad de carga a 90 psig: 5.850 lbsf
Temperatura de funcionamiento: 57Co a -54Co
Fabricante de equipos originales OEM:
| El año nuevo |
1B12-300/313: las unidades de las unidades de las unidades de las unidades de las unidades de las unidades de las unidades |
| Piedra de fuego Primavera de aire |
W01-358-7008 Las empresas de servicios de telecomunicaciones |
| - ¿Qué quieres decir? |
Se aplicará el procedimiento siguiente: |
| el triángulo |
Las demás: |
| El tipo |
Orden No. |
El tipo |
Orden No. |
| Solo fuelle de caucho |
72539 |
con placas encrucijadas, entrada de aire G1,A = 66 mm excéntrica |
2681060000 |
| con placas encrucijadas, entrada de aire G1/4,A = 73 mm excéntrica |
60424 |
de acero inoxidable, |
G3/4 Entrada de aire |
| con placas encrucijadas, entrada de aire G3/4,A = 73 mm excéntrica |
62743 |
A = 73 mm excentricidad |
69583 |
|
Aislamiento de las vibraciones - valores de las características dinámicas
Alturas de diseño H: 130 mm recomendadas y 100 mm mínimas
|
| Presión p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
| Fuerza (carga) [kN] |
10.7 |
14.2 |
17.8 |
21.8 |
25.4 |
29 |
7 |
| Velocidad del resorte [N/mm] |
264.5 |
329 |
393.5 |
458 |
522.5 |
587 |
7 |
| Frecuencia natural [Hz] |
2.5 |
2.4 |
2.4 |
2.3 |
2.3 |
2.3 |
7 |
|
Aplicación neumática - valores de las características estáticas
Fuerza F [kN]
|
| Presión p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
| Alturas H [mm] |
140 |
9.46 |
12.7 |
15.8 |
19.5 |
22.8 |
26 |
| |
120 |
11.9 |
15.7 |
19.6 |
23.8 |
27.8 |
31.8 |
| |
100 |
13.6 |
18.1 |
22.7 |
27.6 |
32.1 |
36.7 |
Utilización del resorte de aire en aplicaciones industriales
Air Spring ofrece soluciones para la instalación de vibraciones en una amplia gama de máquinas, desde el diseño técnico hasta la coordinación de varios componentes del sistema.Los resortes de aire se pueden utilizar en muchas aplicaciones para reducir eficazmente los efectos de las vibraciones en el equipoEn la actualidad, cada vez más equipos industriales utilizan resortes de aire. Los resortes de aire GUOMAT pueden alcanzar frecuencias naturales muy bajas, de 0,5 a 3,5 Hz, dependiendo del tipo. Con cargas que van desde 0.5 kN a más de 440 kNLos aisladores de aire proporcionan una instalación eficiente para instrumentos de medición sensibles y cimientos de trabajo pesado.
Equipos industrialesPor ejemplo:
Equipos de fabricación de papel, máquinas de lavado de gran tamaño, equipos de tratamiento de agua, equipos de acondicionamiento físico, prensa de punción, máquina de dibujo de cuero, estación de pruebas de automóviles, maquinaria médica, maquinaria minera, etc.
