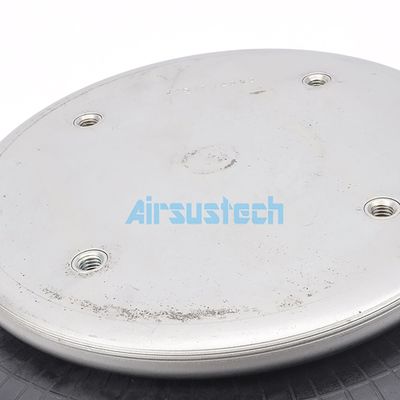

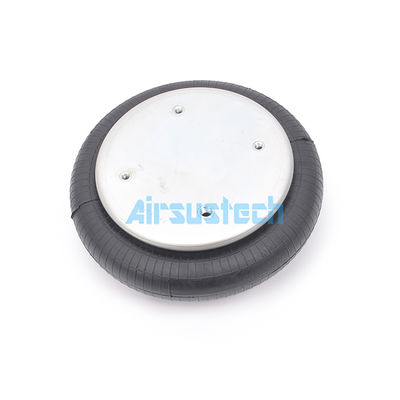

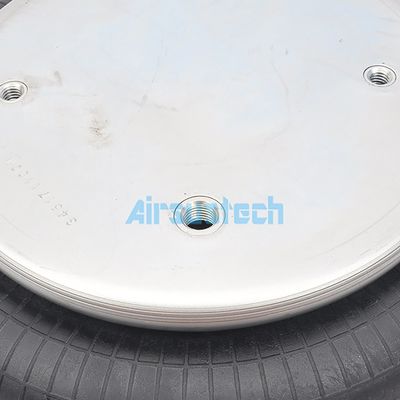

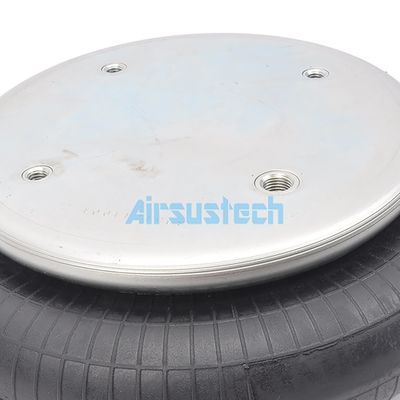

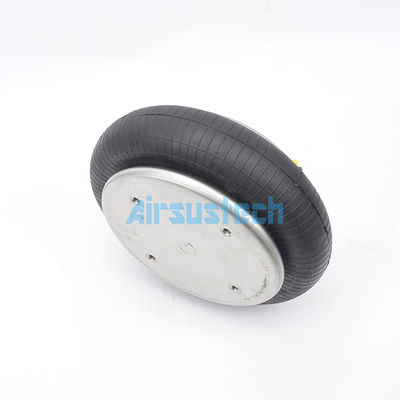

Un resorte de aire enroscado 1B5171 estilo reemplaza Contitech FS330-11 468 Bajos de caucho
Referencia No.
| Piedra de fuego W01-358-7009 |
Triángulo 6374 |
| Piedra de fuego W013587009 |
Triángulo 4468 |
| Piedra de fuego W01 3587009 |
SAF-HolandaEl artículo 7 |
| Contitech FS330-11 468 y otros |
- No lo sé.90557002 |
| Contitech FS 330-11 468 |
Goodyear 1B12-301 |
| Contitech FS330 11 468 |
Goodyear 1B12 301 |
| Contitech FS 330 11 468 |
Goodyear 1B12-313 |
| Contitech FS33011468 y sus componentes |
Goodyear 1B12 313 |
| Contitech FS33011 468 |
|
Especificaciones y parámetros técnicos detallados: 1B5171.
Dentes de tornillo de la placa superior: 3 × 3/8-16UNC
Dientes de tornillo de la placa de la cubierta inferior: 4× 3/8-16UNC
- Los accesorios para orificios de aire/entrada de aire/aire
Se aplicará el método de calibración de la presión en el interior de la válvula.
Diámetro de la placa superior: 231 mm
Diámetro de la cubierta inferior: 231 mm
Diámetro de las bolas de goma: 325 mm
Trazado: de 55 mm a 160 mm
No hay bloque de parachoques.
- Enlace de cinturón/Enlace de cinturón
Sin bucle de cinturón
Presión mínima: 0 bar
Fuerza de retorno a la altura mínima: ≤ 300N
Peso total con placas sujetas: 4,1 kg
Aislamiento de las vibraciones - valores de las características dinámicas
Alturas de diseño H: 130 mm recomendadas y 100 mm mínimas
| Presión p[bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V[l] |
| Fuerza (carga) [KN] |
10.7 |
14.2 |
17.8 |
21.8 |
25.4 |
29.0 |
6.8 |
| Velocidad del resorte [N/cm] |
2645 |
3290 |
3935 |
4580 |
5225 |
5870 |
| Frecuencia natural [Hz] |
2.5 |
2.4 |
2.4 |
2.3 |
2.3 |
2.3 |
Valores de las características estáticas de aplicación neumática
Fuerza F[KN]
| Presión p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
| Alturas H[mm] |
130 |
10.7 |
14.2 |
17.8 |
21.8 |
25.4 |
29.0 |
7.0 |
| 120 |
11.9 |
15.7 |
19.6 |
23.8 |
27.8 |
31.8 |
6.3 |
| 110 |
12.7 |
16.9 |
21.1 |
25.8 |
30.1 |
34.4 |
5.8 |
| 100 |
13.6 |
18.1 |
22.7 |
27.6 |
32.1 |
36.7 |
5.6 |
| 90 |
14.4 |
19.2 |
24.0 |
29.1 |
34.0 |
38.9 |
5.3 |
| 80 |
15.0 |
20.2 |
25.2 |
30.5 |
35.5 |
40.6 |
4.9 |
| 70 |
15.5 |
20.9 |
26.2 |
31.6 |
36.9 |
42.1 |
4.3 |
| 60 |
16.0 |
21.6 |
27.1 |
32.6 |
38.0 |
43.3 |
3.9 |
Aplicaciones
Pindustria del papel y del papel
Fabricación de madera
Las tablas de elevación
T.sistema de oleado y mecanizado
Producción de energía
Las herramientasrobótica y automatización
Ensamblaje de los componentes
Recolección de automóviles
Equipo médico
Sistemas de transporte
Embalaje
Ventajas
1Precisión de control: el amortiguador de resorte de aire proporciona un control preciso de la altura mediante el ajuste de la presión interna del aire.Esta característica elimina la fatiga y los problemas de instalación única comunes en otros tipos de aisladores.
2- Prolongar la vida útil del equipo: el amortiguador de resorte de aire, debido a su principio especial de amortiguamiento, refleja una gran ventaja en el mantenimiento del equipo,cuando el resorte de acero tradicional es impactado, producirá el fenómeno de la autovibración, la frecuencia de la autovibración se puede transmitir directamente al equipo, lo que resulta en el aflojamiento y el daño del equipo.La amortiguación del resorte es mucho mejor., e incluso es posible lograr una amortiguación completa, reduciendo significativamente los costos de mantenimiento del equipo y prolongando la vida útil del equipo
3Amplio rango de acción: carga de aislamiento de vibración del amortiguador de resorte de aire en cada punto de instalación de 10KG a más de 10 toneladas, puede satisfacer una variedad de requisitos de producción diferentes.(Por ejemplo, el resorte de aire de Guomat, puede haber diferencias entre marcas)
4Absorción de choques superior: Los amortiguadores de resorte de aire proporcionan un aislamiento de vibración superior entre todos los tipos de amortiguadores de vibración.La frecuencia natural del sistema puede ser aún más baja si se agrega una cámara de almacenamiento de aire adicionalPara lograr el mismo efecto, la deformación estática de los amortiguadores de resorte en espiral tradicionales debe ser de al menos 230 mm.

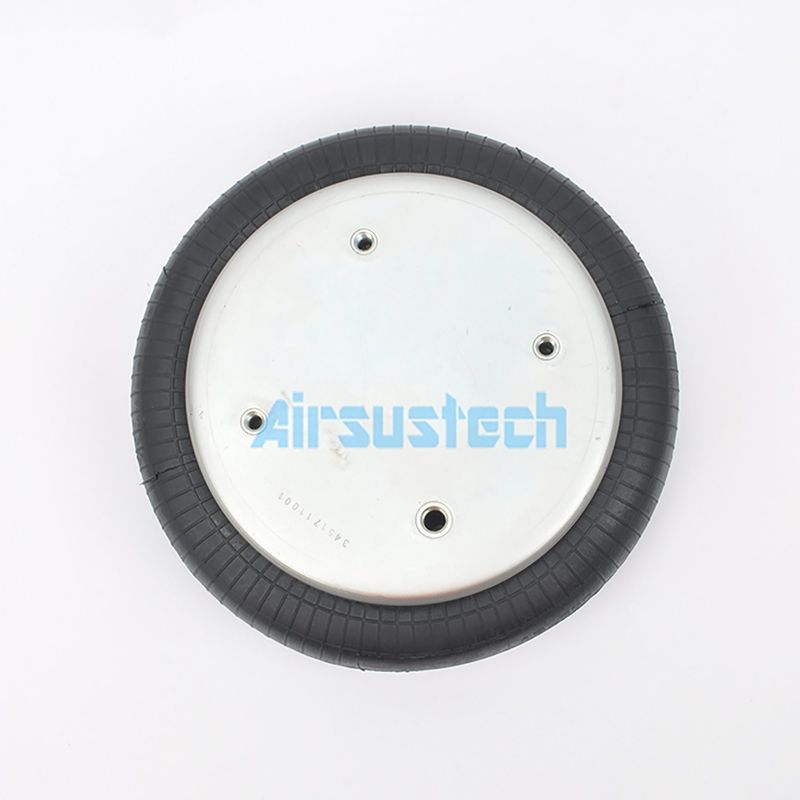

La imagen correspondiente de 1B5171
