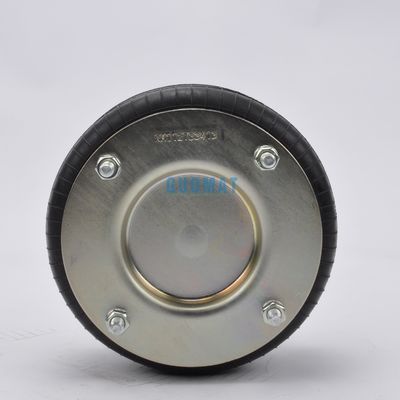

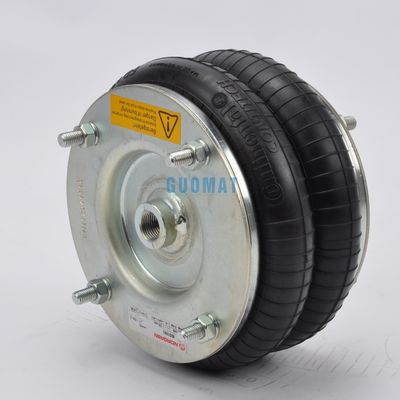

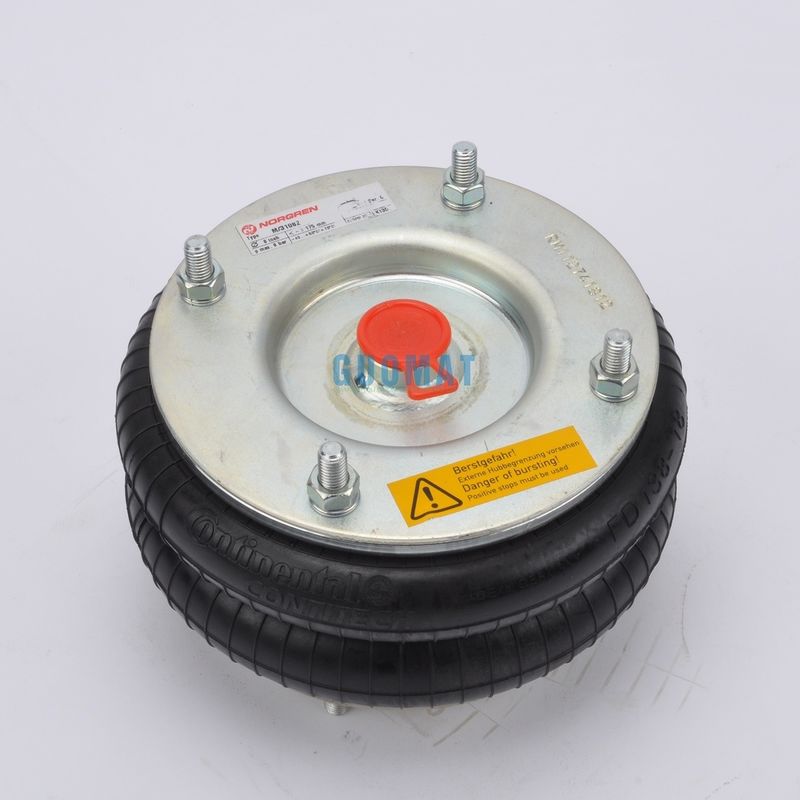

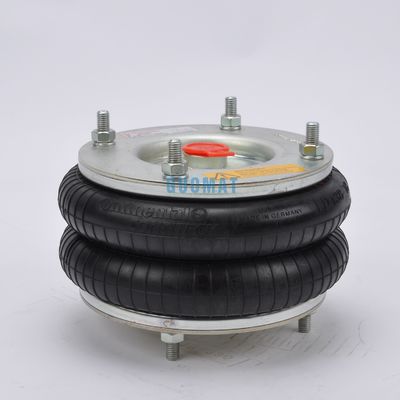

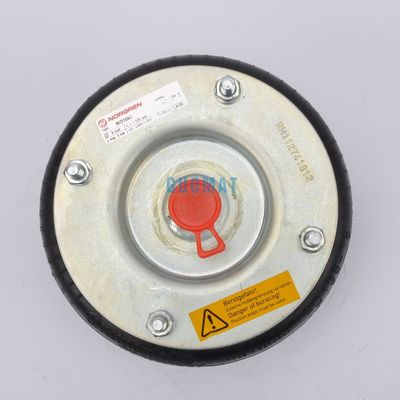

M/31082 Norgren Air Springs Hecho por ContiTech FD138-18 DS Actuador de aire de doble convolución 8 "x 2

Datos del producto:

Lugar de origen:	GuangZhou, China
Nombre de la marca:	Norgren
Certificación:	ISO/TS16949:2009
Número de modelo:	M/31082

Pago y Envío Términos:

Cantidad de orden mínima:	5 piezas
Precio:	USD119.9-199.9/PC
Detalles de empaquetado:	Caja de cartón fuerte o como requerimiento de los clientes
Tiempo de entrega:	3-7 días hábiles
Condiciones de pago:	L/C, T/T, Western Union u otros
Capacidad de la fuente:	1000 piezas/semana

Contacto

Descripción detallada del producto

- ¿ Qué es eso?:	3,5 kilogramos	Garantización:	Un año
Capacidad de la presión:	PA DE 0.2-0.8 M	El otro OEM:	8 "x2
Diámetro de la placa inferior:	184 milímetros	Entrada de aire:	G3/4
Paquete de transporte:	Envases de papel	Marca registrada:	Norgren
El material:	Caucho y Aluminio	Utilización:	Industriales
Resaltar:	Fuentes de aire de doble convolución , 8 ′′ x 2 agujas de aire

M/31082 Norgren Air Springs Hecho por ContiTech FD138-18 DS Actuador de aire de doble convolución 8 "x 2

El tipo	Orden No.
Solo fuelle de caucho	66501
con placas desmontables, entrada de aire G1/2	66505

Presión mínima 0 bar
Fuerza de retorno a la altura mínima ≤ 300 N
Peso total de 3,5 kg

Nuez / Nuez ciega
Cubierta superior de la placa de tornillo (noca) Diente: 4pcs X M10

Cubierta inferior de la placa de tornillo (noca) Diente: 4pcs X M10

Agujero de gas / entrada de aire / ajuste de aire
Agujero de gas / entrada de aire: G3/4

Placa de cubierta
Diámetro de la placa de cubierta superior (ancho): 184 mm

Diámetro de la placa de la cubierta inferior (ancho): 184 mm

Material de las placas superior e inferior:Acero

Las partes de caucho
Diámetro máximo a 7 bar: 225 mm

Trazo de las bolas de caucho:75mm-225m

Bloque de amortiguador / Bloque de amortiguador
Sin bloque de parachoques
Enlace de cintura / Anillo de cintura
Con el Girdle Hoop: One Pieces of Girdle Hoop

Aislamiento de las vibraciones - valores de las características dinámicas Alturas de diseño H: 200 mm recomendadas, 180 mm mínimas
Presión p [bar]	3	4	5	6	7	8	Vol. V [l]
Fuerza (carga) [kN]	3.9	5.3	6.7	8.2	9.7	11.3
Velocidad del resorte [N/mm]	76	97	118.5	140	161	181.5	4.1
Frecuencia natural [Hz]	2.2	2.2	2.1	2.1	2.1	2.0

Aplicación neumática - valores de las características estáticas Fuerza F [kN]
Presión p [bar]		3	4	5	6	7	8	Vol. V [l]
Alturas H [mm]	220	2.9	4.03	5.16	6.41	7.65	8.98	4.3
	200	3.86	5.27	6.68	8.21	9.73	11.3	4.1
	150	5.9	8	10.1	12.4	14.7	16.9	3.2
	100	8.2	10.9	13.7	16.6	19.4	22.4	2

Otros modelos de resortes de aire de Norgen:

Modelo	Ø nominal (pulgadas) x volúmenes	Capacidad máxima (mm)	Tamaño del puerto aéreo
M/31021	2 3/4" x 1	20	G1/4
M/31022	2 3/4" x 2	45	G1/4
M/31023	2 3/4" x 3	65	G1/4
M/31041	4 1/2" x 1	140	G3/8
M/31042	4 1/2" x 2	280	G3/8
M/31061	6" x 1	155	G1/2
M/31062	6" x 2	155	G1/2
M/31081	8" x 1	95	G3/4
M/31082	8" x 2	185	G3/4
M/31091	9 1/4" x 1	105	G3/4
M/31092	9 1/4" x 1	230	G3/4
M/31121	12" x 1	105	G3/4
M/31122	12" x 2	215	G3/4
M/31123	12" x 3	315	G3/4
