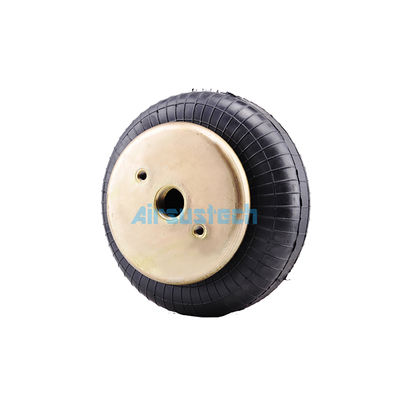

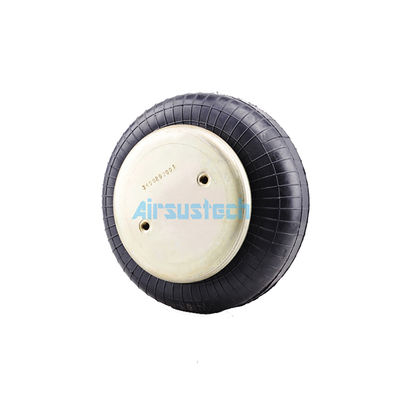

Contitech FS 120-10 Enroscado 1/4NPTF Primavera de aire para la expansión Chuck

Datos del producto:

Lugar de origen:	Guangzhou, China
Nombre de la marca:	GUOMAT
Certificación:	ISO/TS16949:2009
Número de modelo:	1B8X4

Pago y Envío Términos:

Cantidad de orden mínima:	5 piezas
Precio:	USD49.9-59.9/PC
Detalles de empaquetado:	Caja de cartón fuerte o como requerimiento de los clientes
Tiempo de entrega:	3-7 días hábiles
Condiciones de pago:	L/C, T/T, Western Union u otros
Capacidad de la fuente:	1000 piezas/semana

Contacto

Descripción detallada del producto

Quality:	100 % Tested	Fuction:	Reduce Shock
Cross Reference:	Contitech FS 120-10	After-sales Service:	12 Months
Type:	Gas-Filled	Personalización:	Disponible. Solicitud personalizada
El color:	Negro	Nombre del artículo:	Sola amortiguación de aire con resorte enrollada
Resaltar:	Muelle de aire envuelto 1/4NPTF , Contitech FS 120-10 Primavera de aire , Muelle de aire para la expansión

Contitech FS 120-10 Enroscado 1/4NPTF Primavera de aire para la expansión Chuck

Número de referencia

Contitech: FS120-10.
Contitech: FS 120 a 10
Contitech: FS120 10
Contitech: FS 120 10
Contitech: FS12010
Continental FS 120-10 CI 1/4 NPT, para el cual se utiliza el método de prueba de la NPT.
Las condiciones de los vehículos de la categoría N1 y N2 incluyen:
Goodyear: 1B8-550
Goodyear: 1B8 550
Piedra de fuego: W01-358-7564
Fuego: W01 358 7564
Fuego: W013587564
Piedra de fuego: WO1-358-7564
Fuego: WO1 358 7564
Fuego: WO13587564
Fuego: w01-358-7564
Fuego: w01 358 7564
Fuego: w013587564

Las especificaciones detalladas y los datos técnicos: 1B8×4

El diámetro máximo	Las demás:
Agujero de aire/entrada de aire	1/4 NPTF
Tiempo de trabajo	máximo de 140 mm y mínimo de 50 mm
Dientes de tornillo de las placas superiores	2 × 3/8-16UNC
Placa de fondoDientes de tornillo	2 × 3/8-16UNC
Diámetro de la cubierta superior	Cubiertas
Diámetro de la cubierta inferior	135 mm
Distancia del centro del tornillo	70 mm
La distancia del orificio de aire entre las nueces	35 mm

Presión mínima: 0 bar
Fuerza de retorno a la altura mínima: ≤ 200N
Peso total con placas sujetas: 2,0 kg

Aislamiento de las vibraciones - valores de las características dinámicas
Alturas de diseño H: 110 mm recomendadas y 90 mm mínimas

Presión p[bar]	3	4	5	6	7	8	Vol. V[l]
Fuerza (carga) [KN]	3.9	5.3	6.8	8.3	9.6	10.9	1.8
Velocidad del resorte [N/cm]	1315	1620	1925	2230	2535	2840
Frecuencia natural [Hz]	2.9	2.8	2.7	2.6	2.6	2.6

Valores de las características estáticas de aplicación neumática
Fuerza F[KN]

Presión p [bar]		3	4	5	6	7	8	Vol. V [l]
Alturas H[mm]	120	3.1	4.3	5.6	6.9	8.0	9.2	1.9
	110	3.9	5.3	6.8	8.3	9.6	10.9	1.8
	100	4.5	6.1	7.9	9.7	11.0	12.4	1.7
	90	5.0	6.8	8.9	10.8	12.2	13.8	1.5
	80	5.5	7.4	9.7	11.6	13.3	15.0	1.3
	70	5.9	7.9	10.3	12.3	14.2	16.0	1.1
	60	6.3	8.2	10.7	13.0	15.0	17.0	0.9

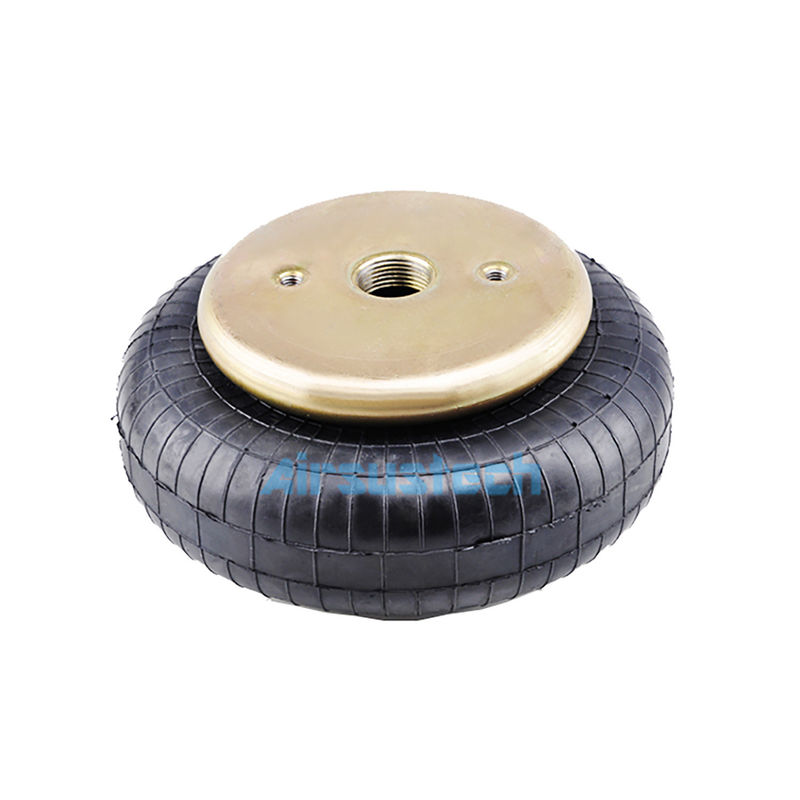

Guomat 1B8×4 muelle de aire aplicado a la válvula de expansión

El resorte de aire se llena con aire comprimido en un recipiente sellado, y utiliza la compresibilidad del gas para lograr su efecto elástico.

La altura del resorte de aire anular está limitada desde el interior, entonces sus paredes de goma se expandirán hacia afuera cuando se inflan.Tenga en cuenta que el aire debe ser extraído del mismo mecanismo que limita la altura del resorte de aire.
