Triángulo 6374 4474 Fuentes de aire industriales enroscadas para el seguidor de camas
Referencias cruzadas
Triángulo: 6374
Triángulo: 4474
Países Bajos: 90557226
Fuego:W01-358-7008
Fuego de fuego: W01 358 7008
Fuego: W013587008
Piedra de fuego: WO13587008
Fuego: WO1 358 7008
Piedra de fuego: WO1-358-7008
Fuego: w013587008
Fuego: w01 358 7008
Fuego: w01-358-7008
Contitech: FS 330-11 474
Contitech: FS 330 11 474
Contitech: FD 33011474
Año bueno: 1B12-300
Un buen año: 1B12-313
Las especificaciones detalladas y parámetros técnicos:1B5330
Nuez ciega
Dientes de tornillo de la placa superior:2 x 3 / 8-16UNC
Dientes de tornillo de la placa inferior: 2 x 3 / 8-16UNC
Distancia del centro del tornillo: 157,5 mm
Placa de cubierta
Diámetro de la cubierta superior:9.00 pulgadas / 231 mm
Diámetro de la cubierta inferior: 9.00 pulgadas / 231 mm
Las instalaciones de entrada de aire/agujero de aire/armamento de aire
1/4 N PTFE
Distancia entre las bolas de aire: 73 mm
Las partes de caucho
Diámetro máximo: 325 mm
Altura/Trascada de trabajo
Alturas mínimas: 55 mm
Altura máxima: 160 mm
Bloqueo del parachoques
Sin
En el caso de los vehículos de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor
Sin
Presión mínima: 0 bar
Fuerza de retorno a la altura mínima: ≤ 300N
Peso total con placas sujetas: 4,1 kg
|
Aislamiento de las vibraciones - valores de las características dinámicas
Alturas de diseño H: 130 mm recomendadas y 100 mm mínimas
|
| Presión p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
| Fuerza (carga) [kN] |
10.7 |
14.2 |
17.8 |
21.8 |
25.4 |
29 |
7 |
| Velocidad del resorte [N/mm] |
264.5 |
329 |
393.5 |
458 |
522.5 |
587 |
7 |
| Frecuencia natural [Hz] |
2.5 |
2.4 |
2.4 |
2.3 |
2.3 |
2.3 |
7 |
|
1B5530 Aplicación neumática - valores de las características estáticas
Fuerza F [kN]
|
| Presión p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
| Alturas H [mm] |
140 |
9.46 |
12.7 |
15.8 |
19.5 |
22.8 |
26 |
| 120 |
11.9 |
15.7 |
19.6 |
23.8 |
27.8 |
31.8 |
| 100 |
13.6 |
18.1 |
22.7 |
27.6 |
32.1 |
36.7 |
1B5330 Muelles de aire Guomat utilizados en el seguidor de camas
La introducción de un resorte de aire en el seguidor de camas aumenta en gran medida la vida de la camada.con lo que se reduce significativamente el desgaste en la superficie de las camas, y también hace que el mecanismo de levas funcione más suavemente, reduciendo el daño por fatiga a todo el mecanismo.
Además, este resorte de aire también se puede utilizar en equipos industriales como máquinas de embalaje vibratorias, cajas de tolva, compresores, lavadoras comerciales, consolas, pantallas vibratorias,Sopladores y motores, paneles de control, rastreros de tuberías, motores de placas de espada, etc. .

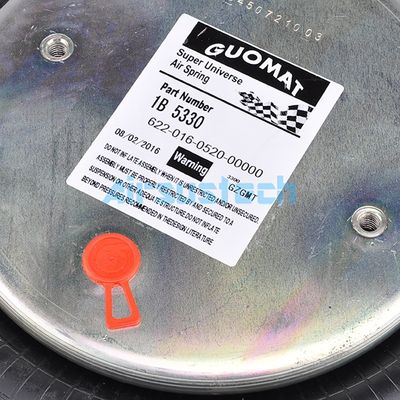

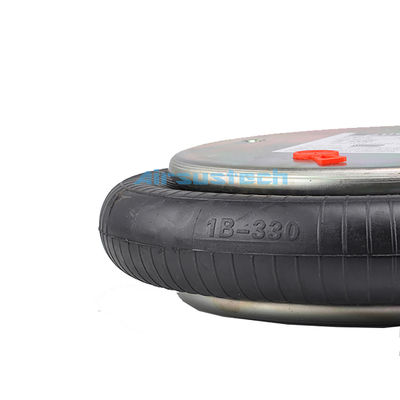

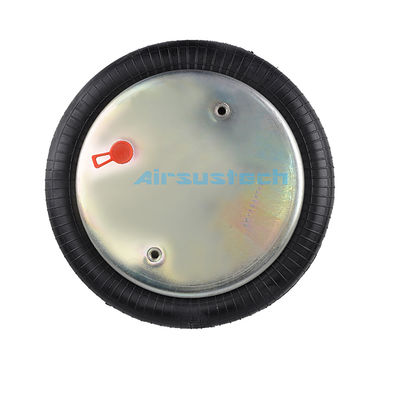

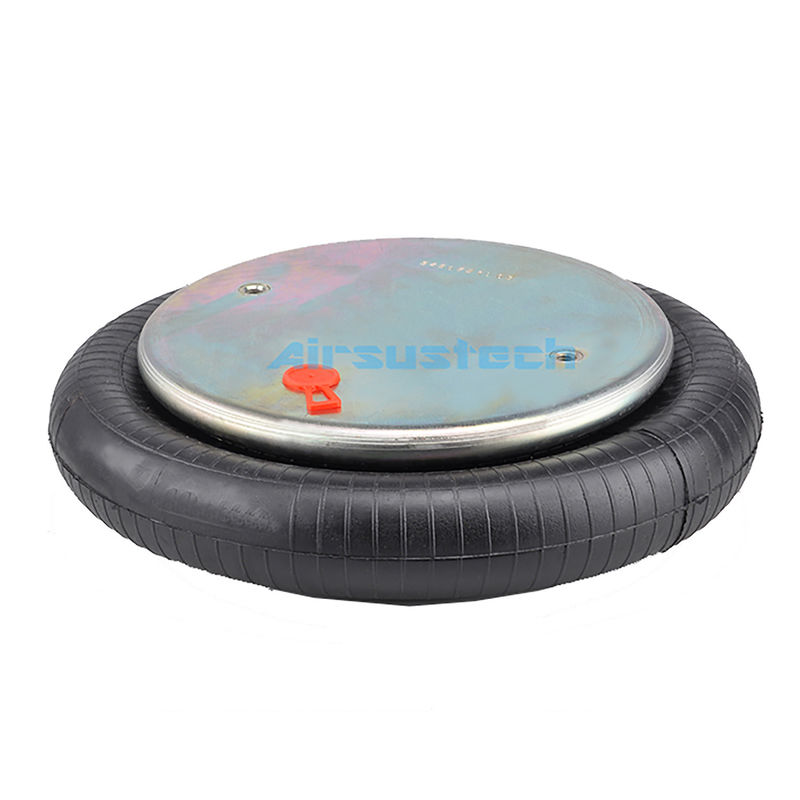

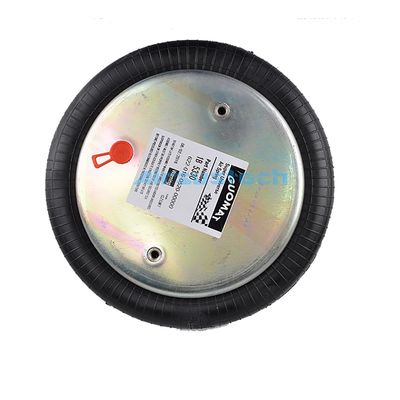

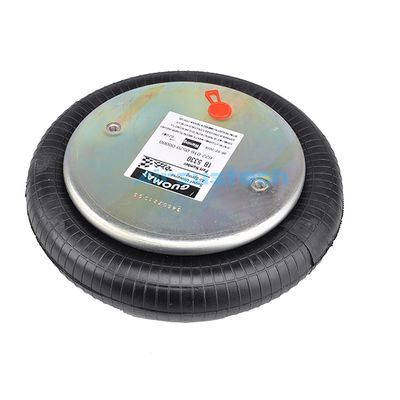

Imagen de 1B5330 de muelles de aire/amortiguadores/muelles de suspensión de aire
