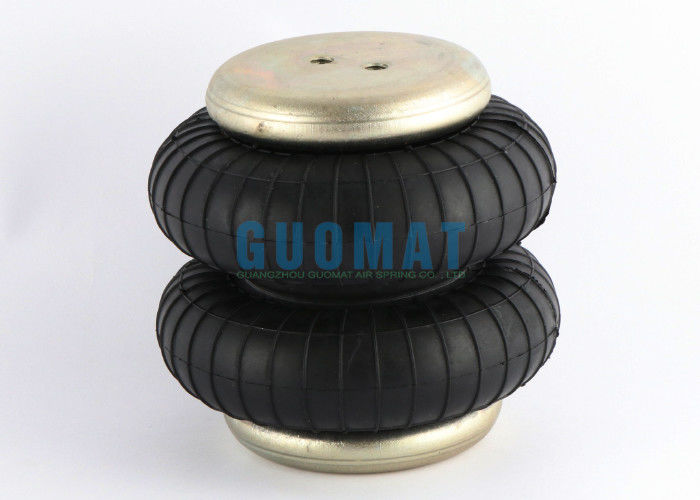

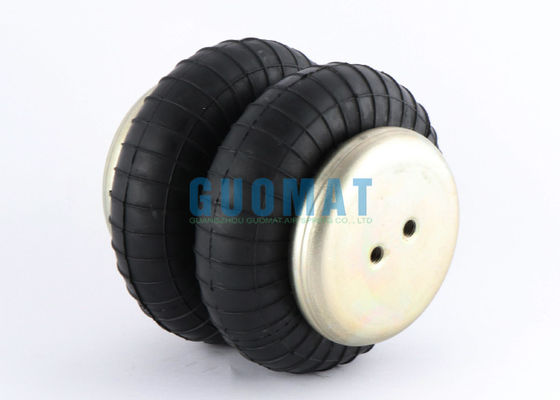

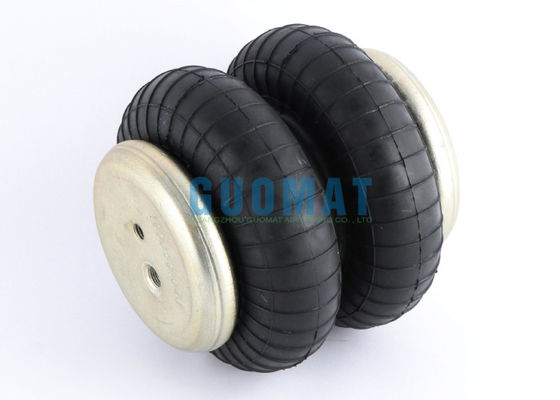

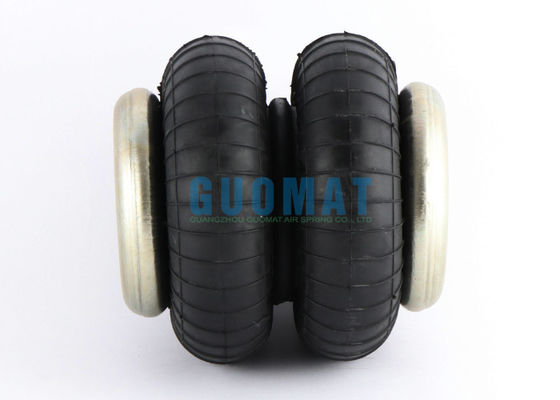

Conjunto de suspensión de bolsas de aire industriales de doble enrollamiento de resorte de aire de caucho Contitech FD 40-10
Descripción del producto
| Punto de trabajo |
Valor |
| La parte No. |
2B4060 |
| El tipo |
Muelle de aire de caucho |
| Garantización |
12 meses |
| El color |
Negro |
| Lugar de origen |
Guangzhou, China |
| Certificación |
Se aplicará la norma ISO/TS 16949:2009 |
| El material |
El caucho y el acero |
| Envasado |
Embalaje neutro |
| Cuota de producción |
1 piezas |
| Calidad |
De alta calidad |
| Aplicación |
Sistemas de máquinas industriales |
Número de referencia
Número de pieza Contitech: FD40-10
Número de la pieza Contitech: FD 40-10
Número de pieza Contitech: FD40-10 CI
Número de la pieza Contitech: FD 40-10 CI
Número de pieza Contitech: FD40-10 CI G1/8
Número de pieza Contitech: FD 40-10 CI G1/8
Número de pieza Contitech: FD40-10 CI G1/8 M8
El número de la pieza Contitech: FD 40-10 CI G1/8 M8
GUOMAT 2B4060 Datos técnicos de los resortes de aire doblemente enroscados
❶Placa de cubierta
Diámetro de la placa superior de la cubierta: 90 mm
Diámetro de la placa de cubierta inferior: 90 mm
❷Agujero de gas / entrada de aire / ajuste de aire
Agujero de gas / entrada de aire: G1/8
❸Nuez / Nuez ciega
Dente de tornillo de la placa de cubierta superior: 1 pieza M8X1.25
Distancia central entre el tornillo y el orificio de aire: 20 mm
La parte inferior de la cubierta de la placa de tornillo (noca) del diente: 2 piezas M8X1.25
Distancia del centro del tornillo de la placa de cubierta inferior: 20 mm
❹Las partes de caucho
El diámetro de las bajas de goma MAX: 145 mm
Bajo de caucho Diámetro natural: 125 mm
La carrera de trabajo: MAX 170 mm a MIN 70 mm
Altura máxima: 170 mm
Altura mínima: 70 mmx
Alturas de diseño: 145 mm
Altura de compresión: 100 mm
❺Bloque de amortiguador / Bloque de amortiguador
Sin bloque de parachoques
❻Enlace de cintura / Anillo de cintura
Sin el cinturón de la cintura
Aplicación neumática Valores de las características estáticas
Fuerza F (kN)
| Presión P |
Barras |
3 |
4 |
5 |
6 |
7 |
8 |
Vol.V (I) |
| altura H (mm) |
160 |
1.12 |
1.55 |
2 |
2.4 |
2.8 |
3.2 |
1.2 |
| 140 |
1.6 |
2.17 |
2.8 |
3.3 |
3.9 |
4.5 |
1.1 |
| 120 |
2 |
2.65 |
3.4 |
4.1 |
4.8 |
5.5 |
0.9 |
| 100 |
2.3 |
3.1 |
4 |
4.8 |
5.6 |
6.4 |
0.7 |
| 80 |
2.6 |
3.5 |
4.47 |
5.4 |
6.26 |
7.1 |
0.6 |
Preguntas frecuentes
1¿Cuánto dura el período de garantía de los productos de su empresa?
Para los productos de exportación, el período de garantía es de 12 meses a partir de la fecha de envío.
2No puedo encontrar el producto que quiero en su sitio web. ¿Puede proporcionarme el producto que necesito?
Por supuesto, usted necesita proporcionar el modelo o datos del producto
3¿Puedo hacer un pedido de muestra?
Bienvenido a realizar un pedido de muestra. Lo enviamos a través de un servicio internacional expreso como FedEx, DHL, UPS, etc. Por lo general, tarda 3-7 días laborables en llegar.Pero cobraremos todos los costos relacionados con la muestra, como las tarifas de muestra y el flete aéreo.
