1B5-520 Equipo de cinta transportadora de caucho de aire envuelto en forma única
Información sobre el producto
El número GUOMAT 1B5520
El número de Goodyear 1B 5-520
El número de Goodyear 1B5 520
Número Goodyear 579-912-520
El número de Goodyear 579 912 520
El número de Goodyear 579912520
Enidine Inc. YI-1B5-520:
Enidine Inc. YI 1B5 520
Enidine Inc. YI1B5520
Datos técnicos
Placa de cubierta superior
Diámetro de la placa superior de la cubierta: 3,4'
El ajuste de aire: 1/4" o 3/4"
H con roscaole: 3/8'-16 UNC-2BX5/8' de profundidad
Distancia central entre los agujeros roscados: 1,75"
Placa de cubierta inferior
Diámetro de la placa de la cubierta inferior: 3,4'
Agujero con rosca: 3/8'-16 UNC-2BX5/8' de profundidad
Distancia central entre los agujeros roscados: 1,75"
Las partes de caucho
Diámetro exterior máximo del fuelle de goma: 6,5'
Altura máxima: 5,8'
Alturas mínimas: 1,8'
Altura comprimida: 4'
Las medidas de seguridad se aplicarán a las instalaciones de carga.
Rango de altura de diseño(ISOLADOR): 3,5-5,0 en el
Tiro útil (actuador): 3,0 pulgadas
Peso del conjunto: 1,4 libras
Fuerza de compresión a 0 PSIG (APPROS): 40 libras
Alturas nominales en pie libre a 0 PSIG: 4,3 pulgadas
| Número del conjunto |
Flastómeros |
El ajuste de aire |
Incluido el parachoques |
| 1B5 a 520 |
El Wingprene |
1/4'-18NPTF. ¿Qué es eso? |
No |
| 1B5 a 510 |
El Wingprene |
3/4'-14NPTF. ¿Qué es eso? |
No |
Aplicación de las fuentes de aire industriales en equipos de cinta transportadora
Escenarios de aplicación:
Los equipos de cinta transportadora a menudo vibran debido al impacto del material, la vibración del motor o la transmisión mecánica durante el funcionamiento, especialmente en escenarios de transporte de alta velocidad, carga pesada o larga distancia.
Solución: instalar muelles de aire en los puntos de apoyo del equipo (como dispositivos de accionamiento, soportes o marcos) para absorber las vibraciones utilizando sus características de compresibilidad y amortiguación.
Efecto: Reduce la fatiga estructural del equipo, reduce el ruido y protege los componentes clave como las cintas transportadoras y los rodamientos.
Casos típicos de aplicación
Cintas transportadoras de larga distancia en minas:
Los muelles de aire se utilizan en el rodillo de transmisión y el rodillo de redirección para aliviar la fuerza de impacto durante el arranque y la parada y evitar el desgarro de la correa.
Líneas de almacenamiento y clasificación automatizadas:
La altura de la cinta transportadora se ajusta mediante resortes de aire para satisfacer las necesidades de las diferentes estaciones de clasificación.
Convectores de materiales pesados:
Equilibrar dinámicamente la carga para evitar la deformación estructural causada por la distribución desigual del material.

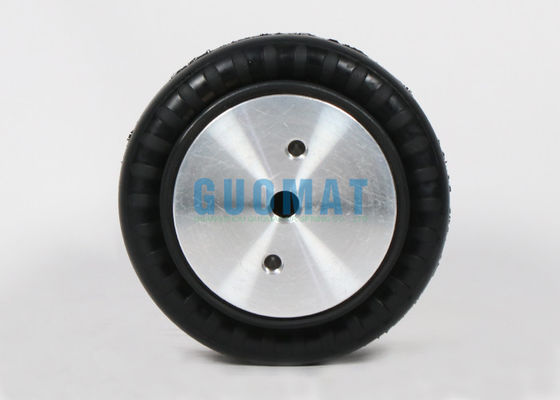

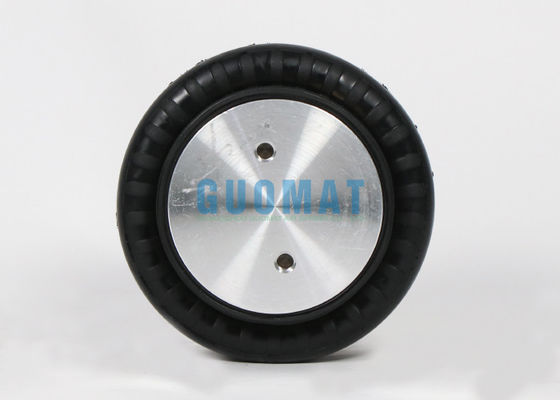

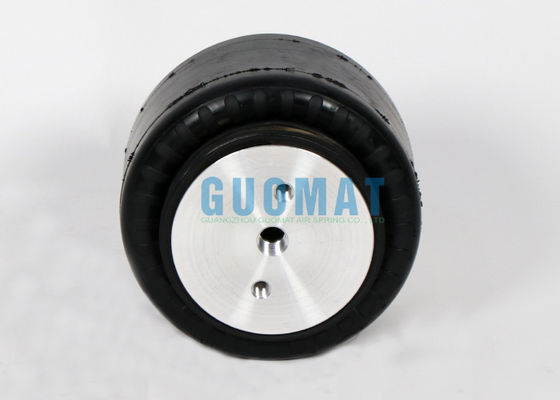

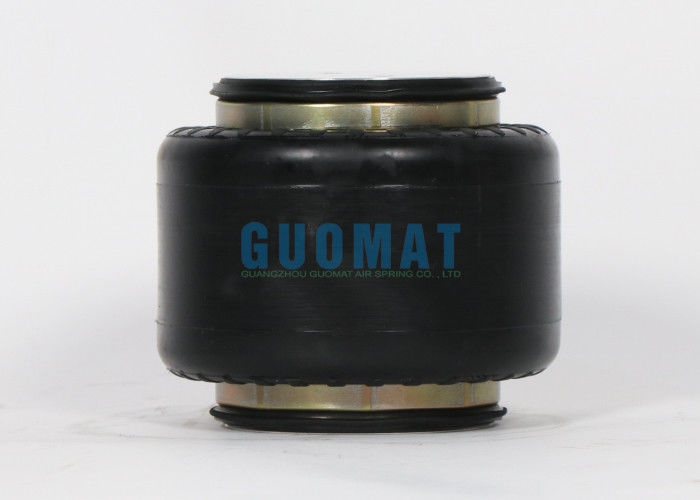

Imágenes del producto
