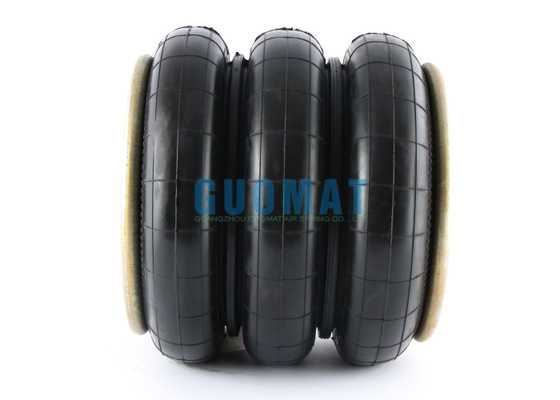

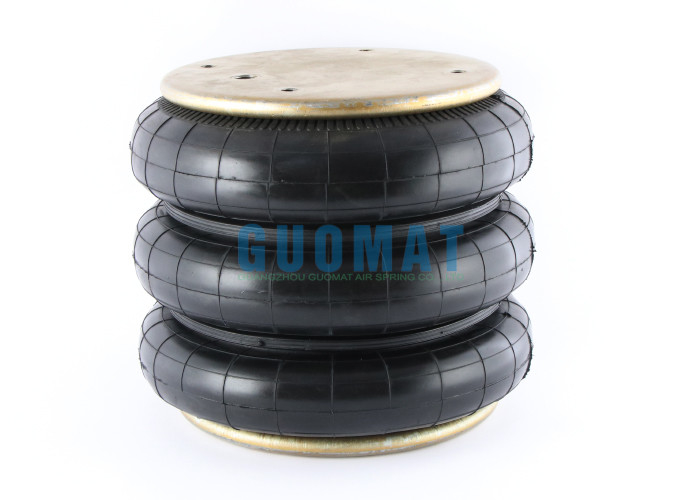

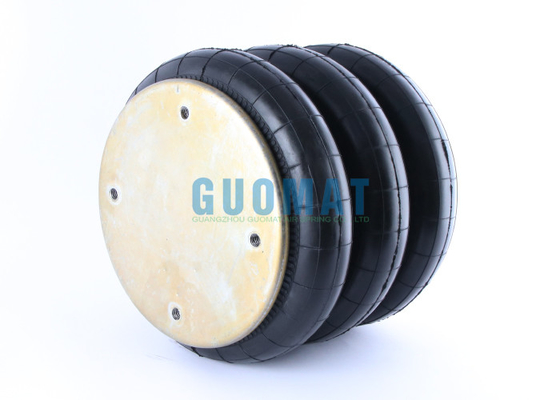

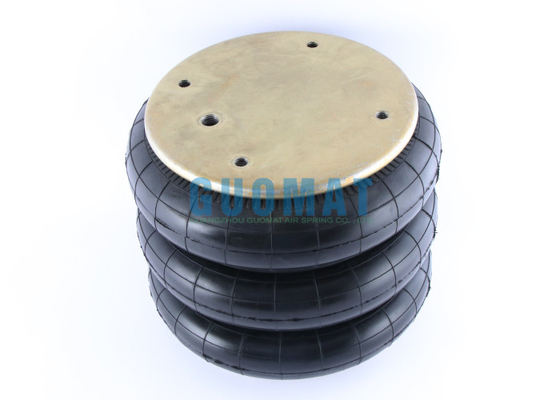

W01-358-7845 Resorte neumático de goma convolucionado simple FT530-35 521 Contitech Air Springs Shock

W01-358-7845 Resorte neumático de goma convolucionado sencillo FT530-35 521 Contitech Air Springs Shock


Descripción del producto

El resorte neumático industrial es un dispositivo que utiliza aire comprimido como medio elástico. Se utiliza principalmente en equipos o sistemas industriales para proporcionar soporte controlable, absorción de impactos, aislamiento de vibraciones, ajuste de altura o funciones de equilibrio de carga.

Artículo: Resorte neumático industrial

Marca: GUOMAT

N.º de modelo: 3B7845

Convoluciones: 3

Garantía: 12 meses

Material: Goma + Acero

Número de pieza Contitech: FT530-35 521

Número de pieza Contitech: FT 530-35 521

Número de pieza Contitech: FT530-35521

Número de pieza Contitech: FT 530-35 521

Número de fuelle Contitech: FT 530-35

Número de pieza Firetsone: W01-358-7845

Número de pieza Firetsone: W01 358 7845

Número de pieza Firetsone: W013587845

Número de fuelle Firetsone: 333

Número de pieza Goodyear: 3B14-450

Goodyear Número de fuelle: 556-33-8-335

Número de pieza FleetPride: AS7845

Número de pieza Taurus: 6335

triangle Número de pieza: AS-4521

TRP Número de pieza: AS78450

Número de pieza Automann : SP3B32RA-7845

Datos técnicos

❶Tuerca / Tuerca ciega
Orificio roscado de la placa superior: 4x3/8-16UNC
Orificio roscado Distancia central de la placa superior: 6.25''
Placa inferior Orificio roscado: 4x3/8-16UNC
Orificio roscado Distancia central de la placa inferior: 6.25''

❷ Orificio de gas / Entrada de aire / Racor de aire
Orificio de gas / Entrada de aire: 1/4NPTF
Distancia central entre la entrada de aire y la tuerca: 3.13''

❸ Placa de cubierta
Diámetro de la placa superior: 11.31 mm
Diámetro de la placa inferior: 11.31 mm

❹Fuelle de goma
Diámetro MÁXIMO del fuelle de goma: 15.9''
La carrera de trabajo: MÁX. 20.1'' a MÍN. 4.0''
Altura máxima: 20.1''
Altura mínima: 4.0''

❺ Bloque de tope / Bloque amortiguador
Sin bloque amortiguador

Los resortes neumáticos son bolsas de aire flexibles hechas de goma y refuerzo de cordón (a veces con pistones o tambores en el interior). Cuando se agrega aire comprimido a la bolsa de aire, la presión del aire expande la bolsa de aire, generando una fuerza de soporte ascendente. Al ajustar la presión del aire en la bolsa de aire, se puede controlar con precisión su altura de soporte, capacidad de carga y rigidez (suavidad y dureza).

En comparación con los resortes de acero tradicionales, las principales ventajas de los resortes neumáticos industriales son su capacidad de ajuste, su excelente rendimiento de aislamiento de vibraciones (filtrando eficazmente las vibraciones de alta frecuencia), su baja frecuencia natural (buen efecto de aislamiento en las vibraciones de baja frecuencia) y su gran capacidad de carga. Se utilizan ampliamente en varios escenarios industriales, tales como:

Absorción de impactos en maquinaria industrial: Aísla las vibraciones generadas por prensas, máquinas de moldeo por inyección, máquinas herramienta CNC, máquinas de impresión, etc., protege los equipos y los cimientos y mejora el entorno de trabajo.

Aislamiento de vibraciones de equipos de precisión: Soporta y aísla equipos de medición de precisión, equipos de fabricación de semiconductores, plataformas ópticas, etc. para evitar que las vibraciones ambientales interfieran con su precisión.

Suspensión de vehículos: Los sistemas de suspensión utilizados en camiones, autobuses, vehículos ferroviarios y vehículos especiales proporcionan una conducción suave y equilibrio de carga (como mantener constante la altura de la carrocería del vehículo).

Nivelación de plataformas y control de altura: Para plataformas, bancos de trabajo o bases de equipos que requieren una nivelación precisa o un ajuste automático de la altura según la carga.

Equilibrio de carga: En aplicaciones como mecanismos de elevación y herramientas de línea de montaje, equilibrar el peso de la carga facilita la operación y ahorra mano de obra.

En resumen, los resortes neumáticos industriales son elementos flexibles de soporte y absorción de impactos que logran cambios controlables en la altura, la capacidad de carga y la rigidez mediante el ajuste de la presión del aire comprimido. Con su excelente capacidad de ajuste y rendimiento de aislamiento de vibraciones, se ha convertido en un componente clave en los equipos industriales modernos para mejorar la estabilidad, la precisión y la fiabilidad.
