16'X2 Doble acoplado de caucho Bellow W01-R58-4023 Actuador de primavera de aire de piedra de fuego

16'X2 Doble acoplado de caucho Bellow W01-R58-4023 Actuador de primavera de aire de piedra de fuego

Descripción del producto

Marca: GUOMAT

No. de GUOMAT: 16X2

Material: caucho de alta calidad

Garantización: 12 meses

Origen: Guangzhou, China
Forma: Tipo enroscado
Tipo: Bolsa de aire industrial de caucho

Piedra de fuegoNúmero de Bellow: 16X2 / 16'X2

El número de pieza de la piedra de fuego: W01R584023 / W01 R58 4023 / W01-R58-4023

Número de pieza: SP1129 /Sección 1129

Datos técnicos

El diámetro exterior natural del caucho Bellow: 430 mm/17 pulgadas

Diámetro nominal: 184 mm/7.2 pulgadas

Convoluciones: 2

Altura mínima: 77 mm y 3 pulgadas


Las aguas de aire doblemente envueltas se utilizan en máquinas de impresión

Aplicación principal: aislamiento de vibraciones y amortiguación
Desafíos: hay un gran número de piezas giratorias y recíprocas de alta velocidad (rolles, engranajes, dispositivos de entrega de papel, rodillos de tinta/espuma) dentro de la máquina de impresión,Las vibraciones transmitidas externamente (vibraciones del suelo)Estas vibraciones pueden causar graves problemas de calidad como "barras de tinta" (ghosting), errores de registro, deformación de puntos y ghosting.
Solución: los resortes de aire dobles enroscados se instalan en partes clave como unidades de impresión, dispositivos de entrega de papel, dispositivos de recogida de papel,y dispositivos de secado (generalmente debajo de la base o del marco de la máquina).

Ventajas de la instalación de resortes de aire
1Frecuencia natural extremadamente baja: puede aislar eficazmente las vibraciones de media y alta frecuencia y reducir significativamente la energía de vibración transmitida a la unidad de impresión y al papel.
2Excelentes características de amortiguación: el aire en sí y la estructura interna proporcionan una buena amortiguación, que puede atenuar rápidamente las vibraciones y evitar la amplificación de la resonancia.
3Alta sensibilidad: también puede responder a pequeñas vibraciones y proporcionar efectos de aislamiento.
4Proteger piezas de precisión: reducir el impacto de las vibraciones en rodamientos, engranajes, motores y componentes electrónicos, prolongar la vida útil y reducir los costos de mantenimiento y el tiempo de inactividad.

Nivelación de la máquina y control de altura
Desafíos: Las máquinas de impresión (especialmente las grandes máquinas multicolores) tienen requisitos extremadamente elevados para el nivel de instalación.y los cambios de temperatura pueden causar una ligera deformación del marco de la máquina, afectando al paralelismo de los rodillos y a la uniformidad de la presión de impresión.
Solución: Los resortes de aire de doble enrollamiento suelen estar equipados con válvulas de control de altura o sistemas de control electrónico.

Ventajas:
Nivelación automática/manual: Independientemente de cómo cambie la carga (rolles de papel de diferentes pesos, movimiento del operador),el sistema puede ajustar automáticamente o manualmente la presión en el airbag para mantener el nivel absoluto o la altura constante del bastidor de la máquina.
Compensar la liquidación de la base: puede compensar continuamente los cambios leves en la base durante el uso a largo plazo.
Asegurar el paralelismo de los rodillos: una nivelación precisa es la base para garantizar una presión de impresión uniforme entre los rodillos, lo que afecta directamente a la calidad de impresión (uniformidad del color de la tinta, reproducción de puntos).

Control de la presión de impresión
Desafío: La presión entre los cilindros de impresión debe ser precisa, estable y ajustable.
Solución: En algunas prensas de alta gama o especialmente diseñadas, los resortes de aire se utilizan directamente para sostener los asientos de rodamiento del cilindro de impresión o del cilindro de manta,o para controlar el mecanismo de presión del embrague.

Ventajas:
Presión controlada con precisión: Al ajustar la presión del airbag, se puede lograr un control de presión de impresión muy fino, uniforme y estable.
Presión de aterrizaje / liberación suave: Reduce el impacto cuando el cilindro entra en contacto y se separa, protegiendo la superficie del cilindro y los rodamientos.
Compensación dinámica: la presión puede ajustarse durante el funcionamiento para adaptarse a diferentes espesores de papel o condiciones de impresión.

Reducción del ruido
Ventajas: Al aislar eficazmente la transmisión de las vibraciones internas de la máquina a los cimientos y al entorno circundante,los resortes de aire reducen significativamente el nivel de ruido general de la operación de la imprenta y mejoran el entorno de trabajo.
Reducir el mantenimiento y mejorar la fiabilidad

Ventajas:
No hay desgaste por fricción: a diferencia de los resortes metálicos o las almohadillas de goma, no hay contacto de fricción entre metales dentro del resorte de aire, y la parte principal de desgaste es el airbag (que generalmente tiene una larga vida).
Buena resistencia a la fatiga: Las bolsas de aire de goma de alta calidad pueden soportar millones de ciclos de carga.
Autoprotección: incluso si la bolsa de aire se rompe accidentalmente, la máquina sólo se depositará lentamente,que por lo general no causa consecuencias catastróficas (en comparación con el fallo repentino del soporte hidráulico).
Diseño simplificado: puede sustituir a palancas mecánicas complejas o mecanismos de nivelación de enlaces.

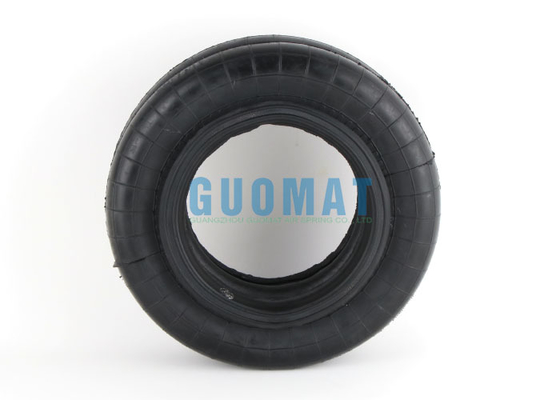

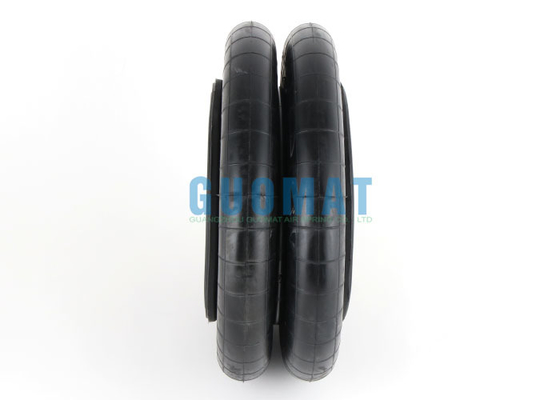

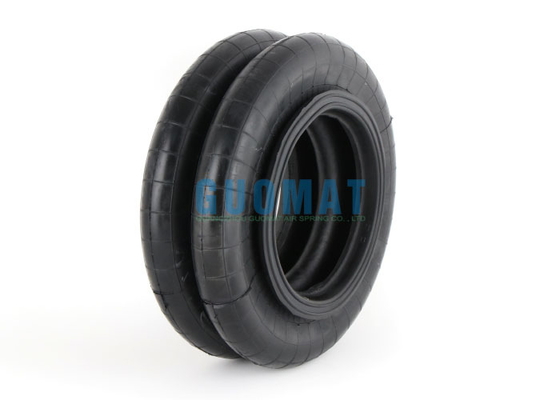

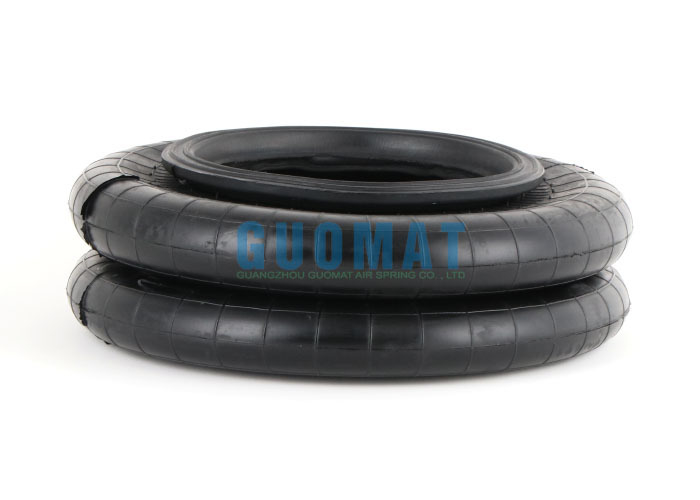

La imagen relacionada de GUOMAT 16X2 Air Rubber
