| Lugar de origen: | China |
| Nombre de la marca: | GUOMAT |
| Certificación: | ISO/TS16949:2009 |
| Número de modelo: | 1B8X4 |
| Cantidad de orden mínima: | 1PC |
|---|---|
| Detalles de empaquetado: | caja fuerte del cartón o como necesidad de los clientes |
| Tiempo de entrega: | 2-8 días del trabajo |
| Condiciones de pago: | T/T, Western Union, Paypal u otros |
| Capacidad de la fuente: | 1000pcs/week |
| Material: | Caucho, hierro | Contitech: | FS 120-10 |
|---|---|---|---|
| Garantía: | 12 meses | Peso: | 2,4 kilogramos |
| El otro nombre: | actuador del aire para la máquina | Capacidad de la presión: | PA de 0.2-0.8 M |
| Tornillo: | 2X3/8-16UNC | Entrada de aire: | 1/4 NPT |
| Pedernal: | W01-358-7564 | ||
| Alta luz: | Amortiguación de aire con resorte enrollada,primaveras del ayudante del aire |
||

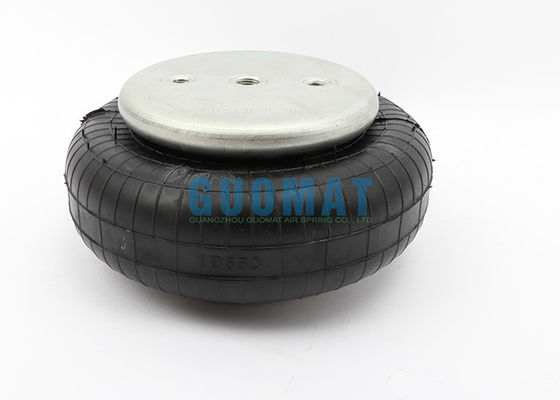

GUOMAT 1B8X4 refieren al pedernal W01-358-7564 y Goodyear 1B8-550 para la máquina
La descripción de producto de 1B8X4 refiere a W01-358-7564
Diámetro de la placa de la cubierta superior: 135m m
Número inferior del pistón: no
Diámetro inferior de la tapadera: 135m m
Distancia de centro del tornillo: 70m m
Agujero del gas de la distancia entre la nuez: 35 milímetros
Diente del tornillo de la placa de la cubierta superior (nuez): 2pcsX3/8-16UNC
Diente inferior del tornillo de la tapadera (nuez): 2pcsX3/8-16UNC
Bramidos de goma MAX Diameter (diámetro máximo): 230 milímetros
Diámetro natural de los bramidos de goma 210 milímetros
El movimiento de trabajo: Max 140 milímetros al MINUTO 50 milímetros
Altura comprimida: 50 milímetros
Entrada del agujero/de aire del gas: 1/4NPTF
| Tipos de | [De otros tipos] amortiguación de aire con resorte | Manija del ajuste de altura | no |
| Anchura W (milímetros) | 221 | Gama de la carga (kN) | 12,501〜 16,000 |
| Carga permisible (kN) | 13,1 | L1 de la longitud del hilo (milímetros) | -- |
| Altura del cuerpo principal h (milímetros) | 134 | Hilo nominal M (milímetros) | 10 |
| Propiedad | Funcionamiento estándar/a prueba de choques | Método de la instalación | 2 |
| Puerto del suministro de aire | 1/4 | Con o sin los topes | no |
| Directorio de RoHS | 10 | - | -- |
Los datos técnicos de 1B8X4 refieren a W01-358-7564
GUOMAT: 1B8X4
Fabricante de equipamiento original del OEM: FS 120-10 CI
ENTRADA DE AIRE 1/4 NPT:
Pedernal: W01-358-7564
Goodyear: 1B8-550
Contitech: FS120-10
La descripción de 1B8X4 refiere a W01-358-7564
No. de pedido de la asamblea.
Diseñe 116 bramidos de dos capas
Nueces ciegas, 1/4 NPT: W01-358-7564; W01 358 7564; W013587564
Nueces ciegas, 3/4 NPT: W01-358-7561; W01 358 7561; W013587561
Anillos de acero avellanados de la gota, 19/4 de los pernos, nueces, lavadoras: W01-358-7568; W01 358 7568; W013587568
Nueces ciegas con instalado 1/4 válvula W01-A72-7518 del tanque; W01 A72 7518; W01A727518
Bramidos de goma solamente: W01-358-0133; W01 358 0133; W013580133
Diseñe 117 altos bramidos
Nueces ciegas, 1/4 NPT: W01-358-7600; W01 358 7600; W013587600
Nueces ciegas, 3/4 NPT: W01-358-7602; W01 358 7602; W013587602
Anillos de acero avellanados de la gota, pernos de la fuerza 13/4, nueces, lavadoras: W01-358-7606; W01 358 7606; W013587606
1B8X4 refieren W01-358-7564 al USO NEUMÁTICO – VALORES CARACTERÍSTICOS ESTÁTICOS
| Fuerza F [lbf] | |||||
| Presión p [PSI] | 40 | 60 | 80 | 100 | Vol. V [adentro. ³] |
| H 4,50 adentro. /114.3M M | 728 | 1130 | 1570 | 1970 | 110 |
| H 4,00 adentro. /101.6M M | 905 | 1400 | 1940 | 2390 | 100 |
| H 3,50 adentro. /88.9M M | 1050 | 1610 | 2240 | 2740 | 90 |
| H 3,00 adentro. /76.2M M | 1170 | 1770 | 2450 | 3020 | 75 |
| H 2,50 adentro. /63.5M M | 1270 | 1900 | 2630 | 3260 | 57 |
AISLAMIENTO DE VIBRACIÓN – CARACTERÍSTICAS DINÁMICAS
| Presión p [PSI] | 40 | 60 | 80 | 100 | 120 | Vol. V [adentro. ³] | |
| Fuerza (carga) F [lbf] | 801 | 1.240 | 1.700 | 2.130 | 2.530 | 110 | |
| Tarifa c [lbf/in] de la primavera | 709 | 949 | 1.190 | 1.430 | 1.670 | 110 | |
| Frecuencia natural f0 [herzios] | 2,9 | 2,8 | 2,7 | 2,6 | 2,6 | 110 | |
| Altura H del diseño: recomendado 4,33 pulgadas, 3,54 pulgadas mínima | |||||||
DATOS DEL ORDEN DE COMPRA
| Tipo | Entrada de aire | No. de orden. | |
| con las placas prensadas |
1/4 NPT 0 adentro. excentrical |
||
| 57991256700090 | 20810735 | Y | C 1B8-560 | C 1B8-560 |
| 57991256800091 | 20810607 | Y | P 1B8-560 | P 1B8-560 |
| 57991256900091 | 20811403 | Y | P 1B8-550 | P 1B8-550 |
| 57991257000090 | 20811604 | Y | C 1B8-562 | C 1B8-562 |
| 57991257100090 | 20811605 | Y | C 1B8-564 | C 1B8-564 |
| 57991257200090 | 20811606 | Y | C 1B8-850 | C 1B8-850 |
| 57991262700090 | 20806174 | Y | C 1B8-550 | C 1B8-550 |
| 1B5-800 | 20469101 | N | 1B5-800 | 1B5-800 |
| 57991280000019 | 20095537 | Y | ENIDINE YI-1B5-800 | ENIDINE YI-1B5-800 |
| 57991280100000 | 20607917 | Y | GOODYEAR 1B5-801 | GOODYEAR 1B5-801 |
| 57991280100019 | 20095538 | Y | ENIDINE YI-1B5-801 | ENIDINE YI-1B5-801 |
| 1B5-810 | 20254245 | N | 1B5-810 | 1B5-810 |
| 57991281000019 | 20095539 | Y | ENIDINE YI-1B5-810 | ENIDINE YI-1B5-810 |
| 57991282000019 | 20095540 | Y | ENIDINE YI-1B5-820 | ENIDINE YI-1B5-820 |
| 57991282100019 | 20224307 | Y | ENIDINE YI-1B5-821 | ENIDINE YI-1B5-821 |
| 57991283100019 | 20095541 | Y | ENIDINE YI-1B6-831 | ENIDINE YI-1B6-831 |
| 1B6-833 | 20263189 | N | 1B6-833 | 1B6-833 |
| 57991283300019 | 20095542 | Y | ENIDINE YI-1B6-833 | ENIDINE YI-1B6-833 |
| 57991283400090 | 20806000 | Y | C 1B6-833 | C 1B6-833 |
| 1B6-835 | 20488587 | N | 1B6-835 | 1B6-835 |
| 57991283500019 | 20117074 | Y | ENIDINE YI-1B6-835 | ENIDINE YI-1B6-835 |
| 1B7-840 | 20680822 | N | 1B7-840 | 1B7-840 |
| 57991284000019 | 20095543 | Y | ENIDINE YI-1B7-840 | ENIDINE YI-1B7-840 |
| 57991285000000 | 20384830 | Y | 1B8-850 | 1B8-850 |
| 57991285000019 | 20095544 | Y | ENIDINE YI-1B8-850 | ENIDINE YI-1B8-850 |
| 57991286000019 | 20117076 | Y | ENIDINE YI-1B8-860 | ENIDINE YI-1B8-860 |
