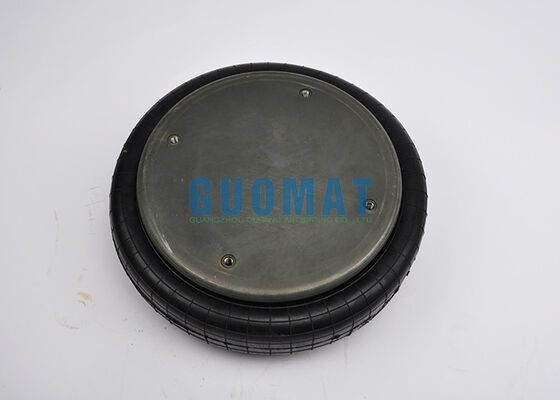

Entrada de aire industrial de la amortiguación de aire con resorte GUOMAT NO 1B53014 3/4 NPT del FS 530-14 Contitech
Especificaciones de GUOMAT 1B53014 y datos técnicos
Temperatura de funcionamiento: 57Cº a -54Cº
NO. DE GUOMAT: 1B53014 3/4
No. de la cruz: FS 530-14
Nuez del ❶/nuez de las persianas
Diente del tornillo de la placa de la cubierta superior (nuez): 4 pcsX 3/8-16UNC
Distancia de centro del tornillo de la placa de la cubierta superior: 158,8 milímetros
Diente inferior del tornillo de la tapadera (nuez): 4pcsX 3/8-16UNC
Distancia de centro del tornillo de la tapadera inferior: 158,8 milímetros
Agujero del gas de la distancia entre la nuez 79,4 milímetros
Entrada del agujero/de aire del gas del ❷/colocación del aire
Entrada del agujero/de aire del gas: 3/4 N P.T.F.
Tapadera del ❸
Diámetro de la placa de la cubierta superior (anchura): 289m m
Diámetro inferior de la tapadera (anchura): 289 milímetros
Bramidos del caucho del ❹
El caucho grita el diámetro natural 380 milímetros
El caucho grita el diámetro máximo: 406 milímetros
El caucho grita altura natural: 120 milímetros
El movimiento de trabajo: Max 160 milímetros al MINUTO 81 milímetros
Bloque de parachoques del ❺/bloque del almacenador intermediario
Sin bloque de parachoques
Aro de la faja del ❻/anillo de la faja
Con el aro de la faja: Sin el aro de la faja
|
Aislamiento de vibración - valor característico dinámico
Altura H del diseño: 5,91 pulgadas recomendadas, mínimo 4,72 pulgadas
|
| Presión p [PSI] |
40 |
60 |
80 |
100 |
120 |
Vol. V [in.3] |
| Fuerza (carga) [lbf] |
3840 |
5800 |
7820 |
9830 |
11800 |
685 |
| Tarifa de la primavera [lbf/in.] |
el an o 80 |
2590 |
3280 |
4060 |
4630 |
| Frecuencia natural [herzios] |
2,2 |
2,1 |
2,1 |
2,0 |
2,0 |
|
Usos neumáticos - características estáticas
Fuerza F [lbf]
|
| Presión p [PSI] |
40 |
60 |
80 |
100 |
120 |
Vol. V [in.3] |
| Altura H [en.] |
6,5 |
3340 |
5060 |
6840 |
8660 |
10500 |
740 |
| 6,0 |
3760 |
5690 |
7650 |
9660 |
11600 |
690 |
| 5,5 |
4140 |
6250 |
8380 |
10600 |
12700 |
650 |
| 5,0 |
4450 |
6680 |
8960 |
11300 |
13500 |
610 |
| 4,5 |
4720 |
7070 |
9460 |
11900 |
14300 |
560 |
| 4,0 |
4940 |
7380 |
9870 |
12400 |
14900 |
510 |
| 3,5 |
5120 |
7610 |
10200 |
12800 |
15300 |
450 |
| 3,0 |
5260 |
7810 |
10500 |
13100 |
15700 |
380 |
| 2,5 |
5350 |
7970 |
10700 |
13400 |
16000 |
300 |
Las clases usal de solo actuador del aire de la circunvolución
| Solo actuador del aire de la circunvolución |
| Todas las medidas están en el milímetro |
| GUOMAT NO. |
Contitech NO. |
Altura Min. Design |
Espacio de la instalación requerido |
Max. Stroke |
| |
|
|
|
|
| 1B53014 3/4 |
FS 530-14 |
51 |
420 |
134 |
| |
|
|
|
|
Descripción DE GUOMAT 1B53014 3/4:
El método tradicional de lecho fluidizado que humedece principalmente el cojín de goma, requiriendo una primavera de acero más alta. Sin embargo, fall de ambos métodos de la amortiguación de choque para cubrir las necesidades del usuario final. Sin embargo, la introducción “de sistema del aislamiento de la amortiguación de aire con resorte” del extranjero ha permitido el aislamiento bastante que la amortiguación de choque. Con su manera única de la conversión de energía, la vibración de la energía mecánica en energía interna, haciendo el 95 por ciento de la vibración se aísla, para alcanzar el efecto verdadero del aislamiento.
Diversos tipos de lecho fluidizado, según el peso total del lecho fluidizado para elegir la fuerza de sustentación apropiada de la amortiguación de aire con resorte, y el lecho fluidizado según la longitud y la anchura y la altura del diseño de una instalación específica, y de instalación conveniente de la amortiguación de aire con resorte, pero también hace la instalación de sistema del aislamiento es mucho más fáciles que instalando una primavera de acero.
El aislamiento del saco hinchable, allí es dos métodos de control. Uno es un grupo (generalmente 4 o 6) solo embalaje unidireccional de la válvula del saco hinchable, como un neumático de coche.
Las imágenes muestran que la información incluye:
Datos técnicos
Aislamiento de vibración - valores característicos dinámicos
Uso neumático - valores característicos estáticos
