Lugar de origen: | China |
Nombre de la marca: | GUOMAT |
Certificación: | ISO/TS16949:2009 |
Número de modelo: | 1B8X4 |
Cantidad de orden mínima: | 1PC |
---|---|
Detalles de empaquetado: | caja fuerte del cartón o como necesidad de los clientes |
Tiempo de entrega: | 2-8 días del trabajo |
Condiciones de pago: | T/T, Western Union, Paypal u otros |
Capacidad de la fuente: | 1000pcs/week |
Material: | Caucho, hierro | Goodyear: | 1B8-550 |
---|---|---|---|
Garantía: | 12 meses | Peso: | 2,4 kilogramos |
El otro nombre: | amortiguación de aire con resorte para la máquina | Capacidad de la presión: | PA de 0.2-0.8 M |
Tornillo: | 2X3/8-16UNC | Entrada de aire: | 1/4 NPT |
Pedernal: | W01-358-7564 | ||
Alta luz: | amortiguación de aire con resorte de goma 1b8 550,amortiguación de aire con resorte de goma 1b8 550,1b8 550 |

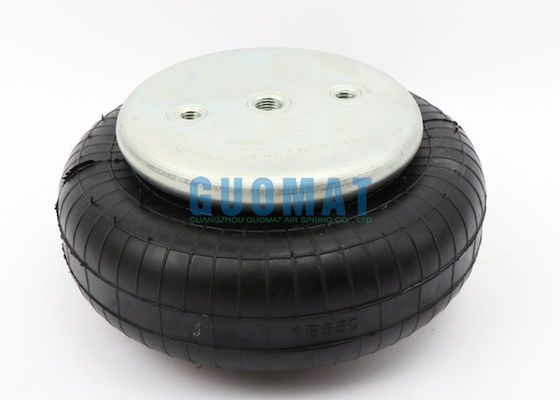

la amortiguación de aire con resorte de goma de 1B8-550 Goodyear refiere al actuador del aire del pedernal W01-358-7564 GUOMAT 1B8X4
Descripción:
GUOMAT 1B8X4 esta amortiguación de aire con resorte de goma es producido y montado por de goma y de acero naturales. Producido por la fábrica de GUOMAT, garantía de calidad, inspección estricta de la calidad, y elogiado por muchos clientes.
Puede substituir 1B8-550 Goodyear. El tamaño de GUOMAT 1B8X4 es lo mismo que 1B8-550 Goodyear.
La descripción de producto de 1B8X4 refiere a 1B8-550 Goodyear
Diámetro de la placa de la cubierta superior: 135m m
Número inferior del pistón: no
Diámetro inferior de la tapadera: 135m m
Distancia de centro del tornillo: 70m m
Agujero del gas de la distancia entre la nuez: 35 milímetros
Diente del tornillo de la placa de la cubierta superior (nuez): 2pcsX3/8-16UNC
Diente inferior del tornillo de la tapadera (nuez): 2pcsX3/8-16UNC
Bramidos de goma MAX Diameter (diámetro máximo): 230 milímetros
Diámetro natural de los bramidos de goma 210 milímetros
El movimiento de trabajo: Max 140 milímetros al MINUTO 50 milímetros
Altura comprimida: 50 milímetros
Entrada del agujero/de aire del gas: 1/4NPTF
Tipos de | [De otros tipos] amortiguación de aire con resorte 1B8-550 Goodyear | Manija del ajuste de altura | no |
Anchura W (milímetros) | 221 | Gama de la carga (kN) | 12,501〜 16,000 |
Carga permisible (kN) | 13,1 | L1 de la longitud del hilo (milímetros) | -- |
Altura del cuerpo principal h (milímetros) | 134 | Hilo nominal M (milímetros) | 10 |
Propiedad | Funcionamiento estándar/a prueba de choques | Método de la instalación | 2 |
Puerto del suministro de aire | 1/4 | Con o sin los topes | no |
Directorio de RoHS | 10 | - | -- |
Los datos técnicos de 1B8X4 refieren a 1B8-550 Goodyear
GUOMAT: 1B8X4
Fabricante de equipamiento original del OEM: FS 120-10 CI
ENTRADA DE AIRE 1/4 NPT:
Pedernal: W01-358-7564
Goodyear: 1B8-550
Contitech: FS120-10
La descripción de 1B8X4 refiere a 1B8-550 Goodyear
No. de pedido de la asamblea.
Diseñe 116 bramidos de dos capas
Nueces ciegas, 1/4 NPT: W01-358-7564; W01 358 7564; W013587564
Nueces ciegas, 3/4 NPT: W01-358-7561; W01 358 7561; W013587561
Anillos de acero avellanados de la gota, 19/4 de los pernos, nueces, lavadoras: W01-358-7568; W01 358 7568; W013587568
Nueces ciegas con instalado 1/4 válvula W01-A72-7518 del tanque; W01 A72 7518; W01A727518
Bramidos de goma solamente: W01-358-0133; W01 358 0133; W013580133
Diseñe 117 altos bramidos
Nueces ciegas, 1/4 NPT: W01-358-7600; W01 358 7600; W013587600
Nueces ciegas, 3/4 NPT: W01-358-7602; W01 358 7602; W013587602
Anillos de acero avellanados de la gota, pernos de la fuerza 13/4, nueces, lavadoras: W01-358-7606; W01 358 7606; W013587606
1B8X4 refieren al USO NEUMÁTICO de 1B8-550 Goodyear – VALORES CARACTERÍSTICOS ESTÁTICOS
Fuerza F [lbf] | |||||
Presión p [PSI] | 40 | 60 | 80 | 100 | Vol. V [adentro. ³] |
H 4,50 adentro. /114.3M M | 728 | 1130 | 1570 | 1970 | 110 |
H 4,00 adentro. /101.6M M | 905 | 1400 | 1940 | 2390 | 100 |
H 3,50 adentro. /88.9M M | 1050 | 1610 | 2240 | 2740 | 90 |
H 3,00 adentro. /76.2M M | 1170 | 1770 | 2450 | 3020 | 75 |
H 2,50 adentro. /63.5M M | 1270 | 1900 | 2630 | 3260 | 57 |
AISLAMIENTO DE VIBRACIÓN – CARACTERÍSTICAS DINÁMICAS
Presión p [PSI] | 40 | 60 | 80 | 100 | 120 | Vol. V [adentro. ³] | |
Fuerza (carga) F [lbf] | 801 | 1.240 | 1.700 | 2.130 | 2.530 | 110 | |
Tarifa c [lbf/in] de la primavera | 709 | 949 | 1.190 | 1.430 | 1.670 | 110 | |
Frecuencia natural f0 [herzios] | 2,9 | 2,8 | 2,7 | 2,6 | 2,6 | 110 | |
Altura H del diseño: recomendado 4,33 pulgadas, 3,54 pulgadas mínima |
DATOS DEL ORDEN DE COMPRA
Tipo | Entrada de aire | No. de orden. | |
con las placas prensadas |
1/4 NPT 0 adentro. excentrical |
GUOMAT tienen otras clases de amortiguación de aire con resorte:
1B7-540 | 20095505 | Y | 1B7-540 IND | 1B7-540 (única versión industrial 20551287) |
57991254000019 | 20095506 | Y | ENIDINE YI-1B7-540 | ENIDINE YI-1B7-540 |
1B7-540 | 20551287 | N | 1B7-540 PARA el MDC | 1B7-540 PARA MDC - México único |
1B7-541 | 20095507 | N | 1B7-541 | 1B7-541 |
57991254100019 | 20095508 | Y | ENIDINE YI-1B7-541 | ENIDINE YI-1B7-541 |
57991254200000 | 20095509 | Y | 1B7-542 | 1B7-542 |
57991254200019 | 20095510 | Y | ENIDINE YI-1B7-542 | ENIDINE YI-1B7-542 |
57991254300000 | 20095511 | Y | 1B7-543 | 1B7-543 |
1B7-544 | 20095512 | N | 1B7-544 | 1B7-544 |
57991254500090 | 20811602 | Y | C 1B7-541 | C 1B7-541 |
1B6-547 | 20310537 | N | 1B6-547 | 1B6-547 |
57991254700019 | 20310538 | Y | ENIDINE YI-1B6-547 | ENIDINE YI-1B6-547 |
57991254800090 | 20810733 | Y | C 1B7-540 | C 1B7-540 |
57991254900090 | 20810734 | Y | C 1B7-544 | C 1B7-544 |
1B8-550 | 20095515 | N | 1B8-550 | 1B8-550 |
57991255000019 | 20095516 | Y | ENIDINE YI-1B8-550 | ENIDINE YI-1B8-550 |
1B8-552 | 20095517 | N | 1B8-552 | 1B8-552 |
57991255200019 | 20095518 | Y | ENIDINE YI-1B8-552 | ENIDINE YI-1B8-552 |
1B8-553 | 20095519 | N | 1B8-553 | 1B8-553 |
57991255300019 | 20095520 | Y | ENIDINE YI-1B8-553 | ENIDINE YI-1B8-553 |
1B8-554 | 20095521 | N | 1B8-554 | 1B8-554 |
57991255400019 | 20095522 | Y | ENIDINE YI-1B8-554 | ENIDINE YI-1B8-554 |
1B8-555 | 20095523 | N | 1B8-555 | 1B8-555 |
1B8-556 | 20095524 | N | 1B8-556 | 1B8-556 |
1B8-560 | 20095526 | N | EXTENSIÓN 1B8-560 | EXTENSIÓN 1B8-560 |
57991256000019 | 20095527 | Y | ENIDINE YI-1B8-560 | ENIDINE YI-1B8-560 |
1B8-561 | 20095528 | N | ELEVACIÓN de AIRE 1B8-561 58124 | ELEVACIÓN de AIRE 1B8-561 58124 |
1B8-562 | 20095529 | N | 1B8-562 | 1B8-562 |
