el aire del movimiento de 115m m grita la amortiguación de aire con resorte de la suspensión enrollada doble del gas para el equipo industrial
Descripción de producto
| Marca |
GUOMAT/Neutral |
| Nombre |
Amortiguación de aire con resorte/muelle suspendedor del bramido del aire |
| Modelo no. |
2BM31062 |
| Número de referencia. |
M31062 |
| Color |
Negro |
| Plazo de expedición |
2-8 días laborables |
| Certificado |
ISO/TS16949: 2009 |
| Tamaño |
Estándar |
| MOQ |
1PCS |
Número de GUOMAT: 2BM31062
Número de referencia: M31026 M/31026
Medio: Aire comprimido
Operación: De efecto simple
Detalles técnicos
Diámetro de goma del bramido: 175m m
Diámetro de la placa de la cubierta superior: 153.5m m
Diámetro entre el perno (perno prisionero) en el top: 127m m
Diámetro inferior de la tapadera: 153.5m m
Diámetro entre el perno (perno prisionero) en parte inferior: 127m m
El movimiento de Woring: 75mm~190m m
Altura máxima: 190m m
Altura mínima: 75m m
Altura comprimida: 115m m
Perno (perno prisionero) en la placa de la cubierta superior: 4 PCS X M10
Perno (perno prisionero) en la tapadera inferior: 4 PCS X M10
Perno (perno prisionero): M10=25Nm
Entrada de aire/agujero del gas: G1/2=25Nm
Presión de funcionamiento: barra 0~8
Temperatura de funcionamiento: - 40℃~70℃
Parámetros técnicos 2BM31062
| Presión mínima 0 barras |
| Restauración de la altitud mínima ≤180N |
| Peso (con la tapadera) 2.6KG |
Usos del aislamiento de vibración - valores propios dinámicos
Altura H del diseño: 155m m, minuto 145m m
| ］ De la barra del ［de la presión P |
3 |
4 |
5 |
6 |
7 |
8 |
［del volumen V yo］ |
| ］ del ［KN de la carga |
2,7 |
3,7 |
4,7 |
5,7 |
6,7 |
7,8 |
2,0 |
| ］ del ［N/cm de la tiesura |
650 |
830 |
1015 |
1185 |
1360 |
1530 |
| ］ de los herzios del ［natural de la frecuencia |
2,5 |
2,4 |
2,3 |
2,3 |
2,3 |
2,2 |
Usos neumáticos - valores propios estáticos
］ del ［KN de la carga
| Presión P ］ de la barra del ［ |
3 |
4 |
5 |
6 |
7 |
8 |
［del volumen V yo］ |
| ］ Del milímetro del ［de la altura H |
170 |
2,2 |
3,0 |
3,8 |
4,7 |
5,6 |
6,5 |
2,1 |
| 150 |
2,8 |
3,9 |
4,9 |
6,0 |
7,1 |
8,2 |
1,9 |
| 130 |
3,5 |
4,7 |
5,9 |
7,1 |
8,4 |
9,7 |
1,7 |
| 110 |
4,1 |
5,4 |
6,8 |
8,2 |
9,6 |
11,1 |
1,4 |
| 90 |
4,7 |
6,3 |
7,9 |
9,5 |
11,1 |
12,8 |
1,1 |
Características de la amortiguación de aire con resorte enrollada del doble 2BM31062
- Operación sin fricción
- Gran efecto del aislamiento de vibración
- Ideal para el movimiento corto, altos usos de la fuerza
- Ningún mantenimiento o lubricación requirió
- Puede ser la instalación fácil

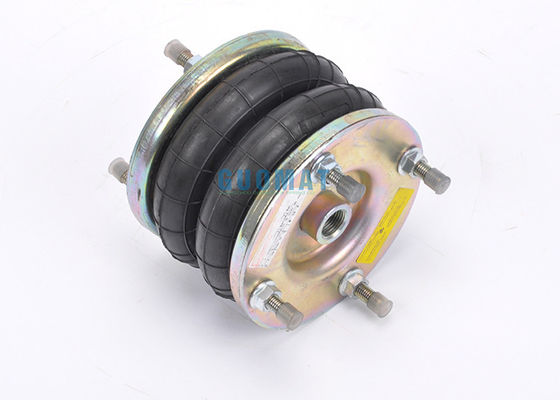

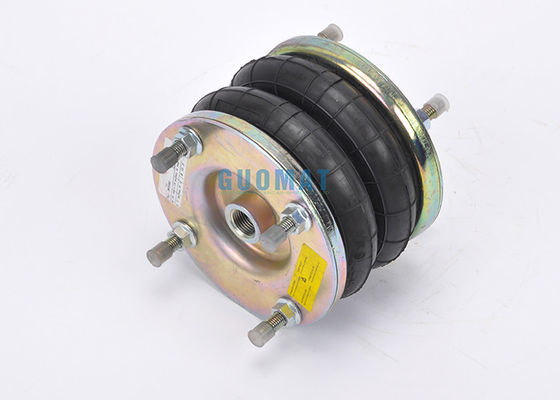

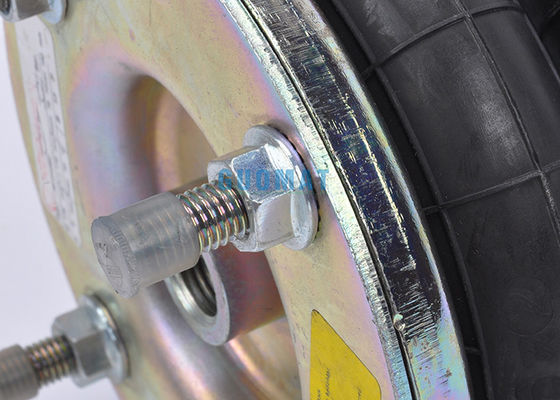

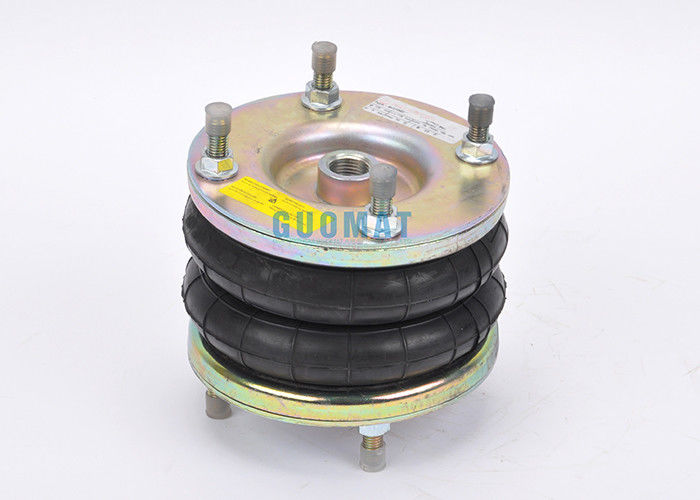

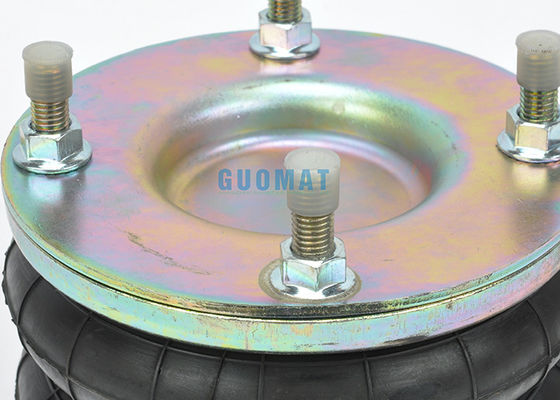

Imagen de producto
