| Lugar de origen: | Guangdong, China |
| Nombre de la marca: | GUOMAT |
| Certificación: | ISO/TS16949:2009 |
| Número de modelo: | 220-10 |
| Cantidad de orden mínima: | 6PCS |
|---|---|
| Precio: | $59.9-69.9/pc |
| Detalles de empaquetado: | Caja fuerte del cartón o como necesidad de los clientes |
| Tiempo de entrega: | 2-8 días del trabajo |
| Condiciones de pago: | L/C, T/T, Western Union |
| Capacidad de la fuente: | 1000pcs/week |
| Nombre de producto: | Muelle suspendedor del aire enrollado doble | Material de la primavera: | Caucho + Acero |
|---|---|---|---|
| Garantía: | 1 año | Tipo de la primavera: | Tipo aireado |
| Max Dia de goma.: | 250m m | Diámetro de la placa.: | 161m m |
| Tamaño que embala: | los 24*24*24cm | Tipo del agujero del gas: | 1/4NPTF, G 3/4 |
| Alta luz: | amortiguación de aire con resorte de 161m m Dia. Industrial,Solo industrial de la amortiguación de aire con resorte enrollado,Amortiguación de aire con resorte industrial de Contitech FS 200-10 |
||

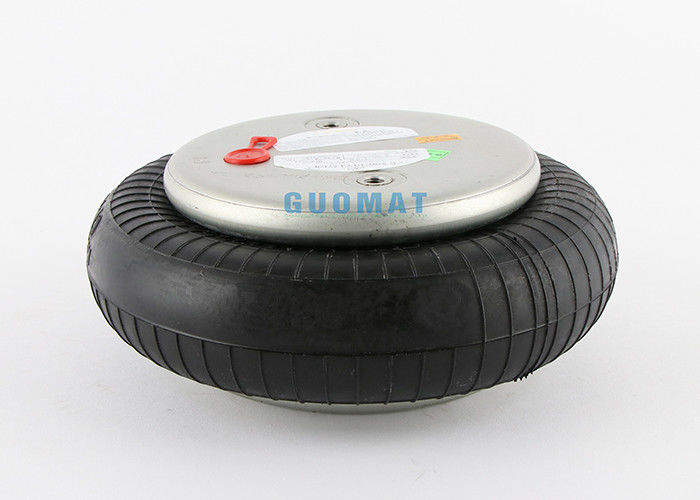

Contitech FS 200-10 ci del estilo continental de los bramidos, sola amortiguación de aire con resorte enrollada industrial
Especificación de producto
El OS del ci G1/4 G3/4 del FS 200-10, grita la amortiguación de aire con resorte industrial de Stype, solo haber enrollado, los 200cm Aiea eficaz sq, 89 milímetros Max Stroke, placa prensada de la gota, hilos de montaje femeninos
Datos técnicos de la amortiguación de aire con resorte del FS 200-10
Datos de la tapadera del FS 200-10
Diámetro de la placa de la cubierta superior: 161m m
Entre la distancia roscada del agujero: 89m m
Entre el agujero y la distancia roscados del agujero de aire: 38.1/44.5m m
Diámetro inferior de la tapadera: 161m m
Nueces ciegas del FS 200-10
Atornille (nueces) en la placa de la cubierta superior: 2XM8
Atornille (nueces) en la tapadera inferior: 2XM8
Atornille (nueces) la profundidad M8: 15m m
M8=25Nm
Bramidos de goma del FS 200-10
Bramidos de goma MAX Diameter: 250m m
Movimiento de trabajo del FS 200-10
El movimiento de trabajo: 51mm~140m m
La altura máxima: 140m m
La altura mínima: 51m m
La altura comprimida: 89m m
Entrada de aire del FS 200-10/agujero del gas
Entrada de aire/agujero del gas: G 1/4 G 3/4
G 1/4=25 nanómetro
G 3/4=25 nanómetro
Orden Infromation
| NO. | Tipo | No. de orden. |
| 1 | Bramido de goma | --- |
| 2 |
Con la entrada superior de la placa y de aire G3/4 La excentricidad del puerto de entrada es 38.1m m |
--- |
| 3 |
Con la entrada superior de la placa y de aire G1/4 La excentricidad del puerto de entrada es 44.5m m |
--- |
| 4 | Con la placa, el bloque del almacenador intermediario y la entrada superiores G1/4 el puerto del aire, excentricidad del puerto de entrada es 44.5m m |
--- |
| 5 | Con la placa de acero inoxidable, toma de aire G3/4 la boca, excentricidad del puerto de entrada es 38.1m m |
--- |
Parámetro técnico
Min Pressure: 0 barras
Fuerza de la restauración a la altura mínima: ≤ 200 N
Peso total (tapadera incluyendo): 2,3 kilogramos
Usos del aislamiento de vibración - valores propios dinámicos
Altura H del diseño: 110 milímetros recomendaron, mínimo de 90 milímetros
| Presión P [barra] | 3 | 4 | 5 | 6 | 7 | 8 | Volumen V [l] |
| Fuerza (carga) F [KN] | 5,5 | 7,5 | 9,6 | 11,9 | 14,0 | 15,7 | 2,7 |
| Tiesura de la primavera [N/cm] | 1500 | 2050 | 2600 | 3150 | 3700 | 4250 | 2,7 |
| Frecuencia natural [herzios] | 2,6 | 2,6 | 2,6 | 2,6 | 2,6 | 2,6 | 2,7 |
Usos neumáticos - valores propios estáticos
Fuerza F [KN]
| Presión P ］ de la barra del ［ | 3 | 4 | 5 | 6 | 7 | 8 | ［del volumen V yo］ | |
| ］ Del milímetro del ［de la altura H | 120 | 4,5 | 6,2 | 8,2 | 10,4 | 12,1 | 13,8 | 2,8 |
| 110 | 5,5 | 7,5 | 9,6 | 11,9 | 14,0 | 15,7 | 2,6 | |
| 100 | 6,3 | 8,6 | 11,0 | 13,4 | 15,5 | 17,5 | 2,4 | |
| 90 | 7,0 | 9,4 | 12,1 | 14,6 | 17,0 | 19,2 | 2,2 | |
| 80 | 7,6 | 10,2 | 13 | 15,7 | 18,2 | 20,6 | 1,9 | |
| 70 | 8,1 | 10,9 | 13,6 | 16,5 | 19,3 | 21,9 | 1,6 | |
| 60 | 8,5 | 11,3 | 14,2 | 17,1 | 20,1 | 23,0 | 1,3 | |
Introducción de amortiguación de aire con resorte de goma de Contitech
La amortiguación de aire con resorte de goma es ampliamente utilizada en el equipo de la fabricación de papel, la maquinaria de cuero, la tabla vibrante, el equipo de la materia textil, la explotación minera, la maquinaria y otras industrias. La amortiguación de aire con resorte de goma usada en el equipo industrial se divide áspero en de una sola capa, doble-capa, y las amortiguaciones de aire con resorte de la tres-capa según el número de capas de sus cuerpos de goma.
Cuando los trabajos de goma del saco hinchable, la cavidad interna se llenan de aire comprimido para formar una columna del aire comprimido. Con el aumento de la carga de la vibración, la altura de las disminuciones de la primavera, el volumen de la cavidad interna disminuye, la tiesura de los aumentos de la primavera, y la sección de rodamiento eficaz de los aumentos internos de la columna del aire de la cavidad, y la fuerza de sustentación de los aumentos de la primavera en este tiempo. Cuando la carga de la vibración disminuye, la altura de los aumentos de la primavera, el volumen de los aumentos internos de la cavidad, la tiesura de las disminuciones de la primavera, la sección de rodamiento eficaz de las disminuciones internas de la columna del aire de la cavidad, y la fuerza de sustentación de las disminuciones de la primavera. De esta manera, dentro del movimiento eficaz de la amortiguación de aire con resorte, la altura, el volumen interno de la cavidad, y la fuerza de sustentación de la amortiguación de aire con resorte tienen transmisión lisa y flexible con el aumento y la disminución de la carga de la vibración, y el control de gran eficacia de la amplitud y de la carga de la vibración ocurre. La fuerza de la tiesura y de sustentación de la primavera puede también ser ajustada aumentando o disminuyendo el periodo de inflación, y una cámara de aire auxiliar se puede también atar para alcanzar el ajuste automático.
Imagen de producto
