| Lugar de origen: | Guangdong, China |
| Nombre de la marca: | GUOMAT |
| Certificación: | ISO/TS16949:2009 |
| Número de modelo: | FD330-22 |
| Cantidad de orden mínima: | 6 piezas |
|---|---|
| Precio: | $59.9-159.9/pc |
| Detalles de empaquetado: | Caja de cartón fuerte o según las necesidades de los clientes |
| Tiempo de entrega: | 2-8 días laborales |
| Condiciones de pago: | LC, T/T, Western Union |
| Capacidad de la fuente: | 1000PCS/SEMANA |
| Material: | Caucho y Acero | Garantía: | 12 meses |
|---|---|---|---|
| Muestra y OEM: | Disponible | Operación: | lleno de gas |
| Número de OEM: | FD 330-22 CI | Peso: | 4,8 kg |
| Agujero de gas: | G1/4 | Suspensión de aire: | Muelle neumático Contitech |
| Alta luz: | Amortiguación de aire con resorte de caucho Contitech FD 330-22,amortiguación de aire con resorte de caucho de doble convolución |
||

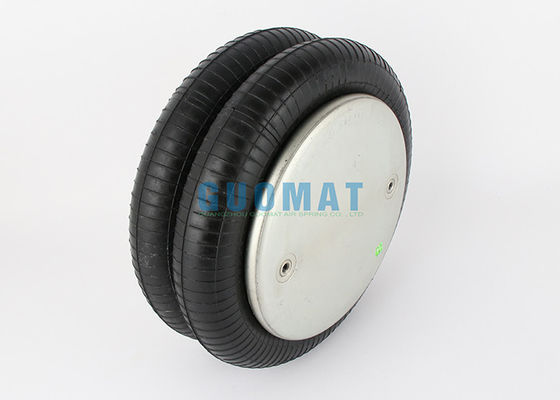

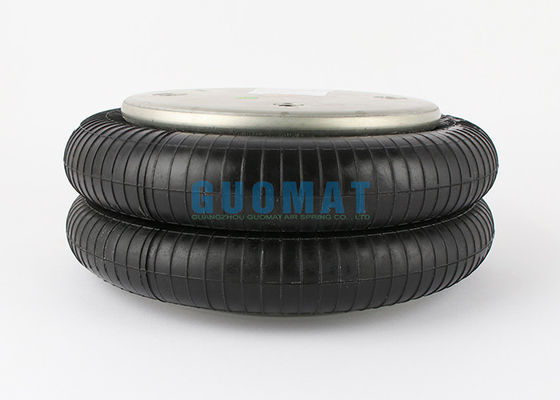

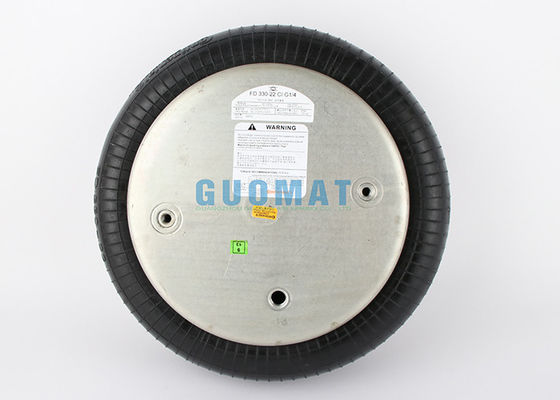

Contitech FD 330-22 CI Actuador de aire de doble convolución G1/4 Conexión de aire Amortiguación de aire con resorte de goma
Descripción detallada paraContitech FD330-22
Fabricante: Contitech
Número de pieza: FD 330-22 CI G1/4
Garantía: 12 meses
Material: caucho y acero
De color negro
Pago: LC/TT/Western Union/PayPal
Paquete: Cartón marrón fuerte
Tiempo de entrega: entre 2 y 8 días hábiles después de recibir el pago
Método de envío: por mar, por aire, por expreso (DHL/UPS/EMS/Fedex)
Datos técnicos
|
1 |
Diente superior del tornillo (tuerca) |
2xM8-15mm |
|
2 |
Diámetro de la placa de cubierta superior |
228 mm |
|
3 |
Diámetro de la placa de cubierta inferior |
228mm |
|
4 |
Distancia del centro del tornillo |
157,5 mm |
|
5 |
Agujero de gas |
G1/4 |
|
6 |
Diente inferior del tornillo (tuerca) |
2xM8-15mm |
|
7 |
Fuelle de goma Diámetro MÁX. |
325mm |
|
8 |
El trazo |
75-305mm |
|
9 |
Peso total con placas sujetas |
4,8 kg |
|
10 |
Ancho de montaje requerido |
340 mm |
Aislamiento de vibraciones: valores característicos dinámicos
Altura de diseño H: recomendado 240 mm, mínimo 220 mm
| Presión P ［bar］ | 3 | 4 | 5 | 6 | 7 | 8 | Volumen V ［I］ |
| Fuerza (Carga) ［KN］ | 10 | 13.3 | 16.7 | 20.6 | 24.1 | 27.6 | 12 |
| Tasa de resorte ［N/cm］ | 156 | 190 | 221 | 252 | 283 | 314 | |
| Frecuencia natural ［Hz］ | 2.0 | 1.9 | 1.8 | 1.8 | 1.7 | 1.7 |
Aplicación neumática: valores característicos estáticos
Fuerza F [kN]
| Presión P ［bar］ | 3 | 4 | 5 | 6 | 7 | 8 | Volumen V ［I］ | |
| Altura H ［mm］ | 265 | 7.97 | 10.8 | 13.5 | 16.9 | 19.7 | 22.7 | 13 |
| 220 | 11.3 | 15.2 | 18.9 | 23.1 | 26,9 | 30.8 | 11 | |
| 180 | 13.6 | 18.2 | 22.7 | 27.5 | 32 | 36.5 | 8.8 | |
| 140 | 15.4 | 20.5 | 25,5 | 31.1 | 36.3 | 41.3 | 6.8 | |
| 100 | 16.8 | 22.1 | 27.8 | 34.1 | 39.8 | 45 | 4.8 | |
Instrucciones de servicio
M8: máx. 25 Nm
G1/4: máx. 25 Nm
Tipos comunes de cámaras de aire de doble espiral
FD 330-22 363 ;FD330-22 363
Cada cámara de aire estándar consta de 4 capas
•La capa interna que en realidad contiene el aire.
•La primera capa de caucho reforzado con tela aplicada
en un ángulo específico.
•La segunda capa de caucho reforzado con tela que
se coloca en un ángulo específico con respecto a la primera capa.
•La funda para proteger las telas al bies.
