1B8X4 Actuadores de aire envueltos de caucho único con resortes de aire de piedra de fuego W01-358-7564

Datos del producto:

Lugar de origen:	Guangzhou, China
Nombre de la marca:	GUOMAT
Certificación:	ISO/TS16949, ISO9001
Número de modelo:	1B8X4

Pago y Envío Términos:

Cantidad de orden mínima:	5 piezas
Precio:	USD49.9-59.9/PC
Detalles de empaquetado:	Caja de cartón fuerte o como requerimiento de los clientes
Tiempo de entrega:	3-7 días hábiles
Condiciones de pago:	L/C, T/T, Western Union u otros
Capacidad de la fuente:	1000 piezas/semana

Contacto

Descripción detallada del producto

Función:	Reducir el choque	La llave:	Se trata de una pieza de piedra de fuego.
Código del SH:	8708809000	Garantía:	12 meses
Tipo:	Cargadas de gas	- ¿Qué es eso?:	1B8-550
Max.diameter:	Las demás:	Altura del golpe:	50 mm a 140 mm
Resaltar:	1B8X4 Primavera de aire de piedra de fuego , La fuente de aire Firestone W01-358-7564

1B8X4 Actuadores de aire envueltos de caucho único con resortes de aire de piedra de fuego W01-358-7564

Referencia No.

No de referencia cruzada

Piedra de fuego.W01-358-7564 No se puede excluir
Piedra de fuego.W01 358 7564
Piedra de fuego.013587564

Goodyear: 1B8-550
Goodyear: 1B8 550
Goodyear: 1B8550

Contitech: FS120-10
Contitech: FS120 10
Contitech: FS12010

Especificaciones y parámetros técnicos detallados:AIRSUSTECH 1B8×4

Nueces y nueces ciegas

Dentes de tornillo de la placa superior: 2×3/8-16UNC
La distancia del centro del tornillo de la placa superior de la cubierta: 70 mm
Dientes de tornillo de la placa de la cubierta inferior: 2 × 3/8-16UNC
La distancia del centro del tornillo de la placa de la cubierta inferior: 70 mm

Los accesorios para orificios de aire/entrada de aire/aire

Se aplicará el método de calibración de la presión en el interior de la válvula.
Distancia entre el orificio de aire y el tornillo: 35 mm

Placa de cubierta

Diámetro de la placa superior: 135 mm
Diámetro de la cubierta inferior: 135 mm

Las demás:

Diámetro de las bocas de caucho: 200 mm
Max. OD: 230 mm
Trazado: de 50 mm a 140 mm

Bloqueo del parachoques

No hay bloque de parachoques.

Enlace de cinturón/Enlace de cinturón

Sin bucle de cinturón

Presión mínima: 0 bar
Fuerza de retorno a la altura mínima: ≤ 200N
Peso total con placas sujetas: 2,0 kg

Aislamiento de las vibraciones - valores de las características dinámicas
Alturas de diseño H: 110 mm recomendadas y 90 mm mínimas

Presión p[bar]	3	4	5	6	7	8	Vol. V[l]
Fuerza (carga) [KN]	3.9	5.3	6.8	8.3	9.6	10.9	1.8
Velocidad del resorte [N/cm]	1335	1620	1925	2230	2535	2840
Frecuencia natural [Hz]	2.9	2.8	2.7	2.6	2.6	2.6

Valores de las características estáticas de aplicación neumática
Fuerza F[KN]

Presión p [bar]		3	4	5	6	7	8	Vol. V [l]
Alturas H[mm]	120	3.1	4.3	5.6	6.9	8.0	9.2	1.9
	110	3.9	5.3	6.8	8.3	9.6	10.9	1.8
	100	4.5	6.1	7.9	9.7	11.0	12.4	1.7
	90	5.0	6.8	8.9	10.8	12.2	13.8	1.5
	80	5.5	7.4	9.7	11.6	13.3	15.0	1.3
	70	5.9	7.9	10.3	12.3	14.2	16.0	1.1
	60	6.3	8.2	10.7	13.0	15.0	17.0	0.9

Estilo Firestone 116 Primavera de aire enroscada

Descripción		Orden de Asamblea No.
Estilo 116	Nueces ciegas, 1/4 NPT	W01-358-7564 No se puede excluir
Estilo 116	Nueces ciegas, 3/4 NPT	W01-358-7561 Las condiciones de las ayudas
Dos Ply Bellows	Anillos de perlas de acero contrafundido, pernos 13/4, tuercas, válvulas	W01-358-7568: las condiciones de los productos
	Noces ciegas con válvula de tanque 1/4 instalada	Se aplicará el procedimiento siguiente:
	Solo fuelle de caucho	W01-358-0133 Las condiciones de las ayudas

Diámetro de la placa: 5,31 pulgadas / 135 mm
Corseta máxima: 4 pulgadas / 101 mm
Altura máxima: 6 pulgadas / 152 mm
Altura mínima: 2 pulgadas / 51 mm
Conexión aérea: 1/4 NPT
Materiales de las agujas: NR
El hilo de montaje: 2x3/8-16 UNC
Estilo: 116
Las condiciones de ensayo de las pruebas de ensayo deberán ser las siguientes:
Altura máxima de trabajo recomendada: 5,1 pulgadas / 130 mm
Diámetro máximo: 5,31 pulgadas / 231 mm Carga máxima: 3,41 psi / 16,55 kN

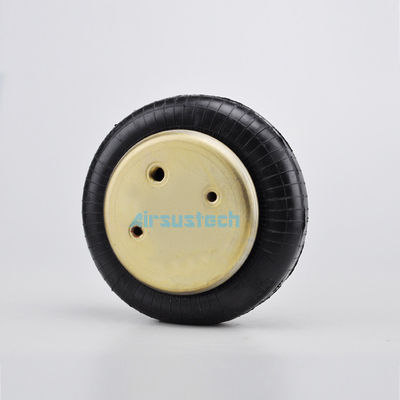

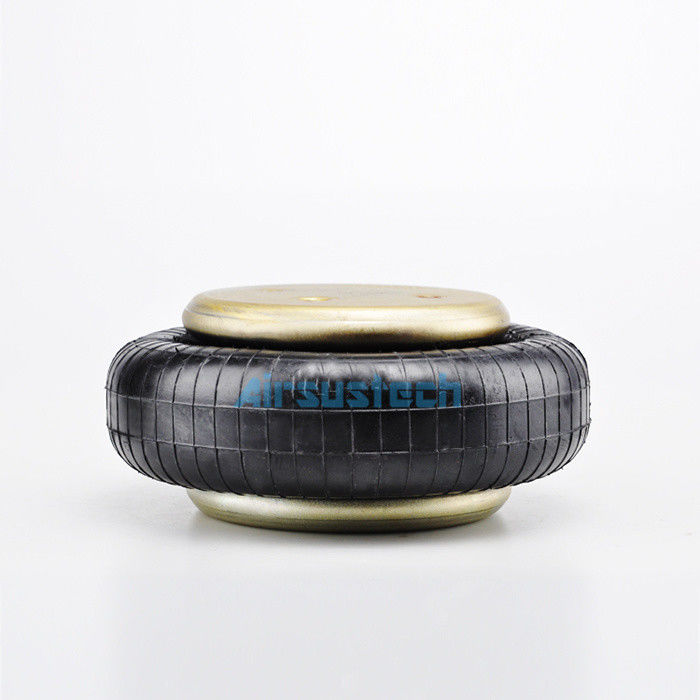

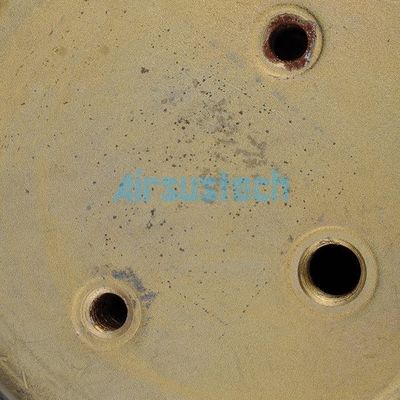

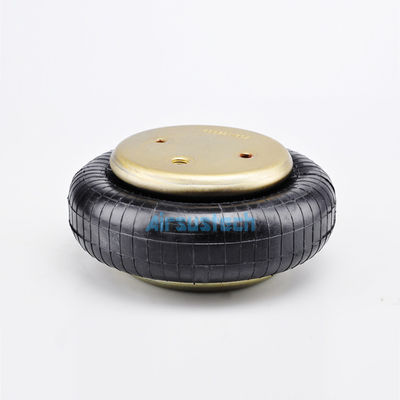

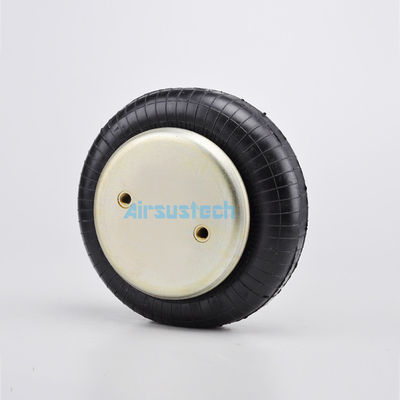

La imagen relacionada de 1B8×4

1B8X4 Actuadores de aire envueltos de caucho único con resortes de aire de piedra de fuego W01-358-7564 0
