166 mm de altura de caucho de aire de resorte M10 doble globo de aire enroscado para actuadores de eje rotativo

166 mm de altura de caucho de aire de resorte M10 doble globo de aire enroscado para actuadores de eje rotativo

Introducción del producto
El número GUOMAT: 2H160166P
Garantización: 1 año
Nombre del producto: Primavera de aire industrial
Convoluciones: 2
Método de conexión: conexión de brida
Material: caucho y acero inoxidable
Muestra: Sí
Tiempo de entrega: 2-8 días hábiles
Tipo: llenado de gas

Datos técnicos
Diámetro nominal: 100 mm
Compresión mínima: 82 mm
Extensión de seguridad: 190 mm
Cambio de velocidad total: 108 mm
Diámetro exterior máximo (0,7 MPa): 175 mm
Altura natural: 166 mm
Ancho de la cubierta: 160 mm
Distancia central entre los agujeros roscados: 135 mm



Muelle de aire para actuadores de eje giratorio
Los resortes de aire se pueden integrar eficazmente en los actuadores de eje rotativo para mejorar el rendimiento, reducir la vibración y mejorar la precisión en los sistemas de movimiento de rotación.
(1) Amortización de vibraciones y absorción de golpes
Problema: Los actuadores rotativos (por ejemplo, en robótica, control de válvulas o automatización industrial) a menudo experimentan vibraciones de torsión o cambios repentinos de carga, lo que conduce a desgaste mecánico o errores de posicionamiento.
Solución: los resortes de aire montados axialmente o radialmente absorben las vibraciones de alta frecuencia y amortiguan las cargas de choque (por ejemplo, paradas/reversiones repentinas).

(2) Asistencia del par y compensación de la carga
Problemas: Las cargas giratorias pesadas (por ejemplo, válvulas grandes, anillos giratorios de grúa) requieren un par elevado, lo que hace que los actuadores se esfuercen.
Solución: los resortes de aire precargados en la dirección de rotación compensan las cargas estáticas, reduciendo la demanda de potencia del actuador.

(3) Eliminación de las reacciones adversas
Problemas: los engranajes o los enlaces en los sistemas rotativos producen una reacción negativa, lo que reduce la precisión.
Solución: Un muelle de aire aplica una presión radial constante a los rodamientos o engranajes, manteniendo el contacto y minimizando el juego.

(4) Compensación por desalineación
Problema: La desalineación del eje debido a la expansión térmica o los errores de montaje causa la unión.
Solución: los resortes de aire compatibles lateralmente permiten una ligera flotación radial/axial manteniendo la transmisión del par.
Ejemplo: los rodillos de la fábrica de papel con ejes acoplados a resorte de aire toleran la deriva térmica sin doblarse.

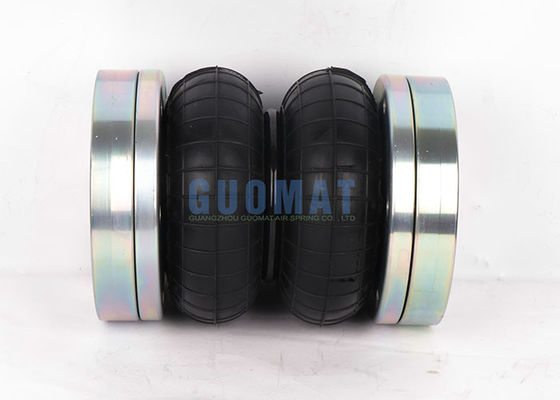

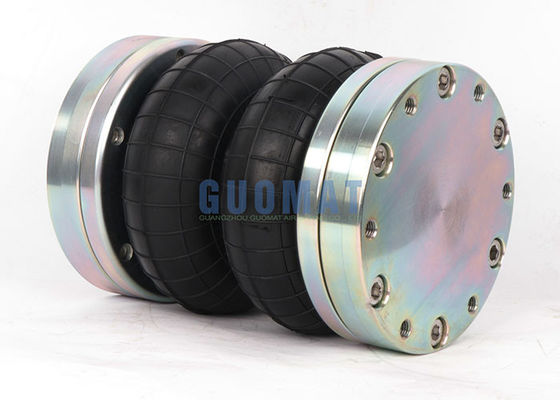

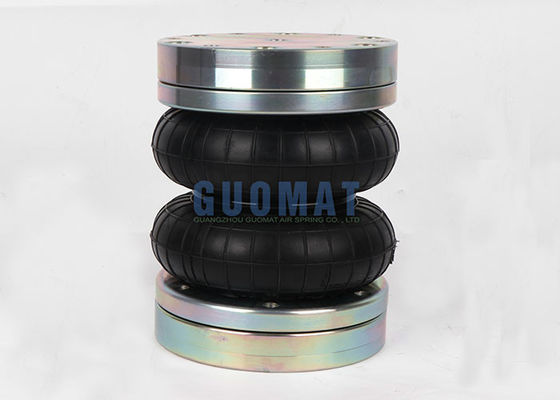

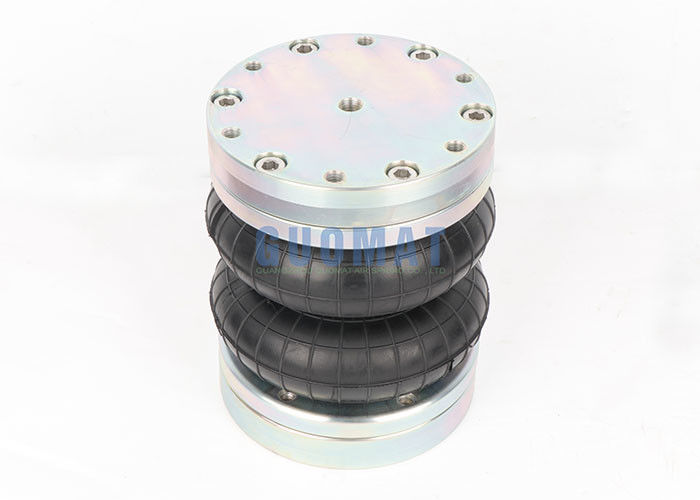

Imagen del producto
