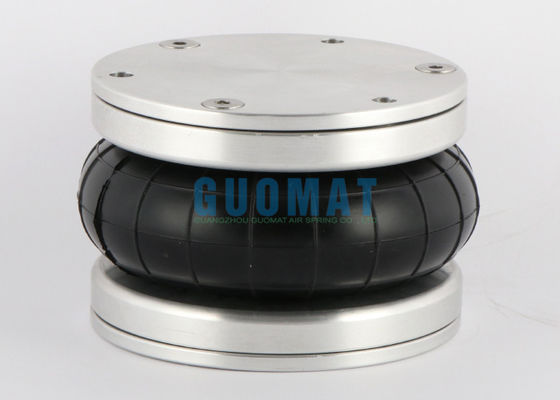

4 1/2 "x1 cubierta de aluminio de aire de resorte FS 44-5 Contitech Actuador de aire de caucho bolsas de aire industriales
Descripción del producto
Fabricante: GUOMAT
Parte no.: 1B4.5X1P
Número de pieza de Contitech: FS44-5
Número de pieza Contitech: FS 44-5
Número de pieza de Contitech: FS44-5 DI
Número de la pieza Contitech: FS 44-5 DI
El número de la pieza Contitech: FS44-5 DI G3/8
El número de la pieza de Contitech: FS 44-5 DI G3/8
El número de la pieza de Contitech: FS44-5 DI G3/8 M6
Número de pieza de Contitech: FS 44-5 DI G3/8 M6
El número de la pieza Firestone: W01-R58-4050
El número de la pieza Firestone: W01 R58 4050
El número de la pieza Firestone: W01R584050
Datos técnicos
Las cubiertas superior e inferior del muelle de aire GUOMAT 1B4.5X1P tienen un diámetro de 110 mm, tres agujeros roscados M6, la distancia central entre los agujeros roscados es de 93 mm, el agujero de aire es G3/8,situado en el centro de la cubierta superiorEl diámetro exterior máximo del muelle de aire es de 125 mm, la altura máxima es de 90 mm, la altura mínima es de 50 mm y la altura comprimida es de 40 mm.
Aplicación neumática valores de las características estáticas
Fuerza F (kN)
| Presión P |
Barras |
3 |
4 |
5 |
6 |
7 |
8 |
Vol.V (I) |
| Alturas H (mm) |
80 |
1.02 |
1.44 |
1.87 |
2.3 |
2.75 |
3.2 |
0.32 |
| 70 |
1.58 |
2.15 |
2.7 |
3.3 |
3.88 |
4.5 |
0.27 |
| 60 |
2.17 |
2.89 |
3.62 |
4.34 |
5.08 |
5.85 |
0.22 |
Cómo comprar un muelle de aire de tamaño adecuado
1Determinar el tipo de resorte de aire
Los muelles de aire se dividen principalmente en los siguientes tipos:
Muelle de aire de bolsa (por ejemplo, bolsas de aire para uso individual, adecuadas para sistemas de suspensión)
Muelle de aire de manga (con carcasa metálica, comúnmente utilizada en automóviles o absorción de golpes industriales)
Muelle de aire de membrana (concepto plano, utilizado en escenarios de espacio limitado)
Sugerencia de selección: elija el tipo adecuado según el lugar y el propósito de la instalación.
2. Parámetros de tamaño clave
Antes de comprar, deben medirse o confirmarse las siguientes dimensiones (por lo general, las unidades son milímetros o pulgadas):
(1) Tamaño de la instalación
Diámetro interno (ID): Diámetro del orificio del perno o soporte de montaje de la bolsa de aire.
Diámetro exterior (OD): Diámetro máximo de la bolsa de aire después de inflarse, asegurando que no interfiere con los componentes circundantes.
Altura (altura libre y altura de trabajo):
Altura libre: la altura natural cuando no está inflada.
Alturas de funcionamiento: Alturas de uso normal después del inflado (que afectan a la carrera y a la capacidad de carga).
(2) Derrame cerebral
El rango límite de compresión/extensión de las bolsas de aire deberá cumplir los requisitos de movimiento en las aplicaciones reales.
(3) Capacidad de carga
Se seleccionará el rango de carga adecuado en función del peso del equipo (por ejemplo, si un solo airbag necesita soportar 200 kg, se seleccionará un modelo con una carga nominal ≥ 200 kg).
La verdadera imagen de GUOMAT 1B4.5X1P Single Air Spring
