FD 614-26 Contitech Fuelle de suspensión neumática de brida 14"1/2x2 Fuelle de aire de goma para máquina de fabricación de cartón

FD 614-26 Contitech Muelle neumático de brida 14"1/2x2 Fuelle de aire de goma para máquina de fabricación de cartón

Información del producto

Marca: GUOMAT

Nombre del artículo: Muelle neumático de fuelle doble GUOMAT

Modelo No.: 14.5X2

Garantía: 1 año

Material: Goma + Aluminio

Firestone: W01R584064

Contitech: FD 614-26 DS

Norgren: M/31142

Dunlop: SP1556

MOQ: 6 piezas

Embalaje: Embalaje de cartón

Números OEM

Datos técnicos

Altura de diseño: 250 mm
Altura máxima: 340 mm
Altura mínima: 75 mm
Diámetro de la cubierta: 310 mm
Hilo de rosca: M10
Distancia entre centros de rosca: 282,5 mm
Diámetro exterior máximo: 400 mm

Los muelles neumáticos de brida se utilizan en máquinas para fabricar cartón

1. Escenarios de aplicación principales

(1) Unidad de troquelado
Función: Se generará un fuerte impacto y vibración al troquelar cartón.

Aplicación: Los muelles neumáticos de brida se instalan debajo del troquel de corte como elemento amortiguador para absorber la fuerza del impacto, reducir la vibración del equipo y proteger las herramientas y los cojinetes de precisión.

Ventajas: En comparación con los muelles metálicos, la amortiguación de los muelles neumáticos es ajustable y puede satisfacer los requisitos de troquelado de cartones de diferentes grosores.

(2) Sistema de alimentación y transporte
Función: Al alimentar papel a alta velocidad, es necesario mantener el cartón transportado suavemente para evitar atascos o desalineaciones.

Aplicación: Los muelles neumáticos de brida se utilizan para soportar cintas transportadoras o soportes de rodillos, ajustar la altura mediante presión de aire, compensar las tolerancias mecánicas y garantizar el transporte suave del cartón.

Ventajas: Respuesta dinámica rápida y reducción de la desviación del cartón causada por la vibración.

(3) Unidad de plegado y encolado
Función: El mecanismo de plegado necesita controlar con precisión la presión para evitar el aplastamiento del cartón.

Aplicación: Los muelles neumáticos proporcionan una fuerza de soporte controlable, equilibran la presión del brazo de plegado y se adaptan a diferentes grosores de cartón (como papel corrugado o cartón).

Ventajas: Presión de aire ajustable para evitar daños por sobrepresión a los materiales.

(4) Apilador
Función: Los cartones terminados deben bajarse lentamente y ser a prueba de golpes al apilar.

Aplicación: Los muelles neumáticos de brida se instalan debajo de la plataforma de apilamiento para absorber el impacto de la caída de los cartones, reducir el ruido y la fatiga estructural.

Ventajas: Prolongar la vida útil del equipo y reducir los costos de mantenimiento.

2. Ventajas de los muelles neumáticos de brida
Control de altura preciso: Mediante el ajuste de la presión de aire, puede adaptarse a diferentes grosores de cartón o requisitos de proceso.

Absorción de impactos y reducción de ruido: Reducir la vibración durante el funcionamiento a alta velocidad y mejorar la estabilidad del equipo (especialmente importante para las máquinas de troquelado de alta precisión).

Larga vida útil: Sin problemas de fatiga del metal, resistencia al desgaste y a la corrosión, adecuado para entornos húmedos o polvorientos en fábricas de cartón.

Fácil mantenimiento: Diseño modular, fácil reemplazo y reducción del tiempo de inactividad.

3. Recomendaciones de selección
Requisitos de carga: Seleccione la capacidad de carga del muelle de acuerdo con la carga estática/dinámica de la parte de soporte (se debe considerar el peso del cartón + la fuerza de inercia mecánica).

Espacio de instalación: El diseño de la brida es adecuado para espacios compactos, y se debe confirmar el espaciamiento de los orificios de los pernos y la carrera para que coincida con la estructura del equipo.

Adaptabilidad ambiental: Si el entorno es polvoriento, se recomienda seleccionar un modelo de cubierta antipolvo (como protección de fuelle de goma).

4. Casos típicos
Línea de producción de cartón corrugado: Utilice muelles neumáticos en máquinas de troquelado y apiladores para reducir el impacto de la vibración en la precisión del registro de impresión.

Máquina de troquelado: Utilice muelles neumáticos de brida para soportar la plataforma de la herramienta para mejorar la consistencia del corte.

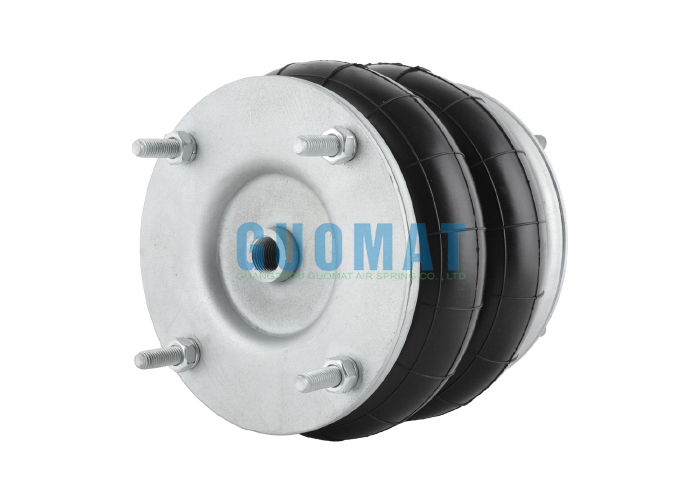

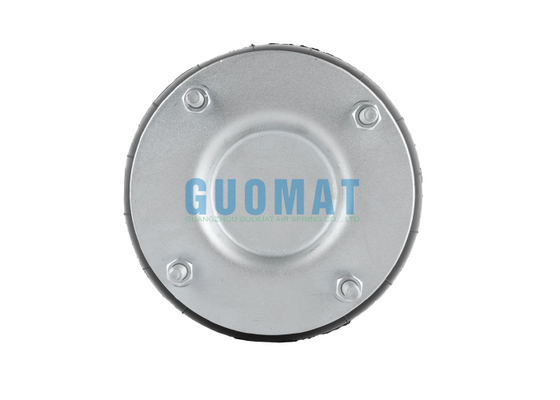

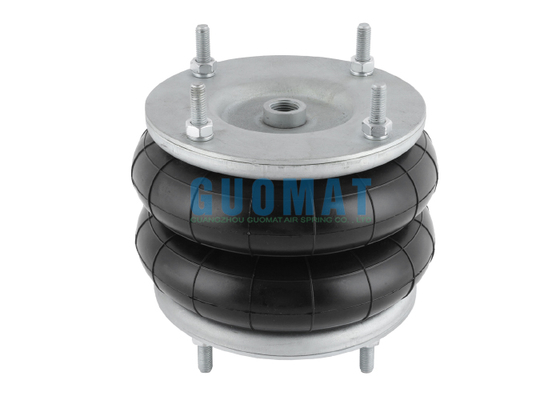

Imagen para muelle neumático de brida 14.5X2
