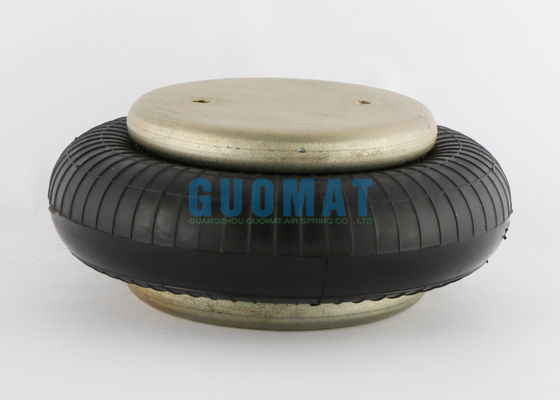

Fuelle neumático de goma tipo G3/4 lleno de gas FS120-9 Contitech W01M586165 Firestone Air Spring
Datos técnicos: Muelle neumático de tipo convolución simple
Diámetro de la placa de cubierta superior: Ø135mm
Entrada de aire: G3/4
Orificios roscados en la cubierta superior: 2XM8X1.25mm
Distancia entre centros de los orificios roscados de la cubierta superior: 70mm
Distancia entre el orificio roscado de la cubierta superior y el orificio de entrada de aire: 35mm
Diámetro de la placa de cubierta inferior: Ø135mm
Diámetro exterior máximo del fuelle de goma: Ø215mm
Altura máxima: 115mm
Altura mínima: 50mm
GUOMAT NO.1B1209-G3/4 Números de referencia
Consulte Firestone W01M586165
Consulte Firestone W01 M58 6165
Consulte Firestone W01-M58-6165
Consulte Contitech FS120-9
Consulte Contitech FS 120-9
Consulte Contitech FS120-9 G3/4
Consulte Contitech FS 120-9 G3/4
Consulte Contitech FS120-9 G3/4 M8
Consulte Contitech FS 120-9 G3/4 M8
Consulte Dunlop(FR) 8''x1 S08101
Consulte Bosch 822419003
Consulte Festo EB-215-80
Consulte Norgren PM/31081
Consulte Norgren 8X1
Consulte Weforma WBE 300-E1
Consulte Airtech 140293
Consulte Airtech 111003
Consulte Airtech 1B-190FB
Consulte Megatech 1S120-9 3/4 M8
Características dinámicas a 115 mm de altura de diseño
(Requerido solo para el diseño del aislador Airmount)
| Presión del medidor (BAR) |
Carga (kN) |
Tasa de resorte (kN/m) |
Frecuencia natural (Hz) |
| 3 |
4.16 |
132 |
2.80 |
| 4 |
5.73 |
169 |
2.71 |
| 5 |
7.26 |
206 |
2.67 |
| 6 |
8.98 |
247 |
2.62 |
| 7 |
10.55 |
285 |
2.59 |
Tabla de fuerzas
| Altura de montaje (mm) |
Volumen@7BAR (cu cm) |
Área efectiva@7 BAR (cm*2) |
Fuerza kN |
| @3 BAR |
@4 BAR |
@5 BAR |
@6 BAR |
@7 BAR |
| 130 |
2635 |
110 |
2.86 |
4.04 |
5.17 |
6.51 |
7.71 |
| 120 |
2506 |
138 |
3.75 |
5.20 |
6.60 |
8.20 |
9.65 |
| 110 |
2341 |
163 |
4.54 |
6.22 |
7.86 |
9.70 |
11.38 |
| 100 |
2164 |
183 |
5.20 |
7.07 |
8.92 |
10.95 |
12.82 |
| 90 |
1956 |
201 |
5.75 |
7.84 |
9.84 |
12.04 |
14.07 |
| 80 |
1745 |
215 |
6.19 |
8.45 |
10.59 |
12.91 |
15.08 |
| 70 |
1509 |
228 |
6.54 |
8.91 |
11.8 |
13.64 |
15.92 |
| 60 |
1280 |
236 |
6.82 |
9.20 |
11.58 |
14.17 |
16.55 |

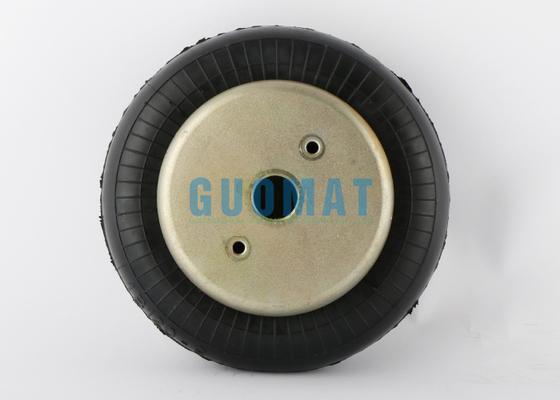

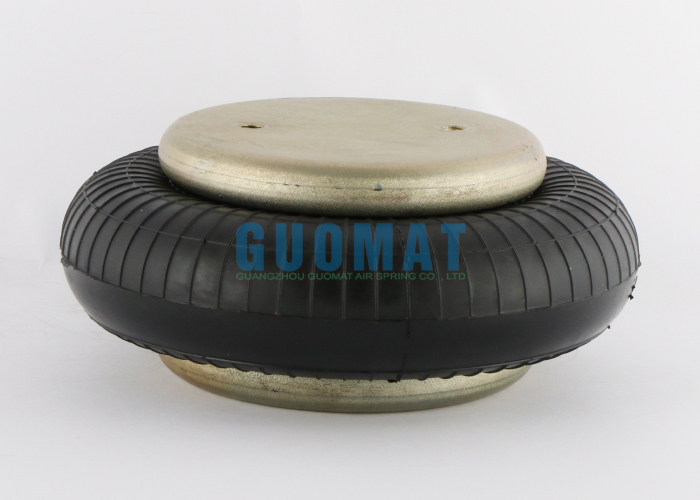

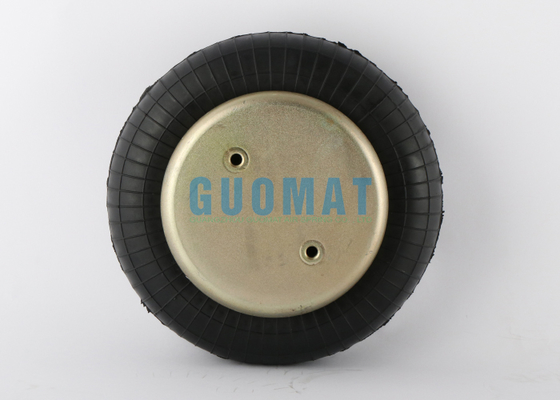

Las imágenes reales
