Lugar de origen: | China |
Nombre de la marca: | GUOMAT |
Certificación: | ISO/TS16949:2009 |
Número de modelo: | 2B3400 |
Cantidad de orden mínima: | 1PC |
---|---|
Detalles de empaquetado: | caja fuerte del cartón o como necesidad de los clientes |
Tiempo de entrega: | 2-8 días del trabajo |
Condiciones de pago: | T/T, Western Union, Paypal u otros |
Capacidad de la fuente: | 1000pcs/week |
Material: | Tapadera de acero, bramidos de goma | Pedernal: | W01-358-3400 |
---|---|---|---|
Goodyear: | 2B7-540 | Portador americano: | 8003-009 |
Peso de la asamblea:: | 4,6 libras | Diámetro máximo: | 8 pulgadas |
Capacidad de la presión: | PA de 0.2-0.8 M | Altura de diseño: | 6-7 pulgadas |
Alta luz: | Amortiguación de aire con resorte enrollada,piezas de la suspensión del aire |

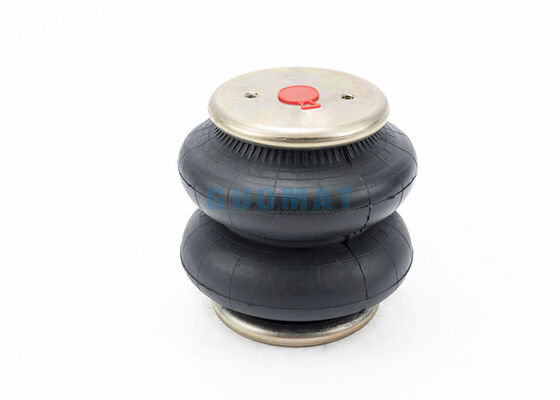

Número de parte cruzado W01-358-3400 del pedernal industrial 2B7-540/2B7 540 de la amortiguación de aire con resorte
Descripción de W01-358-3400:
GUOMAT 2B3400 es producido por el GUOMAT factory.GUOMAT 2B3400 que las amortiguaciones de aire con resorte se utilizan no sólo para los camiones y los remolques, pero también como transportadores de la vibración, tales como secadores grandes, los separadores centrífugos, coordina las tablas y la maquinaria de medición, y el saco hinchable dual comercial de la voluta de la amortiguación de aire con resorte 2B3400 de las lavadoras .GUOMAT puede substituir totalmente la amortiguación de aire con resorte del pedernal del pedernal W01-358-3400; los parámetros técnicos de GUOMAT 2B3400 son lo mismo que la amortiguación de aire con resorte del pedernal del pedernal W01-358-3400, indicando que las piezas flexibles internas del willNo industrial de la amortiguación de aire con resorte de la voluta del gas de GUOMAT 2B3400 de gotas moldeadas están utilizadas. El número de bramidos de goma es 224, y el pedazo flexible es conectado con el extremo del soporte afianzando el material con abrazadera entre la placa superior y la chapa fonda, y después ajustándolo a un diámetro conveniente.
Especificaciones de GUOMAT 2B3400
Número de GUOMATPart: 2B3400
Número de placa superior del pedernal: 3450
Número del pistón del pedernal: 3436
Los bramidos del pedernal numeran: 224
Número de parte de Goodyear: 2B7-540/2B7 540/2B7540
Número de portador americano: 8003-009
Número de parte del pedernal: W01-358-3400/W01 358 3400/W013583400
Número de orden del pedernal: W01-358-3400
Bramidos #: 224
Peso de la asamblea: 4,6 libras
Altura del diseño: 6-7 pulgadas
Capacidad de cargamento en 20 psig: lbsf 342
Capacidad de cargamento en 60 psig: lbsf 1.026
Capacidad de cargamento en 90 psig: lbsf 1.539
Diámetro máximo: 8 pulgadas
Temperatura de funcionamiento: 56Cº a -53Cº
Suspensión industrial del aire del pedernal/amortiguación de aire con resorte neumática del actuador 224C, placa de presión del tipo 1, (2) nuez ciega 3/8-16 en 3,75" centro, 1/4" puerto WO1-358-3400, 224C2BN 1/4NPT 2BN del centro del NPT.
Altura comprimida: 2,75 pulgadas
Número de placa superior: 3450
Anchura superior de la placa: 5,31 pulgadas
Pistón no: 3436
Anchura del pistón: 5,31 pulgadas
El pedernal grita número: 224
Número de parte de Goodyear: 2B7-540
Número de American Airlines: 8003-009
Datos de GUOMAT 2B3400
Nuez del ❶/nuez ciega
Diente del tornillo de la placa de la cubierta superior (nuez): 2 PC X 3/8-16UNC
Distancia de centro del tornillo de la placa de la cubierta superior: 70 milímetros
Diente inferior del tornillo de la tapadera (nuez): 2 PC X 3/8-16UNC
Distancia de centro del tornillo de la tapadera inferior: 70 milímetros
El ❷ provee de gas la entrada del agujero/de aire/la colocación del aire
Entrada del agujero/de aire del gas: 1/4NPTF
Distancia de centro del tornillo entre el agujero del gas y la nuez: 35 milímetros
El ❸ la tapadera
Diámetro de la placa de la cubierta superior (anchura): pulgadas de 132 milímetros /5.31
Diámetro inferior de la tapadera (anchura): 132 milímetros 5,31 pulgadas
Bramidos de goma del ❹
Bramidos de goma MAX Diameter: 203 milímetros
El movimiento de trabajo: MINUTO 75 milímetros al max 230 milímetros
Altura máxima: 230 milímetros
Altura mínima (altura comprimida): 75 milímetros/2,75 pulgadas
Altura del movimiento: 155 milímetros
Bloque de parachoques del ❺/bloque del almacenador intermediario
Sin bloque de parachoques
El ❻ rodea el anillo del aro/de la faja
Con el aro de la faja: Una pieza del aro de la faja
Datos del detalle de GUOMAT 2B3400:
Otras clases de amortiguación de aire con resorte enrollada doble para la máquina industrial y de la amortiguación de aire con resorte técnica de Parametersonvoluted del detalle para la máquina industrial y el detalle
Número de GUOMAT | Número de la asamblea | OD máximo @100 PSIG (pulgadas) | Gama de la carga de cálculo (libras) | Gama de la altura del diseño (pulgadas) | Movimiento usable (pulgadas) | Min Comp Height (pulgadas) | Max Ext Height (pulgadas) | Tope incluido | El por ciento aproximado del aislamiento | Tamaño que cabe del aire (pulgadas) | |||
Para una frecuencia de distribución de: | |||||||||||||
CPM 435 | CPM 870 | CPM 1160 | CPM 1750 | ||||||||||
2B12 309 | 2B12-309 | 13 | 900 - 7.205 | 7.5 - 9,5 | 6,9 | 4,2 | 11,1 | SÍ | 92 | 98 | 98 | 99 | 1/4 OS |
2B12 318 | 2B12-318 | 13 | 900 - 7.205 | 7.5 - 9,5 | 6,9 | 4,2 | 11,1 | SÍ | 92 | 98 | 98 | 99 | 3/4 OS |
2B12 416 | 2B12-416 | 13,7 | 1.300 - 8.100 | 7.5 - 9,5 | 10,9 | 3,5 | 14,4 | NO | 92 | 98 | 99 | 99 | 1/4 OS |
2B12 419 | 2B12-419 | 13,7 | 1.300 - 8.100 | 7.5 - 9,5 | 10,9 | 3,5 | 14,4 | NO | 92 | 98 | 99 | 99 | 3/4 OS |
2B12 425 | 2B12-425 | 13 | 900 - 7.205 | 7.5 - 9,5 | 7,6 | 3,5 | 11,1 | NO | 92 | 98 | 98 | 99 | 1/4 OS |
2B12 429 | 2B12-429 | 13 | 900 - 7.205 | 7.5 - 9,5 | 7,6 | 3,5 | 11,1 | NO | 92 | 98 | 98 | 99 | 3/4 OS |
2B12 437 | 2B12-437 | 13 | 900 - 7.205 | 7.5 - 9,5 | 7,6 | 3,5 | 11,1 | NO | 92 | 98 | 98 | 99 | 1/4 C |
2B12 440 | 2B12-440 | 13,7 | 1.300 - 8.100 | 7.5 - 9,5 | 10,6 | 3,8 | 14,4 | SÍ | 92 | 98 | 99 | 99 | 1/4 CS |
2B14 352 | 2B14-352 | 15,1 | 1.500 - 11.100 | 7.5 - 9,5 | 7,8 | 3,5 | 11,3 | NO | 93 | 98 | 99 | 99 | 3/4 OS |
2B14 353 | 2B14-353 | 15,1 | 1.500 - 11.100 | 7.5 - 9,5 | 6,4 | 4,9 | 11,3 | SÍ | 93 | 98 | 99 | 99 | 3/4 OS |
2B14 354 | 2B14-354 | 15,1 | 1.500 - 11.100 | 7.5 - 9,5 | 7,8 | 3,5 | 11,3 | NO | 93 | 98 | 99 | 99 | 1/4 OS |
2B14 355 | 2B14-355 | 15,1 | 1.500 - 11.100 | 7.5 - 9,5 | 6,4 | 4,9 | 11,3 | SÍ | 93 | 98 | 99 | 99 | 1/4 OS |
2B14 362 | 2B14-362 | 16 | 2.000 - 13.100 | 7.5 - 9,5 | 11,7 | 3,5 | 15,2 | NO | 93 | 98 | 99 | 99 | 1/4 OS |
2B14 363 | 2B14-363 | 16 | 2.000 - 13.100 | 7.5 - 9,5 | 11,7 | 3,5 | 15,2 | NO | 93 | 98 | 99 | 99 | 3/4 OS |
2B14 452 | 2B14-452 | 16 | 2.000 - 13.100 | 7.5 - 9,5 | 11 | 4,2 | 15,2 | SÍ | 93 | 98 | 99 | 99 | 1/4 OS |
2B15 375 | 2B15-375 | 16,7 | 2.000 - 12.300 | 7.5 - 9,5 | 9,3 | 3,5 | 12,8 | NO | 93 | 98 | 99 | 99 | 1/4 OS |
2B15 376 | 2B15-376 | 16,7 | 2.000 - 12.300 | 7.5 - 9,5 | 7,9 | 4,9 | 12,8 | SÍ | 93 | 98 | 99 | 99 | 1/4 OS |
2B15 377 | 2B15-377 | 16,7 | 2.000 - 12.300 | 7.5 - 9,5 | 9,3 | 3,5 | 12,8 | NO | 93 | 98 | 99 | 99 | 3/4 OS |
2B15 378 | 2B15-378 | 16,7 | 2.000 - 12.300 | 7.5 - 9,5 | 7,9 | 4,9 | 12,8 | SÍ | 93 | 98 | 99 | 99 | 3/4 OS |
2B19 8423 | 2B19-8423 | 20,5 | 3.200 - 23.700 | 7.0 - 10,0 | 8,75 | 3,25 | 12 | ** | 92 | 97 | 98 | 99 | ** |
2B19 8433 | 2B19-8433 | 20,5 | 3.200 - 23.700 | 7.0 - 10,0 | 8,75 | 3,25 | 12 | ** | 92 | 97 | 98 | 99 | ** |
2B22 8529 | 2B22-8529 | 23 | 5.200 - 31.700 | 7.0 - 9,0 | 9,25 | 3,25 | 12,5 | ** | 93 | 97 | 98 | 99 | ** |
2B22 8539 | 2B22-8539 | 23 | 5.200 - 31.700 | 7.0 - 9,0 | 9,25 | 3,25 | 12,5 | ** | 93 | 97 | 98 | 99 | ** |
