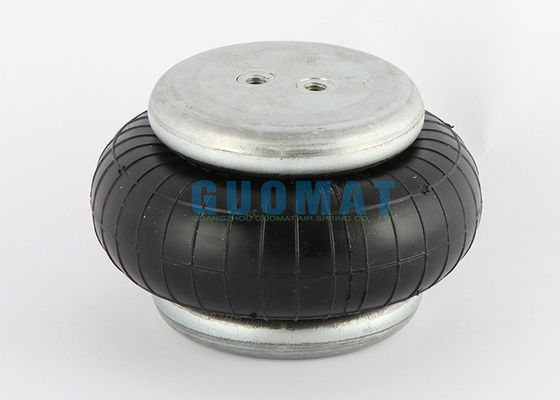

Resorte Neumático Industrial de una Sola Convolución Contitech FS 40-6 CI con Orificio de Gas G1/8
Descripción del Producto
|
CONTITECH
|
FS 40-6 1/8 M8
|
|
PHOENIX
|
SP1B04
|
|
WEFORMA
|
WBE100-E1
|
Nombre del Producto: Resorte Neumático
Lugar de Producción: GuangDong, China
Garantía: 1 Año de Garantía
Material: Caucho Natural y Acero
Paquete: Caja de Cartón Marrón Resistente
Ámbito de Aplicación: Equipos Deportivos, Instrumentos de Precisión,
Equipos Experimentales, Equipos de Banco de Pruebas, etc.
Rango de Carga: 50-500KG
Resorte Neumático GUOMAT
La tecnología de resortes neumáticos se aplica a la absorción de impactos de equipos industriales, lo que puede mejorar eficazmente la eficiencia de trabajo del equipo y la vida útil segura del equipo. Los resortes neumáticos no tienen varillas de operación internas, pistones ni sellos deslizantes como los resortes de acero ordinarios, lo que reduce en gran medida el costo de uso de cilindros de actuación o hidráulicos y genera mayores beneficios económicos para los clientes.
Características: bajo costo, amplia gama de especificaciones; larga vida útil, sin mantenimiento ni lubricación, sin joystick interno ni pistón; sin efecto de fricción, medio blando; capacidad de flexión, capacidad de carga lateral, altura original compacta.
Datos Técnicos del FS 40-6
Diámetro de la Placa Superior: 90mm
Diámetro de la Placa Inferior: 90mm
Distancia entre el Tornillo y el Orificio de Aire : 20mm
Distancia entre Centros de los Tornillos de la Placa Inferior: 20mm
Tornillo (Tuerca) de la Placa Superior: 1XM8X1.25
Tornillo (Tuerca) de la Placa Inferior: 2XM8X1.25
Orificio de Gas: G1/8
Diámetro Máximo del Fuelle de Goma: Máx. 145mm
Carrera de Trabajo: MÁX 110mm a MÍN 50mm
Altura Máxima: 110mm
Altura Mínima: 50mm
Altura de Compresión: 60mm
OEM Fabricante de Equipos Originales
Contitech FS 40-6 CI
Contitech FS 40-6 M8
Contitech FS40-6 CI G1/8
Contitech FS 40-6 CI G1/8 M8
Phoenix SP 1B04
Phoenix SP1B04
Phoenix SP1B 04
Weforma WBE100-E1
Weforma WBE 100 E1
Weforma WBE 100-E1
Presión Mínima------0 bar
Fuerza de retorno a altura mínima-------≤120N
Peso total con placas sujetas-------------0.9kg
Aislamiento de Vibraciones - Valores de Características Dinámicas
-------Altura de Diseño H: Recomendada 90mm, mínima 70mm
|
Presión P ［bar］
|
3
|
4
|
5
|
6
|
7
|
8
|
Volumen V ［I］
|
|
Fuerza (Carga) ［KN］
|
1.7
|
2.3
|
2.8
|
3.4
|
3.8
|
4.4
|
0.5
|
|
Tasa de Resorte ［N/cm］
|
760
|
990
|
1220
|
1480
|
1610
|
1820
|
|
Frecuencia Natural［Hz］
|
3.5
|
3.3
|
3.3
|
3.3
|
3.2
|
3.2
|
Aplicación Neumática - Valores de Características Estáticas
Fuerza (kN)
|
Presión P ［bar］
|
3
|
4
|
5
|
6
|
7
|
8
|
Volumen V ［I］
|
|
Altura H ［mm］
|
100
|
1.2
|
1.6
|
2.0
|
2.5
|
3.0
|
3.4
|
0.6
|
|
90
|
1.7
|
2.2
|
2.8
|
3.4
|
3.9
|
4.4
|
0.5
|
|
80
|
2.1
|
2.8
|
3.5
|
4.2
|
4.9
|
5.3
|
0.5
|
|
70
|
2.3
|
3.2
|
3.9
|
4.7
|
5.4
|
6.2
|
0.4
|
|
60
|
2.6
|
3.5
|
4.3
|
5.2
|
6.1
|
6.9
|
0.3
|
Otros Resortes Neumáticos de una Sola Capa
|
Número GUOMAT
|
1B7070
|
1B5010
|
1B1209
|
|
Ref. CruzadaNúmero de Referencia
|
Contitech:FS 70-7
Phoenix:SP1B05
B-osch:822419002
Festo:EB-165-65
Weforma:WBE200-E1
|
Firestone:W01-358-7731
|
Firestone:W01-M58-6165
Contitech:FS120-9
Dunlop(FR):8''x1 s08101
B-osch:822419003
Festo:EB-215-80
Norgren:PM/31081,(8x1)
Weforma:WBE300-E1
Airtech:140293
Airtech:140293
Megatech:1S12
|
