Pedernal industrial M/31143 Norgren de la asamblea 1/2x3 W01-R58-4065 de la amortiguación de aire con resorte 14 para el equipo del sacador
Información de producto
Número de parte de GUOMAT: 14.5X3
Número de parte del PEDERNAL: W01-R58-4065
Número de parte del PEDERNAL: W01 R58 4065
Número de parte del PEDERNAL: W01R584065
Número de parte de CONTITECH: PIE 614-36 DS
Número de parte de CONTITECH: PIE 614-36 DS G1/2
Número de parte de CONTITECH: FT614-36 DS
Número de parte de CONTITECH: FT614-36 DS G1/2
Número de parte de DUNLOP: 14 2/1X3
Número de parte de DUNLOP: 14" 2/1X3
Número de parte de DUNLOP: M/31143
Número de parte de DUNLOP: M 31143
Número de parte de DUNLOP: M31143
PARKER Part Number: 9109069
Número de parte de NORGREN: SP1558
Número de parte de NORGREN: SP 1558
| Número del OEM |
Número cruzado |
| WO1-R58-4065 |
M/31143 |
| WO1 R58 4065 |
9109069 |
| WO1R584065 |
SP1558 |
| PIE 614-36 DS |
14 2/1X3 |

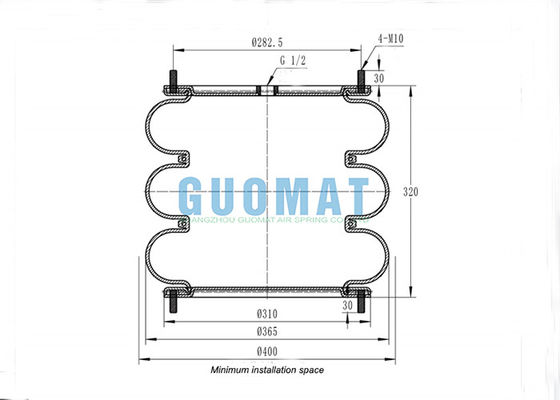

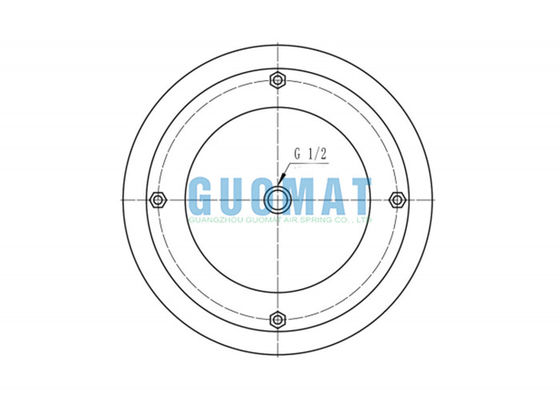

Datos técnicos de la amortiguación de aire con resorte de GUOMAT 14.5X3
Diámetro de la placa de la cubierta superior: Ø310mm
Diámetro inferior de la tapadera: Ø310mm
- Agujero del gas/colocación del aire
Agujero del gas: G1/2
El tornillo de la placa de la cubierta superior: 4XM10
El tornillo de la tapadera inferior: 4XM10
La altura del tornillo: 30m m
La distancia entre los tornillos de la placa de la cubierta superior: Ø282.5mm
La distancia entre los tornillos de la tapadera de Botttom: Ø282.5mm
El diámetro de goma del bramido: Ø365mm
La altura natural: 320m m
Componentes de la amortiguación de aire con resorte
- Colocación del aire: Un agujero roscado para permitir la fuente de la primavera de un compresor de aire
- Nueces/pernos/soportes: Un método de atar una amortiguación de aire con resorte a un componente. Algunas amortiguaciones de aire con resorte contienen una colocación del perno y del aire de la combinación.
- Tablero de la gota: Una hoja prensada del metal que incluye la primavera y permite conexiones. Ésta es generalmente acero forjado, aleación echada del cinc o fundición de aluminio.
- Bramidos: Un material de múltiples capas físico que atrapa el gas comprimido. Hecho generalmente del neopreno o del caucho.
- Pretina: Encontrado solamente en amortiguaciones de aire con resorte del diseño complejo, usadas para separar cámaras de los bramidos.
- Tope: Una capa opcional del trazador de líneas que protege el pistón contra daño debe el fall de la amortiguación de aire con resorte.
- Pistón: La pieza atada a la maquinaria que se suspenderá, que a su vez es apoyada por el aire incluido. La vivienda del pistón está conectada generalmente con el otro hardware.
Suministramos la otra amortiguación de aire con resorte enrollada triple
|
Artículo
|
Barra de Max.Dia.at 7
(milímetro)
|
Max Stroke
(milímetro)
|
Min.Height
(milímetro)
|
Fuerza de 5 barras en el movimiento de
|
|
25m m (kN)
|
el 50% de Max. Stroke
|
Max Stroke (kN)
|
|
8X3
|
215
|
240
|
110
|
13,2
|
9,8
|
3,9
|
|
10X3
|
265
|
275
|
100
|
20,1
|
14,2
|
5,9
|
|
12X3
|
312
|
300
|
100
|
27,9
|
22,1
|
8,3
|
|
14 1/2X3
|
378
|
350
|
125
|
46,1
|
35,3
|
15,7
|
|
16X3
|
406
|
360
|
100
|
53,4
|
42,2
|
13,7
|
|
Artículo
|
Altura del diseño
(milímetro)
|
Carga en la altura @5bar del diseño
(kN)
|
Frecuencia natural @5bar (herzios)
|
Diámetro ciego de la nuez o del perno.
(milímetro)
|
Número de pernos
|
|
8X3
|
220
|
10,6
|
2,1
|
156
|
4
|
|
10X3
|
250
|
13,5
|
1,8
|
181
|
4
|
|
12X3
|
250
|
23,5
|
1,6
|
232
|
4
|
|
14 1/2X3
|
285
|
37,0
|
1,6
|
283
|
4
|
|
16X3
|
290
|
41,5
|
1,1
|
283
|
4
|

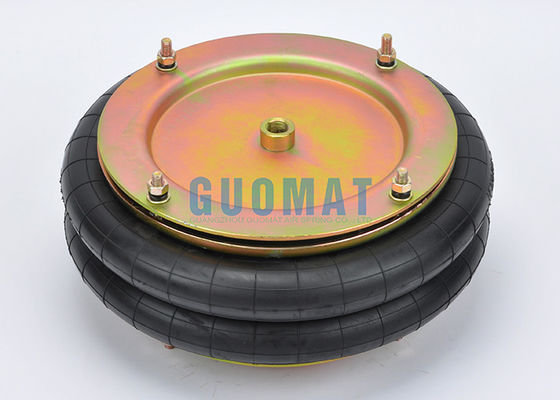

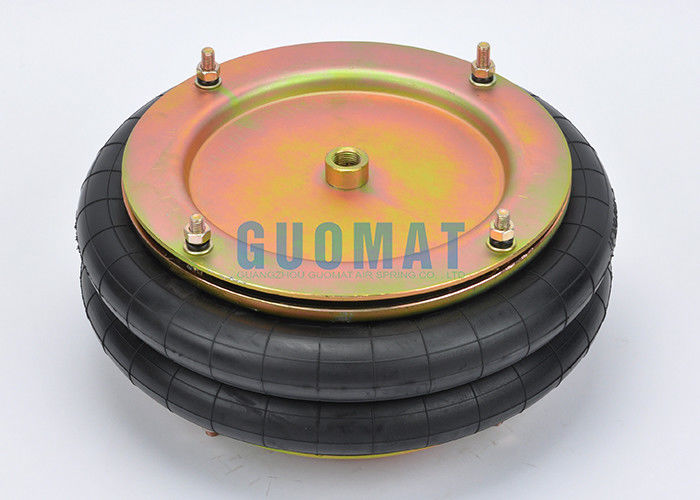

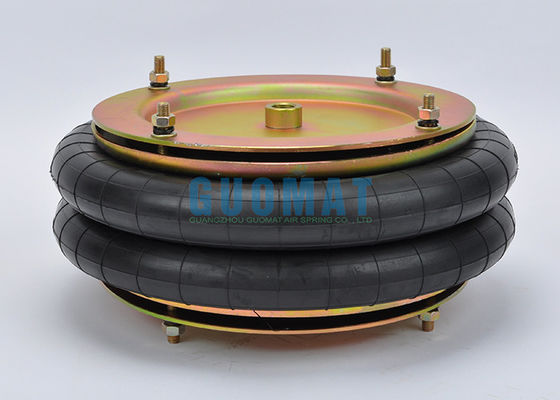

Las imágenes reales
