EB-215-80 Air Springs Replacement FS120-9 Convoluted Rubber Industrial Air Balloon

EB-215-80 Reemplazo de aguas aerodinámicas FS120-9 Globo aerodinámico industrial de caucho enrollado

Descripción del producto

Marca: GUOMAT

Número de modelo: 1B120-9

Garantización: 1 año

Material: caucho+acero

Puede sustituir el siguiente número de fabricante:

Fuego: W01-M58-6165

Contitech: FS 120-9

En el caso de las empresas que no cumplen con los requisitos de la presente Directiva, la autoridad competente podrá decidir que las medidas adoptadas por la autoridad competente sean conformes con el Derecho interno.

En el caso de las empresas de la Unión Europea:

Festo EB-215-80 y otros

Norgren: PM/31081 (8X1) y el equipo de trabajo.

En la forma: WBE 300-E1

Airtech: 140293

Airtech: 111003

Airtech: 1B-190FB. ¿Qué es esto?

Negatech: 1S120-9 3/4 M8

Especificaciones y parámetros técnicos detallados

Nueces y nueces ciegas

Dentes de tornillo de la placa superior: 2XM8x1.25

Distancia del centro del tornillo de la placa superior de la cubierta: 70 mm

Dientes de tornillo de la placa de cubierta inferior: 2XM8x1.25

La distancia del centro del tornillo de la placa de la cubierta inferior: 70 mm

Los accesorios para orificios de aire/entrada de aire/aire

Se aplicará el método siguiente:

Distancia del centro del tornillo entre el orificio de aire y la tuerca: 30 mm

Placa de cubierta

Diámetro de la placa superior: 135 mm

Diámetro de la cubierta inferior: 135 mm

Las demás:

Diámetro máximo de los fuelles de caucho: 215 mm

Diámetro natural de los fuelles de caucho: 90 mm

Tiro de trabajo: mínimo 50 mm a máximo 115 mm

Alturas máximas: 115 mm

Altura mínima: 50 mm

Bloqueo del parachoques

No hay bloque de parachoques.

En el caso de los vehículos de las categorías M1, M2 y M3, el valor de las emisiones de gases de efecto invernadero se calculará en función de la temperatura del vehículo.

Sin bucle de cinturón

Presión mínima: 0 bar

Fuerza de retorno a la altura mínima: ≤ 200N

Peso total con placas sujetas: 2,0 kg

Aislamiento de las vibraciones - valores de las características dinámicas

Alturas de diseño H: 110 mm recomendadas y 90 mm mínimas

Valores de las características estáticas de aplicación neumática

Fuerza F[KN]

Las principales funciones de los resortes de aire en los rociadores agrícolas

1Absorción de golpes y amortiguación

Protección de la máquina: los rociadores grandes están sujetos a golpes y vibraciones significativas cuando funcionan en campos accidentados.Protección del haz principal del rociador, sistema hidráulico y componentes de precisión, reduciendo las tasas de fallas y los costes de reparación.

Protección de los cultivos: Un manejo suave reduce los daños a los cultivos causados por la máquina, especialmente en cultivos de mitad a última etapa.

2Mantener un chasis nivelado

Libertad del suelo constante: independientemente de la carga del rociador (un tanque lleno puede variar varias toneladas de vacío),los resortes de aire mantienen automáticamente una altura estable del chasis mediante el ajuste de la presión interna del aire.

Asegurar la estabilidad operativa: Un chasis nivelado asegura que el brazo mantenga una altura predeterminada sobre el suelo, lo que es crucial para la fumigación uniforme.con un lado del brazo más alto que el otro, se producirá una distribución desigual de la pulverización.

3Mejora del confort del operador

Para los rociadores modernos con cabinas cómodas, la suspensión de resorte de aire reduce significativamente las vibraciones y el ruido transmitidos a la cabina,aliviar la fatiga del operador y mejorar la eficiencia y la seguridad durante operaciones prolongadas.

4Protegiendo el sistema de empuje.

Esta es una de las funciones más críticas. El brazo está conectado al chasis a través de un enlace o directamente. Se pueden transmitir vibraciones severas directamente al brazo, causando:

Daño mecánico: fatiga y fractura de la estructura del brazo.

Calidad de pulverización degradada: el movimiento violento de la booma hacia arriba y hacia abajo puede causar superposiciones o pulverizaciones perdidas, lo que afecta seriamente los resultados de pulverización.

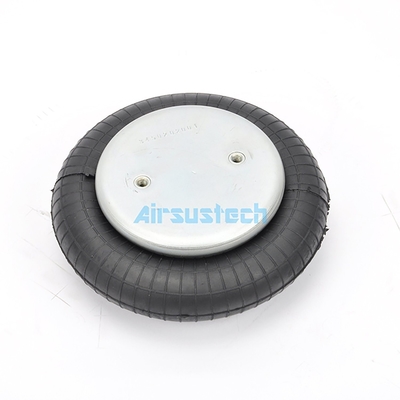

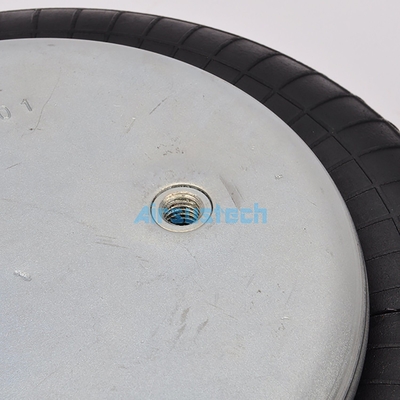

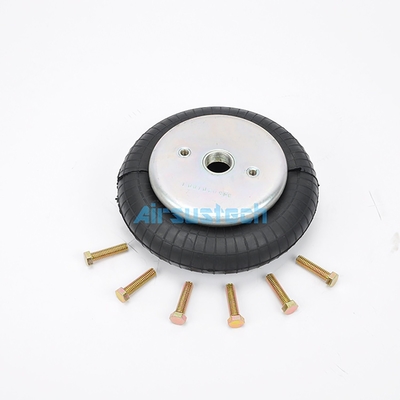

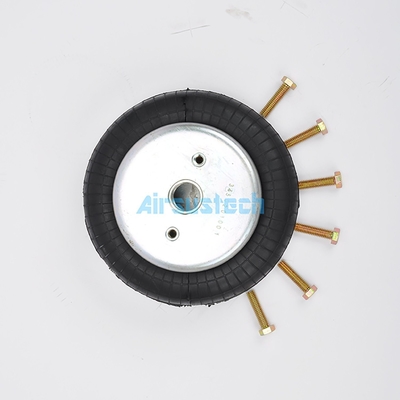

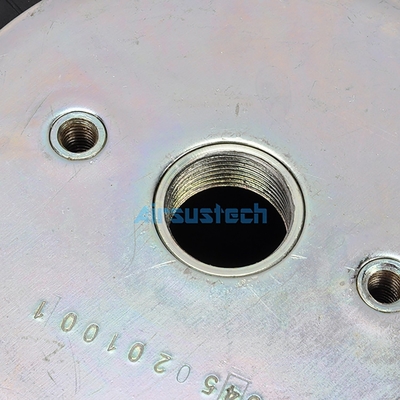

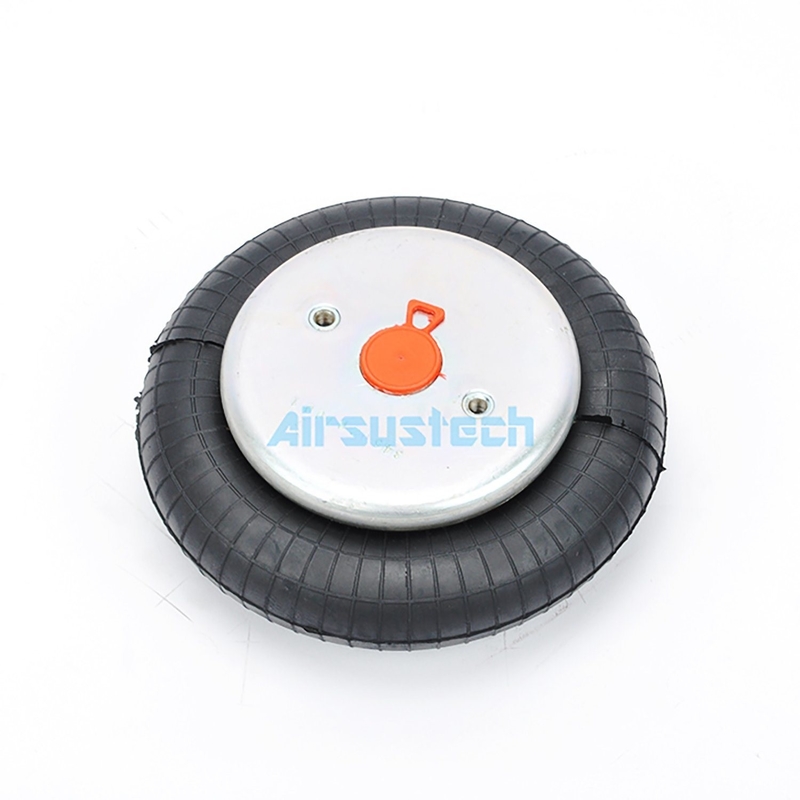

Las fotos de 1B1209
