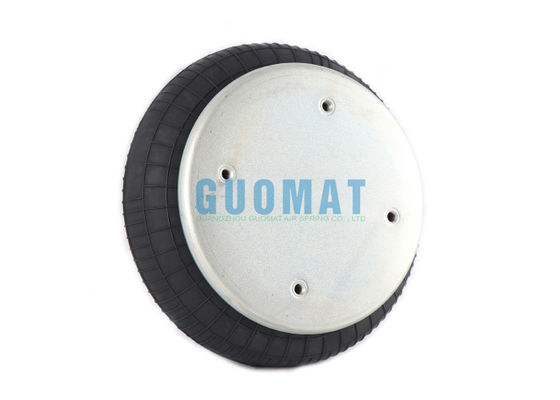

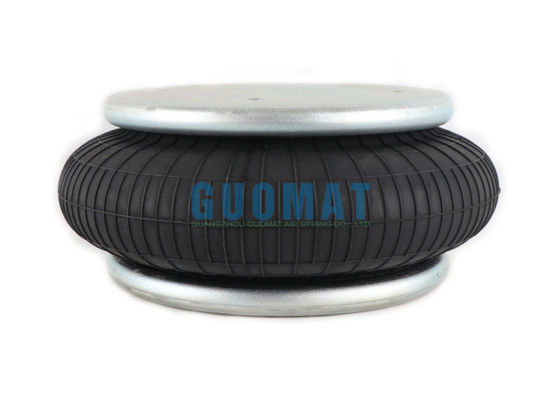

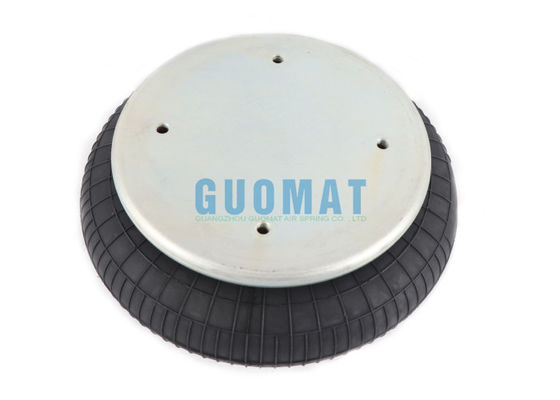

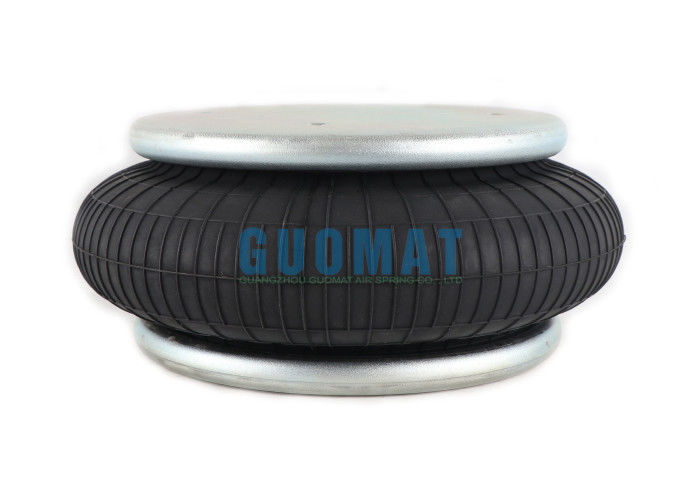

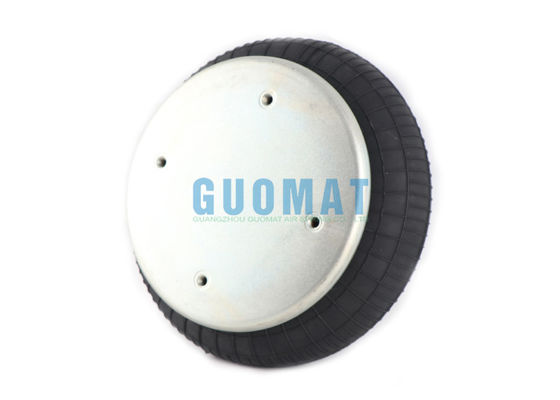

FS330-14 Contitech Bolsas de Aire Industriales 1B330 Amortiguador de Resorte de Aire con Placa de Acero Aislador Recorrido de 55mm-160mm

FS330-14 Contitech Bolsas de Aire Industriales 1B330 Amortiguador de Resorte de Aire de Placa de Acero Aislador de 55mm-160mm de Carrera

Detalles del Producto

Tipo: Amortiguador de Aire de Suspensión de Aire de Convolución Simple

Marca: GUOMAT

Condición: Nuevo

Material: Caucho + Acero

Garantía: 12 Meses

Tiempo de Entrega: Aproximadamente 2 - 8 días hábiles después de recibir su pago

OEM No.: Contitech FS330-14

OEM No.: Contitech FS 330-14

OEM No.: Contitech FS330-14 CI

OEM No.: Contitech FS 330-14 CI

OEM No.: Contitech FS330-14 CI 1/4NPTF

OEM No.: Contitech FS 330-14 CI 1/4NPTF

Datos Técnicos

Diámetro de la placa superior: 231mm

Conexión de aire: 1/4NPFT

Orificio roscado en la placa superior: 3 piezas 3/8-16UNC

Distancia central entre los orificios roscados de la placa superior: 157.5mm
Distancia central entre los orificios roscados de la placa superior: 78.8mm
Distancia entre los orificios roscados de la placa superior y los orificios de aire: 73mm

Diámetro de la placa inferior: 231mm

Orificio roscado en la placa inferior: 4 piezas 3/8-16UNC

Distancia central entre los orificios roscados de la placa inferior: 157.5mm

El diámetro exterior máximo del fuelle de goma: 325mm

FS330-14 Contitech Resorte de Aire

Aislamiento de Vibraciones – Valores Característicos Dinámicos
Altura de diseño H: recomendado 140mm, mínimo 120mm

Aplicación Neumática – Valores Característicos Estáticos
Fuerza F [kN]

Aplicación de Resortes de Aire Industriales en Máquinas de Cribado de Hormigón

La aplicación de resortes de aire industriales en máquinas de cribado de hormigón es una solución eficiente y cada vez más común para abordar los muchos desafíos de los resortes tradicionales de metal o goma en la reducción de vibraciones, el aislamiento de vibraciones, la protección de equipos y la eficiencia de cribado.

1. Excelente rendimiento de reducción y aislamiento de vibraciones

Aislamiento de vibraciones de baja frecuencia y alta eficiencia: Los resortes de aire tienen frecuencias naturales muy bajas (generalmente diseñadas a 1-3 Hz o incluso más bajas), lo que puede aislar eficazmente las vibraciones de media y baja frecuencia (generalmente en el rango de 5-25 Hz) generadas por el funcionamiento de las máquinas de cribado de hormigón. Esto reduce significativamente la energía de vibración transmitida a la base y a las estructuras circundantes.

Alto coeficiente de amortiguamiento: El aire en sí y las estructuras internas (como los orificios de estrangulamiento) pueden proporcionar un buen amortiguamiento, suprimiendo eficazmente la amplitud de la máquina de cribado cuando arranca y se detiene al pasar por la zona de resonancia y durante el funcionamiento, reduciendo el fenómeno de "golpeteo" y haciendo que la máquina de cribado funcione más suavemente.

Características no lineales: Su rigidez aumenta con el aumento de la carga, lo que ayuda a mantener características de vibración relativamente estables cuando cambian las cargas de la máquina de cribado (como las fluctuaciones de la velocidad de alimentación).

2. Nivelación automática y control de altura

Compensación del asentamiento/deformación de la base: A través de una válvula de altura o un dispositivo regulador de presión simple, el resorte de aire puede ajustar automática o manualmente la altura para compensar el asentamiento o la deformación desigual de la base, asegurando que el cuerpo de la criba permanezca siempre nivelado, lo cual es crucial para la eficiencia de cribado y la vida útil del equipo.

Adaptación a los cambios de carga: Cuando la cantidad de acumulación de material en la criba cambia, el resorte de aire puede ajustar automáticamente la presión de aire interna para mantener la altura de la máquina de cribado básicamente sin cambios y asegurar la estabilidad del ángulo de cribado.

3. Mejorar la eficiencia de cribado y la calidad del producto

Parámetros de vibración estables: El funcionamiento suave y la amplitud y frecuencia estables son la base para un cribado eficiente. El excelente aislamiento de vibraciones y la estabilidad proporcionados por el resorte de aire aseguran que el material en la criba obtenga un movimiento de lanzamiento más ideal y reduce el fenómeno de bloqueo de orificios y adherencia de la malla.

Extender la vida útil de la criba: Reducir el impacto y la vibración innecesarios, y reducir el daño por fatiga a la criba.

4. Proteger el equipo y la estructura

Proteger la estructura de la base: Reducir en gran medida la carga dinámica transmitida a la base y reducir el riesgo de daño por fatiga a la estructura de la planta, la plataforma de soporte o el chasis del equipo móvil.

Extender la vida útil de la criba: Reducir la vibración transmitida a la estructura de soporte y al sistema de accionamiento de la propia criba, reducir la tensión de los componentes clave (rodamientos, excitadores, soldaduras del marco de la criba) y extender la vida útil general del equipo.

Reducir el ruido: El aislamiento efectivo de vibraciones también significa reducir la transmisión del ruido estructural y mejorar el entorno de trabajo.

5. Fuerte capacidad de carga y rigidez ajustable

Un solo resorte de aire puede soportar varias toneladas o incluso decenas de toneladas de carga, lo cual es muy adecuado para máquinas de cribado de hormigón grandes y con cargas pesadas.

Al ajustar la presión de aire de trabajo, la rigidez (capacidad de carga) del resorte de aire se puede ajustar fácilmente para que coincida con el peso y los requisitos de características dinámicas de la criba con mayor precisión.

Breve Descripción del Principio de Funcionamiento

El resorte de aire se instala entre la base (o caja de la criba) de la máquina de cribado y la base (o marco de soporte).

El aire comprimido se llena en una cámara cerrada compuesta por una bolsa de aire de goma y piezas metálicas (cubierta superior, pistón).

La bolsa de aire de goma se expande y deforma bajo la acción de la presión del aire, proporcionando soporte y elasticidad.

Cuando la criba vibra, el resorte de aire absorbe la energía de vibración a través de la deformación de la bolsa de aire de goma y la compresión/expansión del aire interno.

Válvula de altura (opcional): conectada entre bolsas de aire adyacentes o entre la bolsa de aire y el punto fijo. Cuando la altura de la criba cambia debido a cambios de carga o a una base irregular, la válvula de altura se abre/cierra automáticamente, infla o desinfla la bolsa de aire y mantiene la altura establecida.

Nos enorgullece ofrecer resortes de aire de repuesto de la más alta calidad que superan los requisitos OEM.
