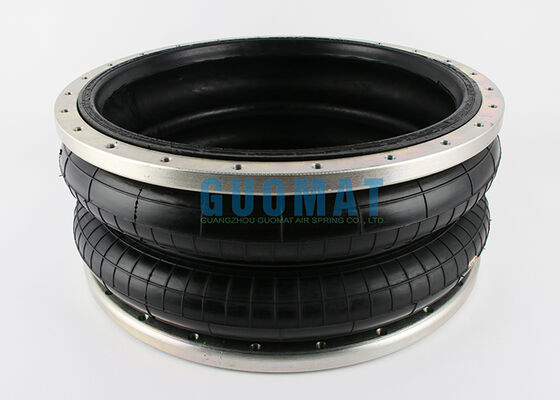

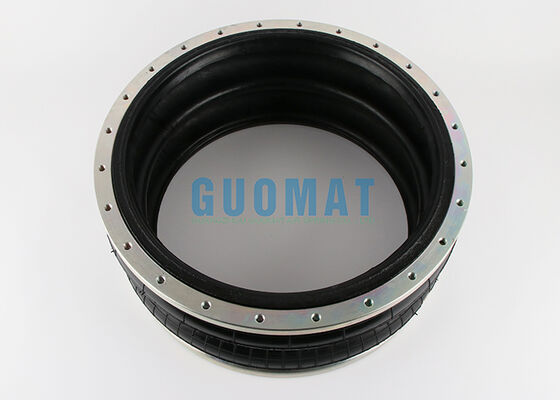

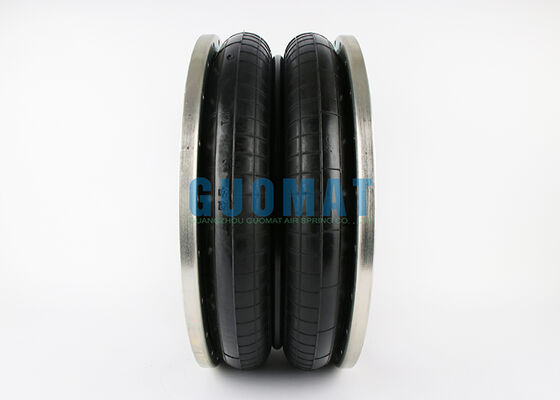

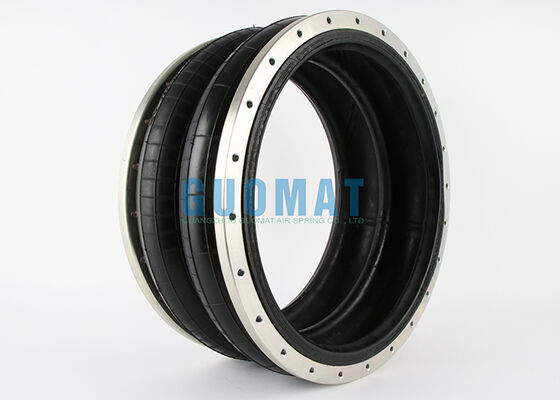

W01-358-7203 Actuador de aire industrial estilo de piedra de fuego de caucho

Datos del producto:

Lugar de origen:	Cantón, China
Nombre de la marca:	GUOMAT
Certificación:	ISO/TS16949, ISO9001
Número de modelo:	Las demás sustancias químicas

Pago y Envío Términos:

Cantidad de orden mínima:	1
Precio:	$199.9-$299.9/PC
Detalles de empaquetado:	Caja de cartón resistente o según los requisitos del cliente
Tiempo de entrega:	5-8 días laborables
Condiciones de pago:	L/C, D/A, D/P, Western Union
Capacidad de la fuente:	1000 unidades/semana

Contacto

Descripción detallada del producto

Función:	Reducir la vibración	Cantidad mínima de pedido:	4 piezas
Tipo:	Tipo de conexión de brida	OEM:	Piedra de fuego W01-358-7203
color:	Negro	Forma:	Resorte neumático doblemente enrollado
Garantía:	12 meses	Calidad:	Buena calidad
Resaltar:	Los demás productos de la partida 9402 incluyen: , Actuador de aire de estilo Firestone 29 , Muelle de aire industrial con garantía

W01-358-7203 Actuador de aire industrial estilo de piedra de fuego de caucho

Resumen del producto

Especificación	Detalles
Marca del producto	Las demás
Modelo	Se aplican las siguientes condiciones:
El material	El caucho y el acero reforzado de primera calidad: Los componentes de caucho ofrecen una excelente flexibilidad y resistencia a la fatiga; los componentes metálicos están a prueba de óxido para una larga vida útil.
Tipo de estructura	Doble enroscado
Garantización	1 año: Proporcionamos una sólida garantía de calidad del producto.
Embalaje	Caja de cartón marrón estándar: garantiza una buena protección del producto durante el transporte; embalaje ordenado.
Cantidad mínima de pedido	4 piezas

Números de piezas de repuesto de piedra de fuego

Fabricante: FIRESTONE. Número de estilo: 29

W01-358-7203 Las empresas de servicios de telecomunicaciones

W01 358 7203

W013587203 Las condiciones de las ayudas

Especificaciones de montaje y dimensiones

Interfaz de montaje

Diámetro de la brida: 20,36 pulgadas - define el ancho total de la superficie de sellado y contacto.
Patrón de pernos (Diámetro del círculo del perno): 19.00 pulgadas - especifica la disposición circular de los pernos de montaje para la alineación.
Configuración de los tornillos: 24 unidades de fijaciones roscadas 3/8-24 UNF - indica la cantidad y el tipo de rosca estándar para la fijación segura.

Envase y alcance operativo

Diámetro máximo de la carcasa: 22,7 pulgadas - el ancho exterior más grande, importante para el espacio libre durante la instalación.
Altura nominal instalada: 9,5 pulgadas, la altura de referencia en condiciones de ensamblaje estándar.
Alcance de golpes utilizables: 3,3 a 13,0 pulgadas - el desplazamiento vertical aprobado entre las posiciones completamente comprimidas y completamente extendidas.

Procedimiento de instalación

El paso	Operación clave	Puntos técnicos y notas ilustrativas
1. Posicionamiento	Coloque el muelle de aire entre el soporte superior de la matriz y la placa superior del bastidor en el lugar de montaje designado.	Requisito de alineación: el eje central del muelle debe alinearse con la línea central del cargador de presión, con una desviación admisible ≤ 0,2°. El diagrama debe indicar los puntos de medición.
2. Cerrojo Pre-apretamiento	Introduzca pernos (por ejemplo, 24 piezas de grado 8.8 o superior) a través de los orificios de la brida de resorte (por ejemplo, 24 × φ9.5 mm) y en los orificios roscados del marco.	Secuencia de apretamiento: seguir un patrón diagonal transversal en dos etapas (primero 50% de par, luego 100% de par final). El valor del par debe cumplir con la especificación del perno (por ejemplo, para 3/8-24 UNF,el par sugerido es de 28 a 32 N*m).
3Conexión neumática	Conecte la línea de suministro de aire de fábrica al puerto de entrada del resorte a través de un regulador de filtro.	Configuración de la presión: la presión inicial debe fijarse en el 50% de la presión de trabajo nominal (por ejemplo, si la presión de trabajo es de 8 bar, comience en 4 bar), y luego ajustar con precisión según la carga.
4Calibración del golpe	Se utilizará la prensa de forma manual y se medirá el rango de extensión/compresión real del resorte.	Protección contra golpes: asegúrese de que el golpe del resorte siempre se mantenga dentro del rango especificado (por ejemplo, 3,3-13 pulgadas).
5Verificación del sello	Presione el muelle hasta 1,2 veces la presión de trabajo y mantenga la presión durante 15 minutos.	Método de ensayo de fugas: se aplica solución de jabón a la superficie de apareamiento de la brida. Se comprueba la formación continua de burbujas. Caída de presión admisible ≤ 0,1 bar/minuto.
6Pruebas de carga	Se realizará un estampado continuo con placas de ensayo estándar y se controlará la respuesta dinámica del muelle.	Criterio de rendimiento: el resorte debe mantener la compresión lineal durante el funcionamiento sin vibraciones o desviaciones anormales.

Componentes compatibles de piedra de fuego

Número de estilo Firestone: estilo 29

Anillos de perlas de aluminio de cuello costelado (espaciado igual), pernos de 17/8, tuercas, colgantes
