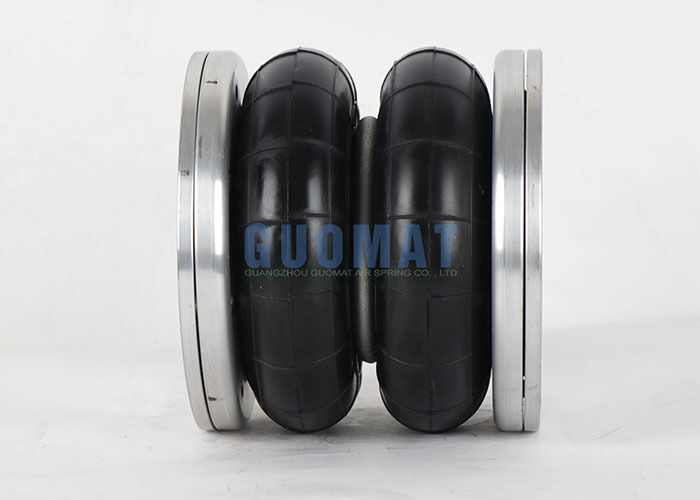

2 3/4" x 2 Fuelle de goma FD 22-4 DI CR Contitech Bolsa de aire con aislamiento de vibración de precisión

Datos del producto:

Lugar de origen:	Cantón, China
Nombre de la marca:	GUOMAT
Certificación:	ISO/TS16949:2009
Número de modelo:	2B2 3/4"x2

Pago y Envío Términos:

Cantidad de orden mínima:	6 piezas
Precio:	$99.9-139.9/pc
Detalles de empaquetado:	Caja de cartón fuerte o según lo necesiten los clientes
Tiempo de entrega:	2-8 días laborables
Condiciones de pago:	T/T, Unión Occidental, L/C
Capacidad de la fuente:	1000 unidades/semana

Contacto

Descripción detallada del producto

tipo:	Resorte neumático de placa de cubierta de aluminio	Garantía:	12 meses
Material:	Caucho + acero	Embalaje:	Cartón/palé
muestra:	Disponible	Fuelle de caucho:	2 3/4" x 2
Peso:	0,5 kilos	Agujero de aire:	G1/4
Resaltar:	Aislador de vibración de resorte de aire de caucho , bolso de aire de precisión Contitech , 2 3/4 pulgadas de caucho.

2 3/4" x 2 Fuelle de goma FD 22-4 DI CR Contitech Bolsa de aire con aislamiento de vibración de precisión

Descripción general del producto

Resorte neumático industrial de doble convolución diseñado para aislamiento de vibraciones de precisión en aplicaciones de maquinaria industrial.

Descripción	Resorte neumático industrial de doble contorneado
Número de pieza	2B2 3/4X2
Material	Anillo de caucho + acero
Garantía	1 año
Complejo	Doble/2
Solicitud	Maquinaria Industrial

Números de piezas de repuesto

Continental ContiTech: FD 22-4 DI G1/4 CR
Continental ContiTech: FD 22-4 DI G1/4 CR M6
Continental ContiTech: FD 22-4 DI CR G1/4
Continental ContiTech: FD 22-4 DI CR G1/4 M6
Continental ContiTech: FD 22-4 DI CR 69342
Fuelle Continental ContiTech: FD 22-4/FD 22 4/FS224
Número de piedra de fuego: W01-R58-4080/W01 R58 4080/W01R584080
Estilo de piedra de fuego: 23/4" x2/23/4"x2/23/4x2
Dunlop FR:23/4"x2 SP2907
Dunlop FR:23/4"x2 SP2042
Norgren: PM/31022/PM 31022/PM31022
Nominal 0(pulgadas) x convoluciones: 234" x 2/23/4"x2/23/4x2
Festo: EB-80-45/EB 80 45/EB8045
Parker: 2,3/4x2 9109009

Especificaciones técnicas

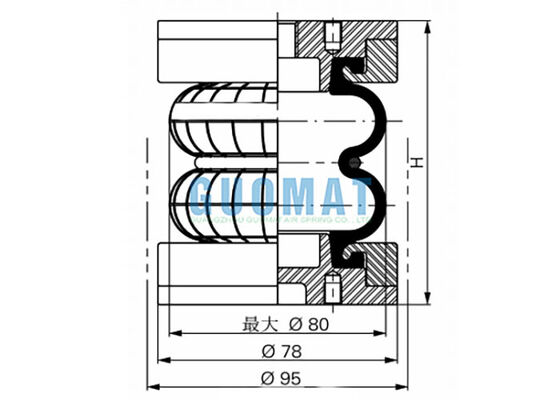

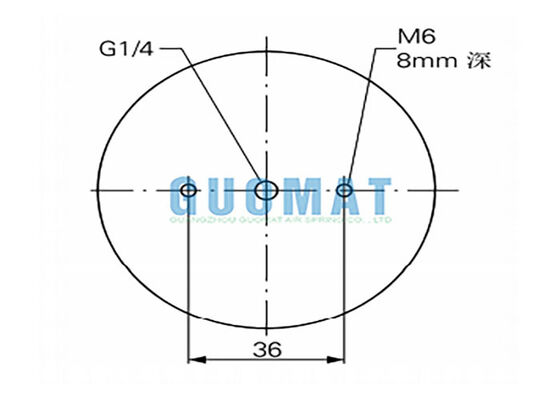

Placa de cubierta superior: 78 mm de diámetro, 2 orificios roscados M8, distancia central de 36 mm entre pernos, especificación de ventilación G1/4

Placa de cubierta inferior: 78 mm de diámetro, 2 orificios roscados M8, distancia central de 36 mm entre pernos

Diámetro exterior máximo: 80 mm, Altura máxima: 110 mm, Altura mínima: 65 mm

Datos de rendimiento: fuerza y tasa de resorte

Presión P (bar)	3	4	5	6	7	8	Volumen V(I)
Fuerza (carga) KN	0,8	0,9	1.1	1.4	1.6	1.9	0,16
Tasa de resorte N/cm	400	490	570	660	750	830
Frecuencia natural f0 Hz	4	3.8	3.6	3.5	3.5	3.4

Datos de rendimiento: altura frente a presión

Presión P (bar)	3	4	5	6	7	8	Volumen V(I)
Altura Alto(mm) 100	0,44	0,63	0,82	1.02	1.23	1.44	0,17
Alto Alto(mm) 90	0,66	0,91	1.15	1.39	1,65	1.9	0,16
Altura Alto(mm) 80	0,85	1.14	1.42	1.71	2	2.29	0,13
Altura Alto(mm) 70	1.02	1.35	1,68	2.01	2.35	2.7	1.1

Referencia cruzada de Contitech a GUOMAT

Contitech	GUOMATO
FD 22-4 DI	2 3/4" x 2
FD 44-10 DI	4 1/2" x 2
FD 76-14 DI	6" x 2 (Al)
FD 76-14DS	6" x 2 (acero)
FD 138-18DS	8" x 2
FD 210-22DS	10" x 2
FD 412-22DS	12" x 2
FD 614-26DS	14 1/2" x 2
FD 816-30DS	16" x 2
