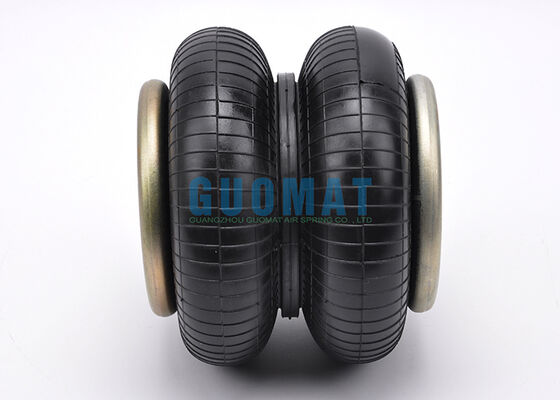

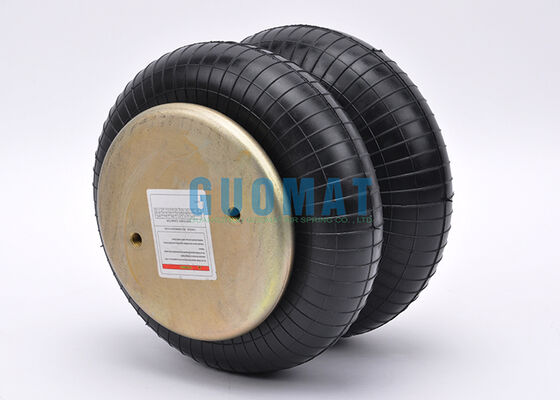

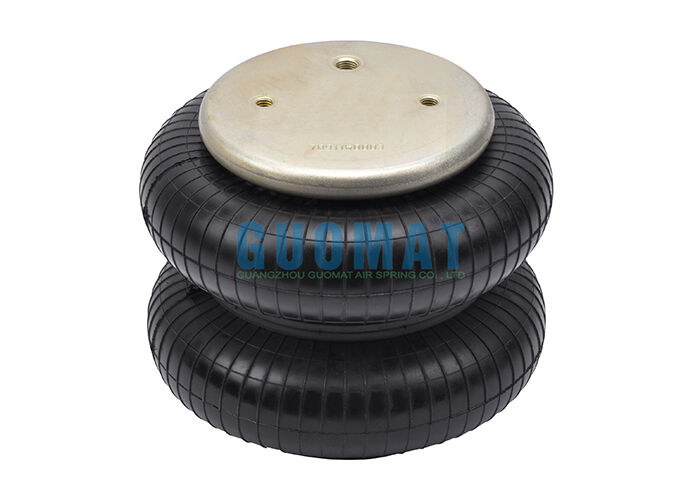

WBZ 400-E1 Bolsas de aire Weforma de tipo de convolución doble con racor de aire G3/4 Muelle neumático

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	GUOMAT
Certificación:	ISO/TS16949:2009
Número de modelo:	2B6910

Pago y Envío Términos:

Cantidad de orden mínima:	6 piezas
Precio:	US$59.9-69.9/PC
Detalles de empaquetado:	Caja de cartón fuerte o según lo necesiten los clientes
Tiempo de entrega:	3-7 días laborables
Condiciones de pago:	LC, D/A, D/P, T/T, Unión Occidental
Capacidad de la fuente:	1000 unidades/semana

Contacto

Descripción detallada del producto

Nombre del producto:	Balones de aire de caucho	Objetivo:	Para reemplazar/reparar
Período de garantía:	12 meses	Convoluciones:	2
Estructura:	Doble convolución	Paquete:	caja de cartón marrón
Parachoques:	W/o parachoques	Tipo:	Componente de suspensión neumática
Resaltar:	Muelle neumático Weforma de convolución doble , Muelle de goma con racor de aire G3/4 , Bolsas de aire WBZ 400-E1

WBZ 400-E1 Weforma Bolsas de aire de tipo doble enroscado G3/4 Air Fitting Primavera de aire de caucho

Muelle de aire de caucho de alto rendimiento diseñado para aplicaciones de maquinaria industrial, con doble construcción enroscada y ajuste de aire G3/4.

Especificaciones del producto

Tipo de producto	Muelle de aire de caucho
Marca del producto	Las demás
Número de modelo.	2B6910
Garantización	12 meses
El material	El caucho y el acero
El color	Negro
Aplicación	Para máquinas industriales
Otros nombres	Bolsas de resorte de aire industriales

Números de piezas compatibles

Se aplicará el procedimiento siguiente:
Se aplicará el formulario WBZ 400.
Se aplicará el método de ensayo.
Se aplicará el formulario WBZ 400-E1
Se aplicará el método de cálculo de la velocidad.
Se aplicará el método de evaluación de la calidad de los productos.

Especificaciones técnicas

Diámetro de la placa de cubierta	En el caso de los vehículos de motor
agujero de rosca	8M
Distancia central entre los agujeros roscados	89 mm
Agujero de aire	G3/4
Distancia central entre el orificio de aire y el orificio roscado	44.5 mm
Altura máxima	275 mm
Alturas mínimas	75 mm
Diámetro exterior máximo	250 mm

Presión mínima	0 bar
Fuerza de retorno a la altura mínima	≤ 200N
Peso total con placas sujetas	3.0KG

Aplicación neumática - Valores de las características estáticas

Alturas H (mm)	Fuerza F (kN) Presión P (bares)							Volumen (I)
Alturas H (mm)	3	4	5	6	7	8		Volumen (I)
230	4.1	5.6	7.2	8.8	10.1	12.0	5.8
200	5.7	7.7	9.6	11.6	13.5	15.6	5.3
170	7.2	9.4	11.7	14.2	16.5	18.9	4.6
140	8.4	10.9	13.7	16.4	19.0	21.5	3.9
110	9.4	12.4	15.4	18.3	21.3	24.1	3.0
80	10.3	13.4	16.9	19.7	23.0	25.8	2.1

Guía para la instalación del muelle de aire

La instalación adecuada es esencial para garantizar la seguridad, el rendimiento y la vida útil de un resorte de aire.o aplicaciones de maquinaria, la correcta instalación ayuda al funcionamiento del resorte de aire sin problemas y con fiabilidad.

Pasos de instalación

Compruebe el resorte de aire antes de la instalación:Antes de la instalación, inspeccione el resorte de aire para detectar daños, grietas o deformaciones y confirme que el modelo, el tamaño y las especificaciones de montaje del resorte de aire cumplen con los requisitos del equipo.
Quita el antiguo manantial de aire:Antes de retirar el antiguo resorte de aire, libere toda la presión del sistema y desconecte cuidadosamente los accesorios de aire y los pernos de montaje para evitar daños en los componentes circundantes.
Instale el nuevo resorte de aire:Coloque el nuevo muelle de aire en la posición correcta y asegure todos los pernos, accesorios y equipos de montaje.
Conecta el suministro de aire:Conecte la manguera de aire y compruebe si todos los accesorios están apretados y sin fugas.
Prueba después de la instalación:Después de la instalación, compruebe la altura, la presión y el funcionamiento general del muelle de aire. Asegúrese de que no haya fugas de aire ni movimientos anormales durante el funcionamiento.

Consejos de instalación
