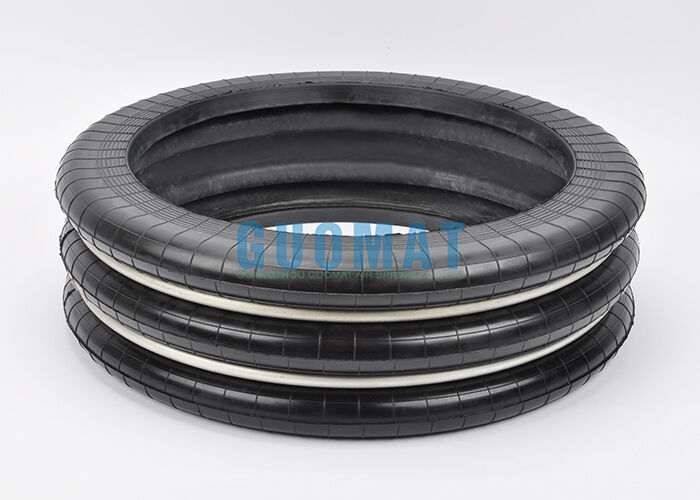

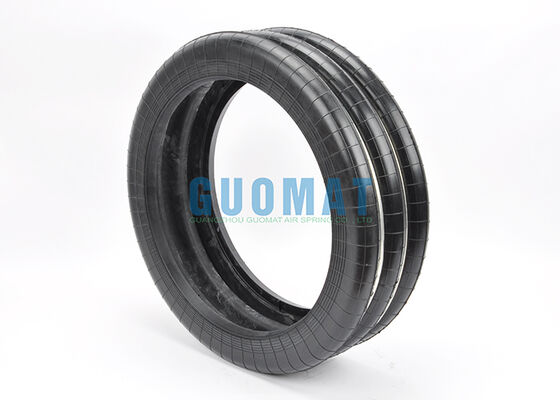

S-500-3R Triple resorte de aire enroscado Yokohama aislador de vibración con anillo de cintura de acero

Datos del producto:

Lugar de origen:	Cantón, China
Nombre de la marca:	GUOMAT
Certificación:	ISO/TS16949:2009
Número de modelo:	F-500-3

Pago y Envío Términos:

Cantidad de orden mínima:	6 piezas
Precio:	Negociable
Detalles de empaquetado:	Caja de cartón fuerte o según lo necesiten los clientes
Tiempo de entrega:	2-8 días laborables
Condiciones de pago:	LC, D/A, D/P, T/T
Capacidad de la fuente:	1000 unidades/semana

Contacto

Descripción detallada del producto

Tipo de amortiguador:	Lleno de gas	OEM:	Aceptable
Paquete:	Cartones fuertes	Artículo:	Resorte neumático de goma
Rango de temperatura:	-40℃+70℃	Tipo de fuelle:	Triple enrollado
Garantía de fábrica:	12 meses	Color:	negro
Resaltar:	YOKOHAMA triple resorte de aire enroscado , Muelle de aire de caucho con anillo de acero , Muelle de aire aislante de vibraciones

Resorte Neumático Triple Convolutado S-500-3R YOKOHAMA Aislador de Vibraciones con Anillo de Cintura de Acero

Descripción del Producto

Nº GUOMAT: F-500-3
Referencia de Reemplazo: YOKOHAMA S-500-3R
Tipo: Resorte Neumático Triple Convolutado
Diámetro Nominal: 500 mm
Aplicación: Prensas Plegadoras y Equipos de Estampado
Material: Caucho de alta calidad con tejido reforzado
Estructura: Muelle de caucho con anillo de cintura de acero
Funciones: Aislamiento de vibraciones, absorción de impactos, elevación y descenso
Adecuado para: Maquinaria industrial y aplicaciones de alta resistencia

Especificaciones Técnicas

Parámetro	Valor
Altura de Diseño (mm)	160
Altura Máxima (mm)	270
Altura Mínima (mm)	90
Recorrido Máximo Común (mm)	±68
Diámetro Exterior Máximo en Compresión (mm)	560
Área Efectiva (cm²)	1965
Volumen (L)	30.3
Carga (KN)	96.3
Constante Elástica Dinámica (n/mm)	1255
Frecuencia Interna Máxima (Hz)	1.8
Presión Interna Máxima (MPa)	0.69
Fallo por Presión Interna (MPa)	3.9-4.9

Guía de Instalación para Bolsa de Aire de Prensa Plegadora

Prepare el área de instalación: Detenga la prensa plegadora y libere completamente la presión de aire del sistema existente. Asegúrese de que la máquina esté soportada de forma segura antes de retirar el resorte de aire antiguo.
Retire el resorte de aire antiguo: Desconecte la línea de suministro de aire y retire los pernos de montaje o los componentes de fijación. Verifique las superficies de montaje en busca de daños, suciedad o deformación.
Verifique el nuevo resorte de aire: Confirme que el GUOMAT F-500-3 coincide con las dimensiones requeridas y la configuración de montaje. Inspeccione el fuelle de caucho, el anillo de cintura de acero, la entrada de aire y los componentes de montaje en busca de daños visibles.
Posicione el resorte de aire: Coloque el resorte de aire verticalmente entre las superficies de montaje designadas. Asegúrese de que los fuelles estén centrados y el anillo de cintura de acero esté correctamente posicionado.
Conecte el suministro de aire: Conecte el accesorio de aire y la línea de aire de forma segura. Utilice la presión de aire recomendada y asegúrese de que no haya fugas.
Inflar gradualmente: Suministre aire comprimido lentamente y permita que el resorte de aire se expanda a su posición de trabajo. Evite la inflación repentina o exceder la presión recomendada por el fabricante.
Verifique la alineación y el espacio libre: Opere la prensa plegadora a baja velocidad a través de un ciclo de prueba controlado. Verifique que el resorte de aire permanezca centrado y no roce contra los componentes circundantes.
Inspección final: Verifique la presión de aire, los pernos de montaje, las fugas de aire, el movimiento de la máquina y el rendimiento del aislamiento de vibraciones antes de volver a la operación normal.

Nota de Instalación: Confirme la altura de trabajo correcta, la presión de aire, la capacidad de carga y las dimensiones de montaje de acuerdo con el diseño específico de la prensa plegadora y las condiciones de operación.

¿Por qué elegir GUOMAT F-500-3?

Los resortes de aire GUOMAT se fabrican utilizando materiales de caucho reforzado y componentes metálicos para proporcionar un rendimiento fiable en aplicaciones industriales. El F-500-3 ofrece una solución de reemplazo práctica para el YOKOHAMA S-500-3R y puede suministrarse para reemplazo estándar o requisitos industriales personalizados.

Admitimos requisitos de resortes de aire OEM, de reemplazo y personalizados, incluidas las especificaciones dimensionales y de conexión.
