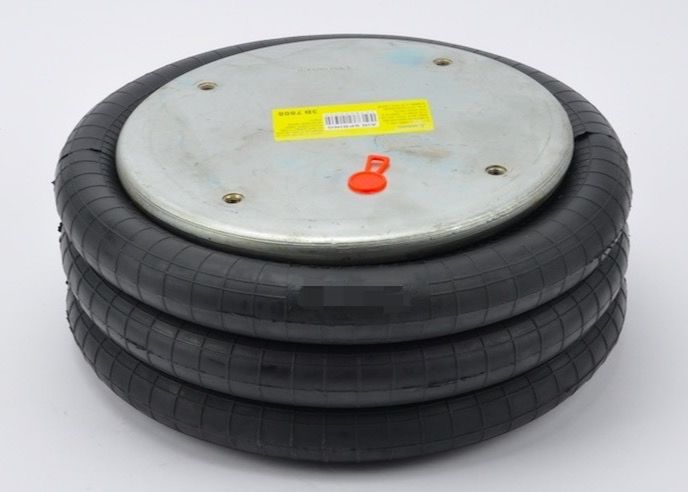

La amortiguación de aire con resorte de la suspensión del pedernal W01-358-7811 refiere el pie 530-32 que el triple industrial enrolló

La amortiguación de aire con resorte de la suspensión del pedernal W01-358-7811 refiere el pie 530-32 que el triple industrial enrolló

Fabricante de equipamiento original del OEM:

Espec. del producto para el pedernal W013587811

Espec. técnicas: Pedernal W01-358-7811
Altura comprimida: 4,00
Número de placa superior: 3131 o 3134
Anchura superior de la placa: 11,31
Número del pistón: 3130
Anchura del pistón: 11,31
Los bramidos del pedernal numeran: 313
Número de parte de Goodyear: 3B14-354/3B14 354
Los bramidos de Goodyear numeran: 578-93-3-350/578 93 3 350/578933350
Número de parte del triángulo: 4336
Los bramidos del triángulo numeran: 6319
Número de Ridewell: 1003587808C
Paseo Number8030170 de EZ
Nota: 0550-00030 SIN IGUAL
UPC767555005538
MPNW013587808

Contitech pie 530-32 336

Estilo 313 del pedernal
No. W01-358-7811 del pedernal
FleetPride AS7808
Goodyear 3B14-354
Goodyear Flex No. 578933350
Tauro 6319
Triángulo AS-4336
TRP COMO78110
Automann SP3B32R-7811

Parámetros técnicos de W01-358-7811

Diámetro de la placa de la cubierta superior 289 milímetros

Diámetro inferior de la tapadera 289 milímetros

Distancia de centro del tornillo 158,8 milímetros

Agujero del gas de la distancia entre la nuez 79,4 milímetros

Agujero 1/4NPTF del gas

Diente 2pcsX3/8-16UNC del tornillo (nuez)

Diámetro natural de los bramidos de goma 356 milímetros

Altura natural de los bramidos de goma 282 milímetros

Diámetro máximo @ 100 PSIG (pulgada)
15,1
Altura máxima (pulgada)
15,2
Movimiento máximo (pulgada)
10,7
Altura usable mínima (pulgadas)
4,5
Fuerza en el movimiento @ 80PSI de 1 pulgada (libra)
10650
Fuerza en un movimiento de 3 pulgadas (libras) @ de 80PSI
9700
Fuerza en el movimiento máximo @ 80PSI (libras)
5460
Número de estilo de alta intensidad del equivalente de la referencia recíproca del estilo
39
Material
línea estándar de 2 capas
Detalles del casquillo de extremo
Tipo de la placa de la gota
2
Centro ciego de la nuez (pulgada)
6,25
Aislador del aire
Altura del diseño
13
Carga (en la altura del diseño): 40 psig (libras)
3310
Carga (en la altura del diseño): 60 psig (libras)
5120
Carga (en la altura del diseño): 80 psig (libras)
7020
Frecuencia natural (@80 psig) (CPM)
82
Porcentaje del aislamiento en el CPM obligatorio de la frecuencia 400
95,6
Porcentaje del aislamiento en el CPM obligatorio de la frecuencia 800
98,9
Porcentaje del aislamiento en CPM obligatorio 1500 de la frecuencia
99,7

Estilo 313
Bramidos de dos capas

Nueces ciegas, 1/4 NPT
W01-358-7808
Nueces ciegas, 1/4 NPT, tope
W01-358-7811
Nueces ciegas, 3/4 NPT
W01-358-7802
Nueces ciegas, 3/4 NPT, tope
W01-358-7807
Anillos de acero avellanados de la gota, 13/4 de los pernos, nueces, lavadoras
W01-358-7801
Bramidos de goma solamente
W01-358-7900
Peso de la asamblea ....................................................... 20,6 libras
Fuerza a derrumbarse a la altura mínima (@ 0 PSIG) ..... 46 libras.

Estilo 39

Bramidos de alta resistencia

Nueces ciegas, 1/4 NPT
W01-358-1098
Nueces ciegas, 3/4 NPT
W01-358-7815
Anillos de acero avellanados de la gota, 13/4 de los pernos, nueces, lavadoras
W01-358-1099

Instalación de la amortiguación de aire con resorte

• Antes de que usted comience a instalar las amortiguaciones de aire con resorte, asegúrese de que usted tenga todas las herramientas y equipo necesarios para realizar la reparación con seguridad.
• Familiarícese con la suspensión en la cual usted está realizando la reparación revisando la guía del servicio de los fabricantes.
• Si usted está en duda sobre algo, pida ayuda de un especialista calificado de la suspensión, del fabricante de la suspensión o del fabricante de la amortiguación de aire con resorte; Esto puede ahorrar le mucho tiempo y la agravación más adelante en el trabajo.

Nuestras ventajas

• Servicio duradero en casi todas las suspensiones del aire del camión y del remolque
• Absorba el choque del camino para ayudar a los tractores y a los aparejos por último más largos
• Reducido en la vibración y el cansancio del conductor
• De largo, servicio sin problemas, nivel constante que acarrea, paseo muy amortiguado
•
